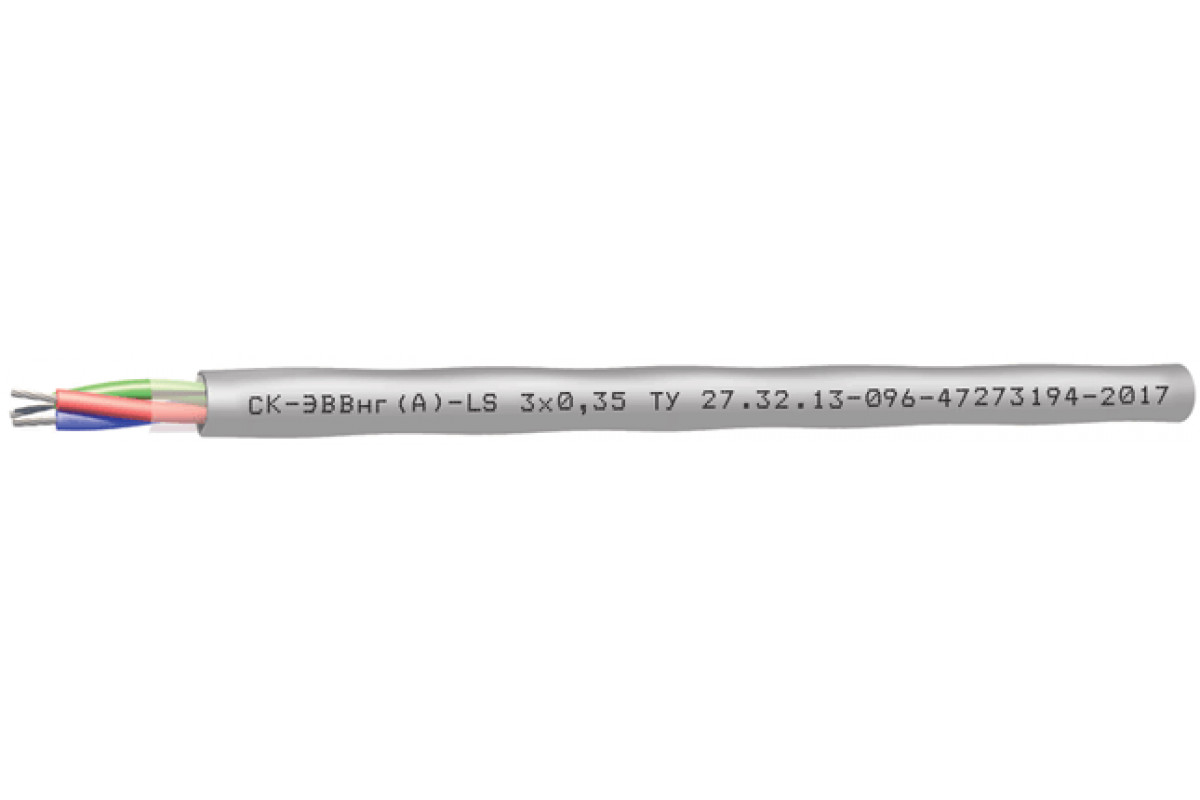

СК-ЭВВнг(А)-LS Nx2xS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением СК-ЭВВнг(А)-LS NxS

Прикладное свойство кабеля СК-ЭВВнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Возможно использовать Кабель СК-ЭВВнг(А)-LS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СК-ЭВВнг(А)-LS:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета

Гарантийный период функционирования Кабель СК-ЭВВнг(А)-LS:

кабелей СК-ЭВВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	4,6	5,2	5,9	7,3	7,7	9,5	10,4
4	4,9	5,7	6,4	7,9	8,7	10,4	11,6
5	5,3	6,4	6,9	8,9	9,4	11,6	12,7
6	5,7	6,9	7,8	9,6	10,2	12,6	14,1
7	5,7	6,9	7,8	9,6	10,2	12,6	14,1
8	6,4	7,4	8,7	10,3	11,3	13,9	15,8
10	7,3	8,8	10	12,3	13,4	16,8	18,7
12	8,1	9,7	11,2	13,5	14,8	18,1	20,5
14	8,4	10,2	11,9	14,3	15,5	19,2	21,6
19	9,4	11,1	13	15,7	17,4	21,3	23,8
24	10,7	12,9	15,1	18,7	20,2	24,6	27,9
27	10,9	13,1	15,4	19,1	20,6	25,5	28,5
30	11,4	13,8	16,3	19,7	21,5	26,4	29,4
37	12,2	14,7	17,4	21,3	23	28,3	32

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	23,7	32,9	42,2	63,7	75,7	113,9	149,4
4	28,9	40,6	52,4	79,5	99,6	143,5	196,2
5	34,1	51,8	62,9	100,2	119,7	179,8	238
6	39,4	60	77,6	116,8	140	210,6	287,6
7	43,4	66,2	86,2	130,1	156,6	236,3	323,7
8	52	74,4	101,6	146,7	182,9	274,6	383,2
10	63,6	96,1	125	187,6	233	357,4	483,7
12	72,3	109,7	143,4	215,9	268,5	412,1	560,2
14	81,5	124,2	168,8	253	305,7	479,4	650,9
19	109	159,8	217,5	327,4	415,6	633,5	849,3
24	134,8	205,1	278,1	436,9	527,6	788,7	1 089,7
27	147,5	225,1	305,4	479,4	580,4	896,9	1 203,3
30	166,8	253,1	350,9	523,8	646,7	981,8	1 320,6
37	198,4	302,3	418,6	638,5	775,6	1 179,3	1 628,2

Электрические параметры СК-ЭВВнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
