СК-ЭВЭВКт Nx2xS

Код товара: 2380

Доступность: На складе

Описание

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, одиночной прокладки, бронированны СК-ЭВЭВКт NxS

Рабочая задача кабеля СК-ЭВЭВКт

Для одиночной стационарной прокладки

Для современных систем электроники и электротехники

Можно использовать Кабель СК-ЭВЭВКт:

В грунтах категорий I-III

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

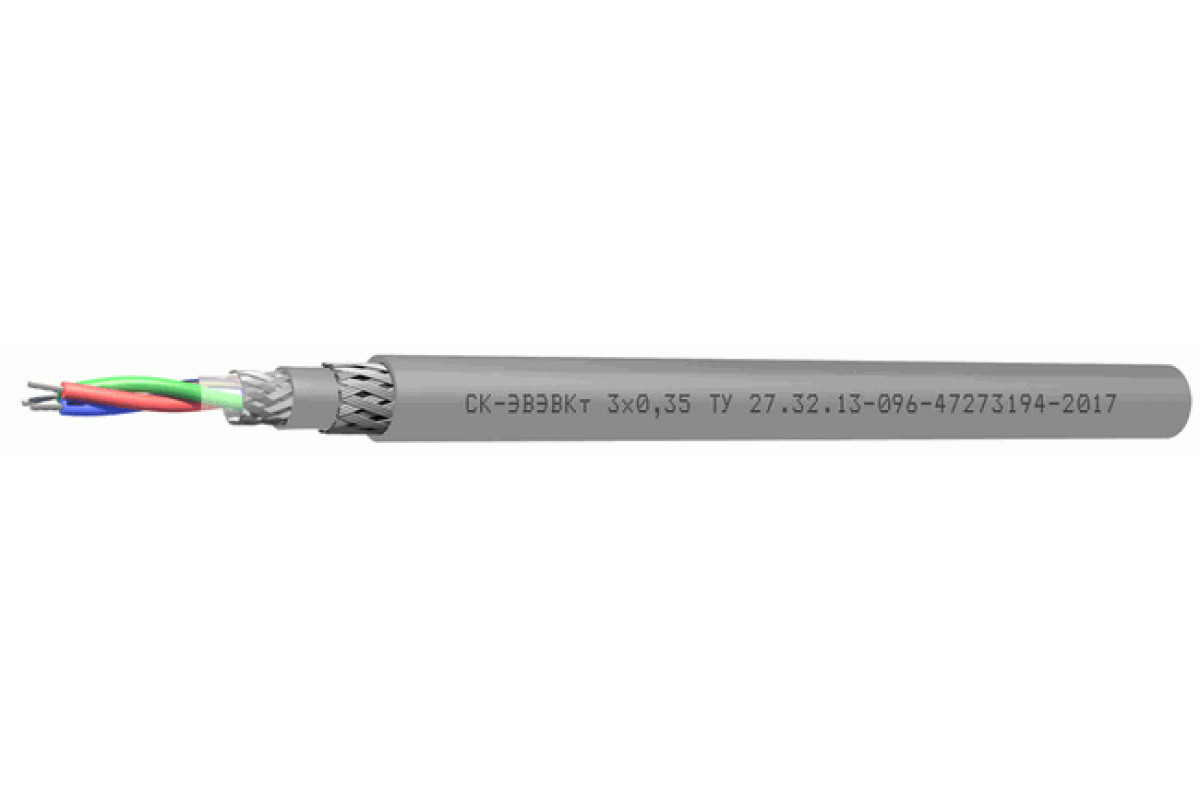

Конструкция Кабель СК-ЭВЭВКт:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ
Скрутка: пучковая
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: ПВХ повышенной теплостойкости, серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок применения Кабель СК-ЭВЭВКт:

кабелей СК-ЭВЭВКт
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
3	9,7	10,3	11,3	12,4	13,2	14,9	16,1
4	10	11	11,8	13,6	14,1	16,1	17
5	10,7	11,5	12,3	14,3	14,8	17	18,4
6	11,1	12	13,5	15	15,9	18,3	19,7
7	11,1	12	13,5	15	15,9	18,3	19,7
8	11,5	12,5	14,1	16	16,7	19,5	21,4
10	12,4	14,2	15,7	18	19	23	24,6
12	13,7	15,2	16,8	19,5	20,6	24,4	26,8
14	14,1	15,6	17,3	20,1	21,7	25,3	27,7
19	14,8	16,7	19,1	22	23,7	27,4	30,1
24	16,3	18,7	21,4	24,6	26,5	31,3	34,4
27	16,5	19	21,6	24,9	26,9	31,8	35
30	16,9	19,6	22,1	26	27,6	32,7	35,9
37	17,6	21	23,7	27,4	29,3	34,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
3	128,4	142,9	162,6	190,4	222,2	282,6	337,6
4	136	159	176,1	233,4	255,9	330,6	391,1
5	149,3	170,4	193	259,2	286,4	374,1	455,4
6	158,2	182,2	230,7	286,1	325,4	426,6	520,8
7	161,8	188	238,6	298,3	340,8	450,3	554,7
8	169,7	202,4	257,6	332,9	372,2	503,5	632,6
10	190,7	254,9	307,8	400,3	457,6	652,9	791,8
12	226,5	279,9	339,1	465,9	526,8	747,7	927,9
14	240,6	299,4	365,5	504	590,3	816,7	1 019,8
19	273,6	354,1	459,8	614,6	738,6	994,8	1 258,3
24	324,6	430,6	559,2	742,2	892,8	1 236,8	1 565,6
27	339,2	453	589,6	786,7	948,1	1 320,8	1 680,7
30	357,1	496,9	624,9	878,2	1 011,4	1 414,6	1 807,7
37	398,1	576,2	742,8	999,1	1 170,9	1 650,5

Электрические параметры СК-ЭВЭВКт

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9
