СК-ЭВЭВКт NxS

Код товара: 2379

Доступность: На складе

Описание

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, одиночной прокладки, бронированные СК-ЭВЭВКт Nx2xS

Цель кабеля СК-ЭВЭВКт

Для одиночной стационарной прокладки

Для современных систем электроники и электротехники

Возможно использовать Кабель СК-ЭВЭВКт:

В грунтах категорий I-III

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

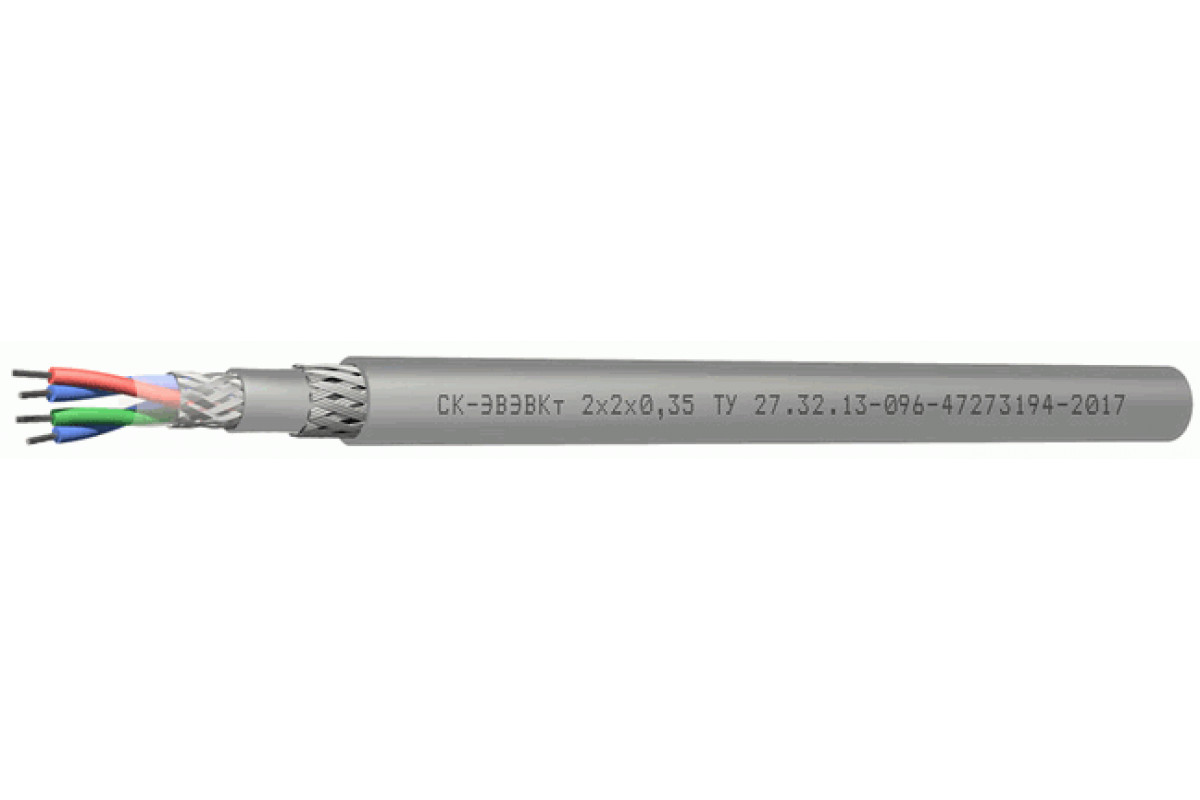

Конструкция Кабель СК-ЭВЭВКт:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ
Скрутка: парная
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: ПВХ повышенной теплостойкости, серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Время гарантии Кабель СК-ЭВЭВКт:

6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВЭВКт по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	9,5	10,1	11	12,4	12,5	14,4	15,5
2	12,4	14,2	15,7	18,1	19	23	24,8
3	13,1	14,7	16,3	18,9	19,8	23,9	26,2
4	14,1	15,8	17,3	20,8	21,8	26,2	28,2
5	14,8	16,8	18,9	22,4	24,1	28,1	31,1
6	15,9	18	20,6	24,2	25,9	30,9	33,3
7	15,9	18	20,6	24,2	25,9	30,9	33,3
8	16,7	19,2	21,8	25,9	27,5	32,9	36,3
10	19	22,3	25,3	30,3	31,9
12	19,4	22,7	25,8	31	32,7
14	20,7	23,9	26,8	32,3	34,3
16	21,4	24,8	28,4	33,9	36,4
20	23,2	27,3	31,3
24	25,7	30,3	34,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	122	134,1	149,8	181,9	191,7	248,3	292,1
2	168,9	220	260,3	324,4	364,4	510,7	617,8
3	190,1	241,2	288,1	374,4	411,9	581,4	726,3
4	223,2	277,5	323,5	444,9	492	711,7	843,8
5	245,9	307,5	378,9	521,3	616,9	808,4	1 006,4
6	276,4	347,8	438,8	590,4	700,1	947,6	1 134,4
7	283,6	359,4	454,6	614,7	731	995	1 202,1
8	306,6	398,8	495,4	685,1	801,3	1 096,2	1 376,5
10	375,4	511,2	633,4	891,2	998,1
12	397,6	544,9	678,1	958,4	1 080,1
14	446,1	598,7	734	1 039,8	1 192,8
16	477,7	643,8	837,9	1 139,4	1 328
20	562,9	780,5	989
24	658,3	924	1 136,7

Электрические параметры СК-ЭВЭВКт

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9
