СК-ЭВВт NxS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, одиночной прокладки СК-ЭВВт NxS

Целевая характеристика кабеля СК-ЭВВт

Для одиночной стационарной прокладки

Для современных систем электроники и электротехники

Разрешено задействовать Кабель СК-ЭВВт:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –40 до +105
монтаж: от –10 до +50
* D_H — наружный размер кабеля

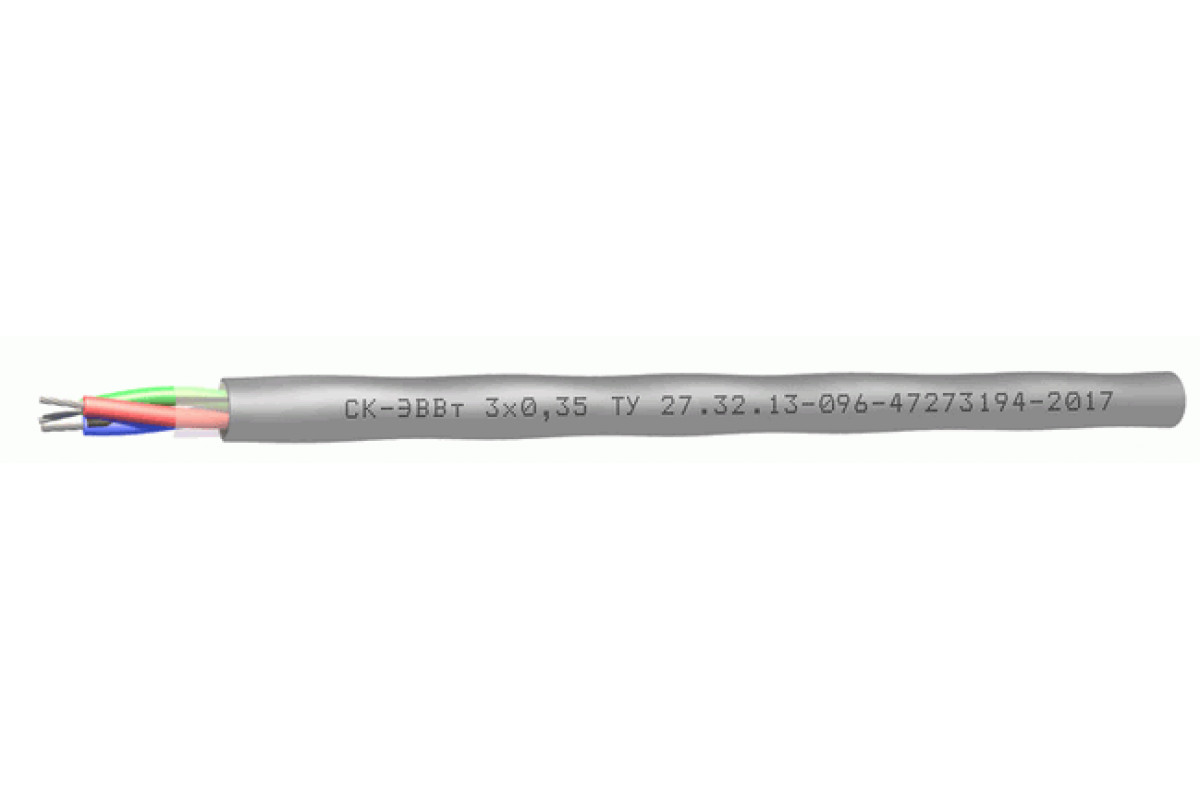

Конструкция Кабель СК-ЭВВт:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ
Скрутка: пучковая
Оболочка: ПВХ повышенной теплостойкости, серого цвета

Гарантийная поддержка Кабель СК-ЭВВт:

кабелей СК-ЭВВт
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВт по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	4,6	5,2	5,9	7,3	7,7	9,5	10,4
4	4,9	5,7	6,4	7,9	8,7	10,4	11,6
5	5,3	6,4	6,9	8,9	9,4	11,6	12,7
6	5,7	6,9	7,8	9,6	10,2	12,6	14,1
7	5,7	6,9	7,8	9,6	10,2	12,6	14,1
8	6,4	7,4	8,7	10,3	11,3	13,9	15,8
10	7,3	8,8	10	12,3	13,4	16,8	18,7
12	8,1	9,7	11,2	13,5	14,8	18,1	20,5
14	8,4	10,2	11,9	14,3	15,5	19,2	21,6
19	9,4	11,1	13	15,7	17,4	21,3	23,8
24	10,7	12,9	15,1	18,7	20,2	24,6	27,9
27	10,9	13,1	15,4	19,1	20,6	25,5	28,5
30	11,4	13,8	16,3	19,7	21,5	26,4	29,4
37	12,2	14,7	17,4	21,3	23	28,3	32

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	19,5	27,6	35,7	53,9	64,9	97,8	131,1
4	24	34,5	44,8	67,9	85,6	124,4	172,7
5	28,6	43,8	54,1	85,5	103,6	155,8	210,6
6	33,2	51	66,5	100,2	121,6	183,3	254,1
7	36,8	56,8	74,4	112,3	137	206,9	287,9
8	43,8	64	87,3	126,9	159,5	239,8	338,7
10	53,7	82,2	107,6	161,7	202,5	310,1	426,8
12	61,6	94,5	124,4	187,4	234,9	359,9	497,4
14	69,8	107,5	146,2	219,4	268,6	418,9	578,4
19	93,5	139,6	190	286,2	365	556,1	760,2
24	116	178,7	242,4	378,5	463	694	972,6
27	127,6	196,9	267,3	417	511,3	787,7	1 077,7
30	143,8	220,9	305,4	456,9	569,5	864,5	1 185,5
37	172,1	265,3	366,4	558,1	686,4	1 043,4	1 461,8

Электрические параметры СК-ЭВВт

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
