СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z

Код товара: 2345

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ

Оперативная роль кабеля СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно использовать Кабель СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

В качестве контрольных кабелей

Защищены от грызунов

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

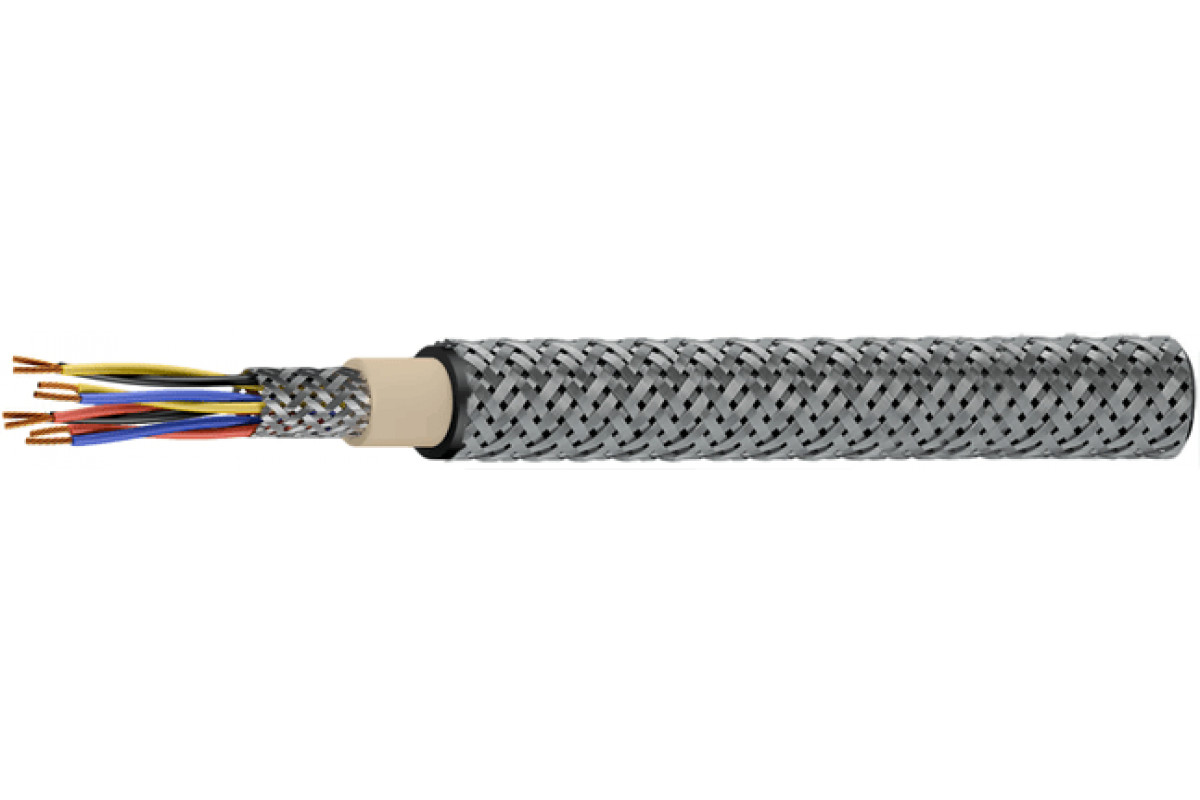

Конструкция Кабель СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийные обязательства Кабель СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z:

кабелей СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
1	10,2	11	11,5	11,8	12,4	13,8
2	12,5	13,8	14,6	15,1	16,1	18,3
3	13	14,3	15,2	15,7	16,8	19,6
4	13,8	15,3	16,3	16,9	18,1	21,3
5	14,7	16,4	17,5	18,1	19,9	23,1
6	15,7	17,5	19,2	19,9	21,6	25,3
7	15,7	17,5	19,2	19,9	21,6	25,3
8	16,6	19,1	20,4	21,4	23,1	27
10	19,2	21,9	23,5	24,8	26,9	31,2
12	19,6	22,4	24,6	25,5	27,7	32,1
14	20,7	23,4	25,6	26,6	28,9	33,7
16	21,6	24,9	26,9	27,9	30,4	35,8
20	23,4	27,1	29,3	30,5	33,3	39,7
24	26	29,8	32,3	33,6	37,4	43,9
27	26,5	30,3	32,9	34,7	38,2	45
30	27,3	31,3	34	35,8	39,5	46,6
37	29,1	33,5	37,1	38,7	42,3	50,1
40	30,1	35	38,4	40	43,8	52,8
44	32,3	38	41,3	43,1	47,5	57

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
1	154,6	177,1	192,7	205,3	227,2	279,7
2	213,9	252,4	281	302	343,8	437,4
3	238,3	283,1	319,7	346,4	401,2	544,4
4	268	323,2	368,6	402,8	470,8	654,4
5	300,4	365,7	419,3	459,2	562,8	761,4
6	334	408	492,1	540,2	648	901,8
7	348,2	428,7	519,2	572,9	691,7	970,5
8	380,4	493,1	572	643,3	767,4	1 077,5
10	472,1	599	697,2	804,7	962,4	1 309,7
12	509,3	651	798,6	885,2	1 067,4	1 468,5
14	566,4	713,7	875,6	975,6	1 182,1	1 641,6
16	613,8	811	958,8	1 069,8	1 303,5	1 855,1
20	709,2	943,5	1 121,9	1 259,3	1 544	2 253,2
24	847	1 086,9	1 298,1	1 460,7	1 870,5	2 631,5
27	901,2	1 160,3	1 392,9	1 610,3	2 021,2	2 883,6
30	961,6	1 245	1 498,8	1 735	2 185	3 128,7
37	1 102,6	1 440,6	1 817,3	2 061,6	2 559,6	3 698,4
40	1 167,6	1 563,6	1 929,4	2 192,2	2 727,9	4 137,1
44	1 275,1	1 746,6	2 110	2 399,4	3 013,7	4 532,1

Электрические параметры СКАБ-СЭо 660КГнг(А)-HF-ЭХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
