СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные — СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ

Оперативное использование кабеля СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Допустимо эксплуатировать Кабель СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Защищены от грызунов

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

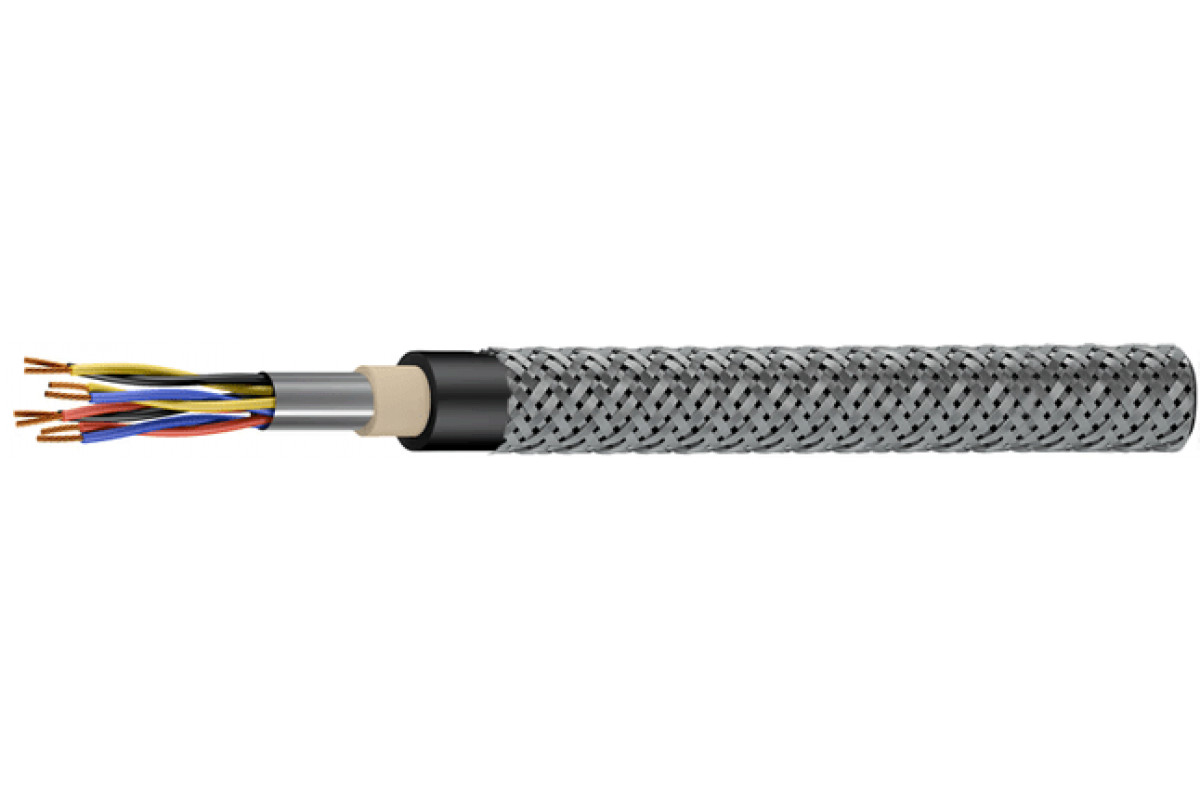

Конструкция Кабель СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения характеристик Кабель СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z:

кабелей СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
1	9,9	10,7	11,2	11,5	12,1	13,5
2	12,2	13,5	14,3	14,8	15,8	18
3	12,7	14	14,9	15,4	16,5	19,3
4	13,5	15	16	16,6	17,8	20,8
5	14,4	16,1	17,2	17,8	19,6	22,6
6	15,4	17,2	18,5	19,6	21,1	24,6
7	15,4	17,2	18,5	19,6	21,1	24,6
8	16,3	18,4	20,1	20,9	22,6	26,3
10	18,5	21,4	23	23,9	26,2	30,5
12	19,3	21,9	23,7	24,8	27	31,4
14	20,2	22,9	24,9	25,9	28,2	33
16	21,1	24	26,2	27,2	29,7	35,1
20	22,9	26,4	28,6	29,8	32,6	38,7
24	25,3	29,1	31,6	32,9	36,4	42,9
27	25,8	29,6	32,2	33,6	37,2	43,8
30	26,6	30,6	33,3	35,1	38,5	45,6
37	28,4	32,8	36,1	37,7	41,3	49,1
40	29,4	33,9	37,4	39	42,8	50,9
44	31,6	37	40,3	42,1	46,5	56

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
1	144,9	165,8	181,1	192	214	264,3
2	200,6	236,9	264,4	284,5	324,8	414,4
3	223,9	267,2	302,9	328	381,3	519,9
4	252,6	305,9	349,3	382,6	448,8	617,8
5	283,7	346,2	398,5	437,2	538,2	720,5
6	315,6	387,2	448,7	515,5	610,6	837,1
7	329,8	407,9	475,8	548,2	654,3	905,9
8	360,4	450,1	546,2	605,6	726,6	1 007,7
10	428,7	561,5	655,9	728,4	892,8	1 227,6
12	484,9	611,8	723,2	820,7	996,3	1 383,2
14	530,5	672,6	809,9	907,1	1 107,6	1 553
16	576,4	735,1	889,2	998,2	1 223,8	1 760,2
20	668,1	873,8	1 045	1 179,7	1 456,5	2 109,3
24	781	1 009,7	1 212,7	1 371,9	1 737,6	2 471,5
27	833	1 081,6	1 306,3	1 483,8	1 884,1	2 696,3
30	891,4	1 163,4	1 408,8	1 640,1	2 041,6	2 959,7
37	1 026,5	1 352,2	1 684,1	1 922	2 406,4	3 515,4
40	1 089,3	1 435,5	1 791,8	2 047,5	2 568,6	3 759,2
44	1 189,7	1 609,9	1 959,9	2 242,2	2 839,4	4 322,2

Электрические параметры СКАБ-СЭф 660КГнг(А)-HF-ЭХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
