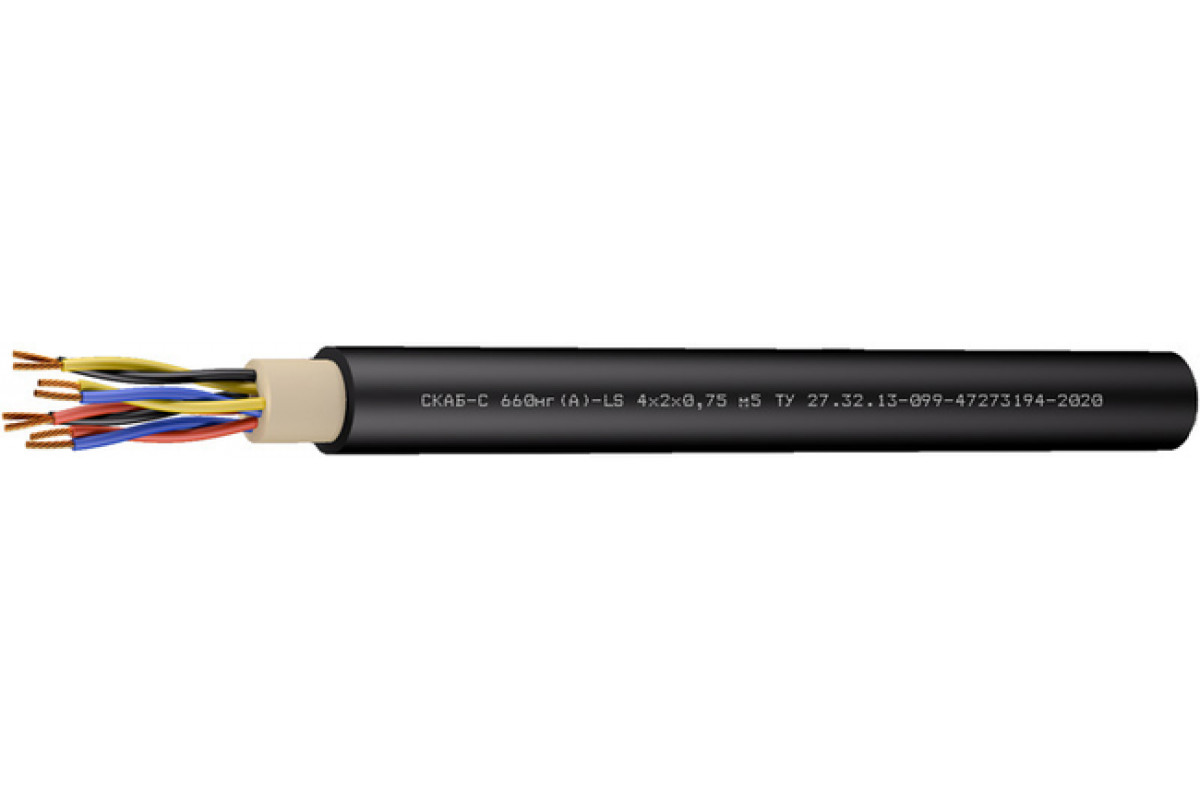

СКАБ-С 660нг(А)-LS Z

Производитель: НПП Спецкабель
Код товара: 2259
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки — СКАБ-С 660нг(А)-LS

Рабочее свойство кабеля СКАБ-С 660нг(А)-LS Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешено задействовать Кабель СКАБ-С 660нг(А)-LS Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –50 до +60
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ-С 660нг(А)-LS Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-2,5 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: парная
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Гарантийный срок работы Кабель СКАБ-С 660нг(А)-LS Z:

    кабелей СКАБ-С 660нг(А)-LS
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    18,39,19,69,910,511,9
    210,611,912,713,214,216,4
    311,112,413,313,814,917,7
    411,913,414,41516,219,2
    512,814,515,616,21821
    613,815,616,91819,523
    713,815,616,91819,523
    814,716,818,519,32124,7
    1016,919,821,422,324,628,9
    1217,720,322,123,225,429,8
    1418,621,323,324,326,631,4
    1619,522,424,625,628,133,5
    2021,324,82728,23137,1
    2423,727,53031,334,841,3
    2724,22830,63235,642,2
    30252931,733,536,944
    3726,831,234,536,139,747,5
    4027,832,335,837,441,249,3
    443035,438,740,544,953,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    191,9108,8121,7131,1150193,1
    2136165,9189,2206,8242320,7
    3157,3194225,1248,3296421,9
    4182,4228,3267,3297,4357,7513,2
    5208,8264310,7346,5440,1608,5
    6236,4299,6355,4417,7505,9716,5
    7251,4321,3383,7451,6551,1787,1
    8277,7358,2447,3503,4616,9882,1
    10335,5456,1543,7612,5767,51 083,4
    12389,8506,4609,9702,7869,21 237,5
    14432,1563,5692,9786,3976,81 401,6
    16474,4622,1768,1872,71 088,61 603,7
    20559,1752,8915,51 045,61 310,81 941,6
    24662,2878,21 071,51 225,61 578,12 288,8
    27714,3950,51 164,91 337,31 725,92 514,5
    30770,61 029,91 265,51 491,41 881,52 775,1
    37901,21 213,41 535,41 768,82 240,83 325,2
    40960,41 294,21 640,21 890,62 399,53 565,8
    441 051,81 458,31 7982 0742 658,63 915,2

    Электрические параметры СКАБ-С 660нг(А)-LS Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Волновое сопротивление на частоте 31,25 кГц, Ом80±20
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом252525
    		25
    		4060——
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
