СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

Производитель: НПП Спецкабель
Код товара: 2241
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-С 660Бнг(А)-HF-ЭХЛ

Технологическое свойство кабеля СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается применять Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В грунтах категории I — III
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 15?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

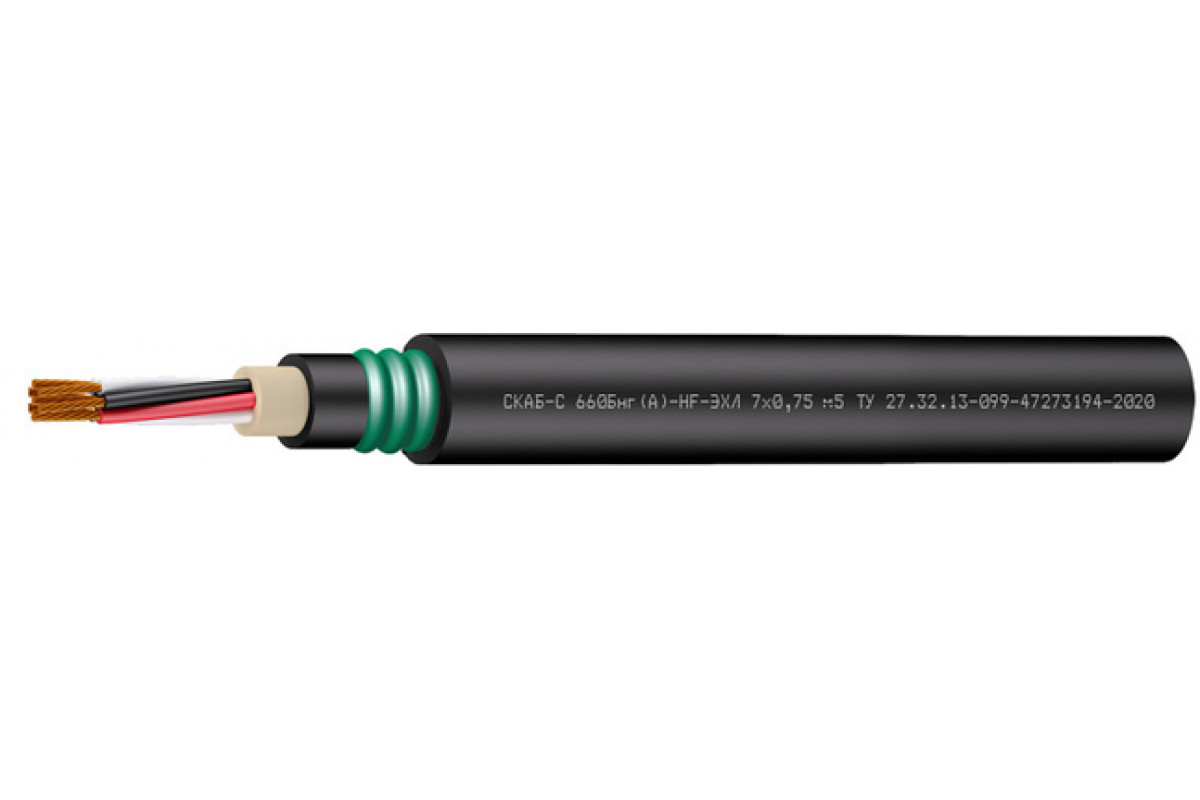

    Конструкция Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
    Броня: наложенная продольно стальная лента с полимерным покрытием

    Защитный шланг: аналогично оболочке

    Период гарантийного обслуживания Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:

    кабелей СКАБ-С 660Бнг(А)-HF-ЭХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660Бнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    18,89,19,49,59,910,511,412,1
    210,811,41212,21314,21617,4
    311,111,712,412,613,514,816,718,6
    411,612,313,113,314,315,718,320
    512,21313,814,115,216,819,621,5
    612,813,714,614,916,118,32123,1
    712,813,714,614,916,118,32123,1
    813,414,415,415,71719,422,4
    1014,81617,217,619,622
    1215,116,317,618,420,122,6
    1415,616,918,719,120,923,9
    1916,818,720,220,722,7

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1122,2129,6137141,2152,3173,2202,6234,1
    2157,2172186,8195,1228,2269,9342,3414,8
    3168,6186,7206,1228257,2317403,6518,3
    4182,7205,5240,3254,3290,4373,6500619,3
    5198,3236,5263,8281,9329423,5577,7730
    6224,7256,8288,6313,6373501,6665,1827,2
    7231,9267,3302,3330,1395,1536,3716,7900,6
    8247,5287,5331,2367,2429,7587,3789,1
    10285,4344,2393,1436,1540,6717
    12304,1369,4435,6493,5592,3795,3
    14335398,7491,9537648,4902,6
    19387,8499,3589,7650,2800,5

    Электрические параметры СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
