Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

Производитель: НПП Спецкабель
Код товара: 2232
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660Кснг(А)-HF-ХЛ

Рабочая задача кабеля СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно применять Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС)

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

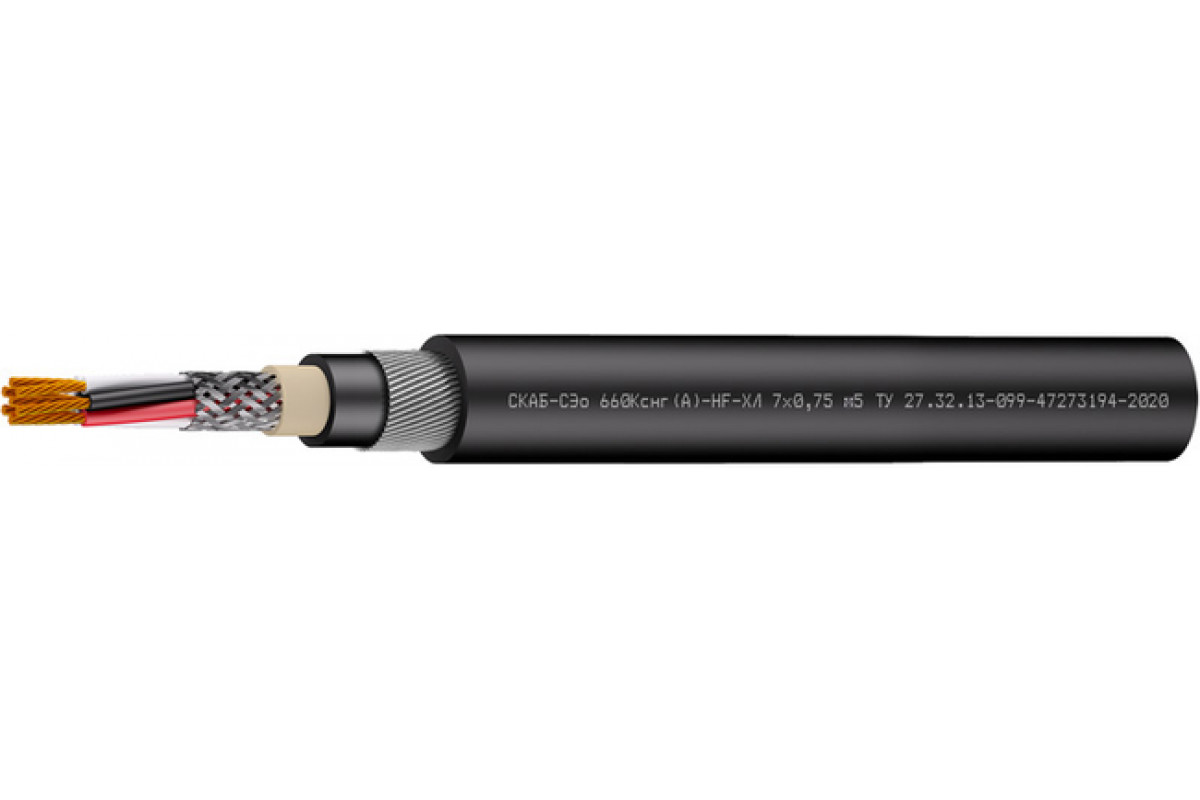

    Конструкция Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: в виде спирального повива из стальных оцинкованных проволок
    Защитный шланг: аналогично оболочке

    Гарантийное покрытие Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:

    кабелей СКАБ-СЭо 660Кснг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660Кснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    112,112,412,712,813,213,814,715,4
    214,114,715,315,516,317,519,721,1
    314,41515,715,916,818,520,421,9
    414,915,616,416,617,619,421,624,1
    515,516,317,117,418,920,523,725,8
    616,11718,318,619,821,625,327,4
    716,11718,318,619,821,625,327,4
    816,717,719,119,420,722,726,729,4
    1018,519,720,921,323,726,330,3
    1218,82021,321,724,226,9
    1419,320,62222,42527,8
    1920,52224,324,82730,4

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1294,6313,1322,4336,4361,4395,6449,4504,1
    2390,9418,8446,9465,7511,7580,1715,8817,3
    3404,3444,8478499,5553,4663,4792926,3
    4431476,8524,4539,9610,2735,7896,91 111,2
    5468,9520570,8591,2687,6812,61 0571 267,5
    6497,7554,2628,5660,7747,5898,61 179,91 407
    7505564,7642,2677,2769,6933,21 231,61 480,5
    8542,7607,9691,5729,3829,41 010,11 353,31 671,4
    10631,8717,8794,4840,21 019,91 268,41 641,5
    12662745,5839,78911 085,21 361,3
    14696,4797,7900,8957,41 166,61 470,8
    19776,9908,21 083,41 157,61 367,61 786,6

    Электрические параметры СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
