Кабель СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z

Производитель: НПП Спецкабель
Код товара: 2231
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660КГнг(А)-HF-ХЛ

Функциональная роль кабеля СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно использовать Кабель СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей
    • Защищены от грызунов

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС)

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

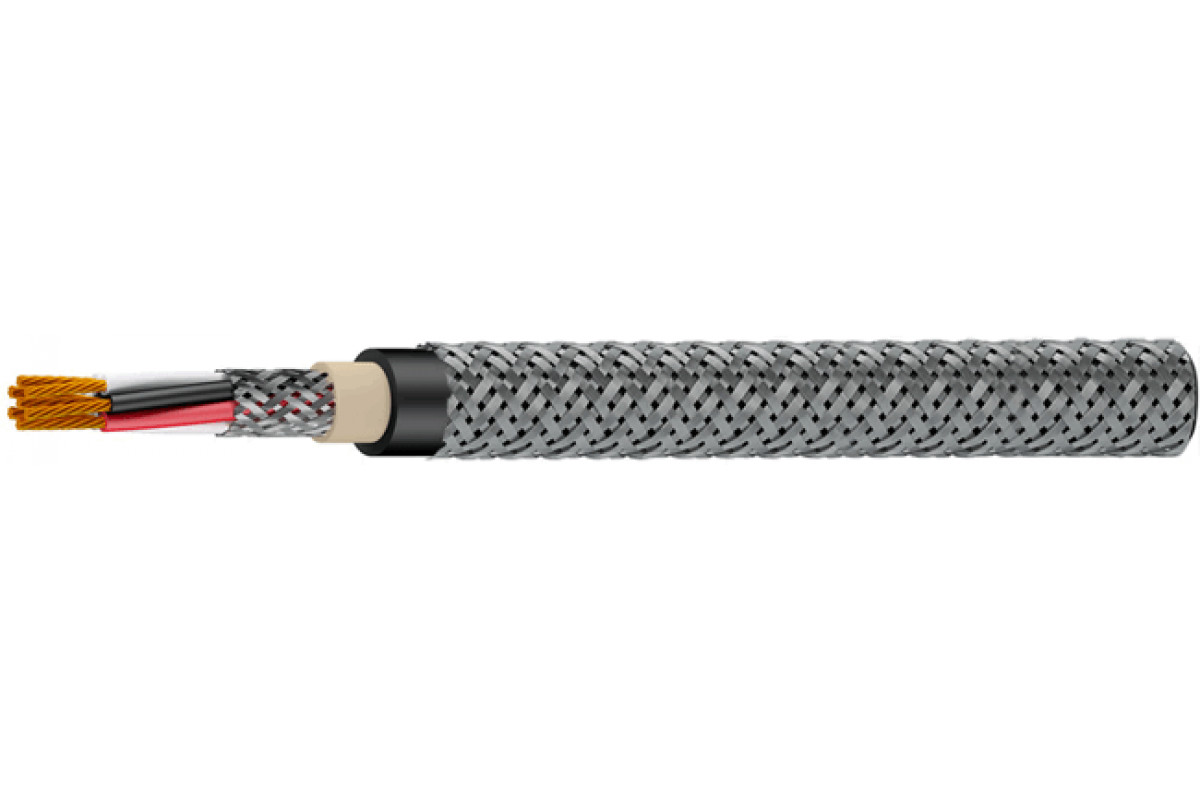

    Конструкция Кабель СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийная поддержка Кабель СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z:

    кабелей СКАБ-СЭо 660КГнг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    18,38,68,999,41010,911,6
    210,310,911,511,712,513,715,516,9
    310,611,211,912,11314,316,217,7
    411,111,812,612,813,815,217,419,5
    511,712,513,313,614,716,319,121,2
    612,313,214,114,415,617,420,722,8
    712,313,214,114,415,617,420,722,8
    812,913,914,915,216,518,522,124,8
    1014,315,516,717,119,121,725,728,5
    1214,615,817,117,519,622,326,429,3
    1415,116,417,818,220,423,227,630,7
    1916,317,819,720,222,425,830,333,8
    2418,320,722,523,125,929,535,339,8
    27192122,923,526,430,13640,6
    3019,521,623,624,627,23137,542
    3720,92325,526,22933,240,245,3
    4422,925,728,128,932,137,64550,6
    4823,22628,529,332,638,245,752,3
    5223,926,629,23033,439,146,953,7
    6125,32830,731,635,641,349,656,8

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1106,7115,9124,9129,6144,9169,4203,8241,5
    2155,4173,2191,2202,3227,4276,4344,9416
    3168,5189,5213,3225259,5322,5410,2504,8
    4185,2212,7240,1255,4296,9374,3485,5625,3
    5205,5235,8267,6287,4337430,6581,5740,1
    6222,9260,1297319,9376,2487,1671,9846,7
    7230,2270,6310,8336,4398,3521,8723,5920,1
    8249294,7340,6367,9438577,4804,51 059,5
    10290,9346,8402,2438,2544,4730,31 008,31 288,6
    12311,1373,8437,8479599,1811,91 126,91 453,7
    14335,4406,4479,4525,6660900,11 256,61 630,9
    19394,9486,8597,1660,2817,41 152,81 574,72 068
    24470,5614,6729,7809,41 026,61 408,41 9722 631,7
    27517,2652,6779,6867,41 104,11 5262 143,72 871,6
    30549,1696,4835,7963,51 188,11 6502 361,33 125,8
    37634,4799,6995,61 114,51 383,21 942,42 7893 737,8
    44727,4954,81 1501 290,61 607,92 341,23 284,94 383,3
    48762,51 003,21 214,11 366,41 706,92 494,43 5094 881,8
    52821,11 058,71 284,21 447,21 813,82 655,53 744,25 214,5
    61925,31 184,61 441,31 632,42 0883 0214 275,85 963,9

    Электрические параметры СКАБ-СЭо 660КГнг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
