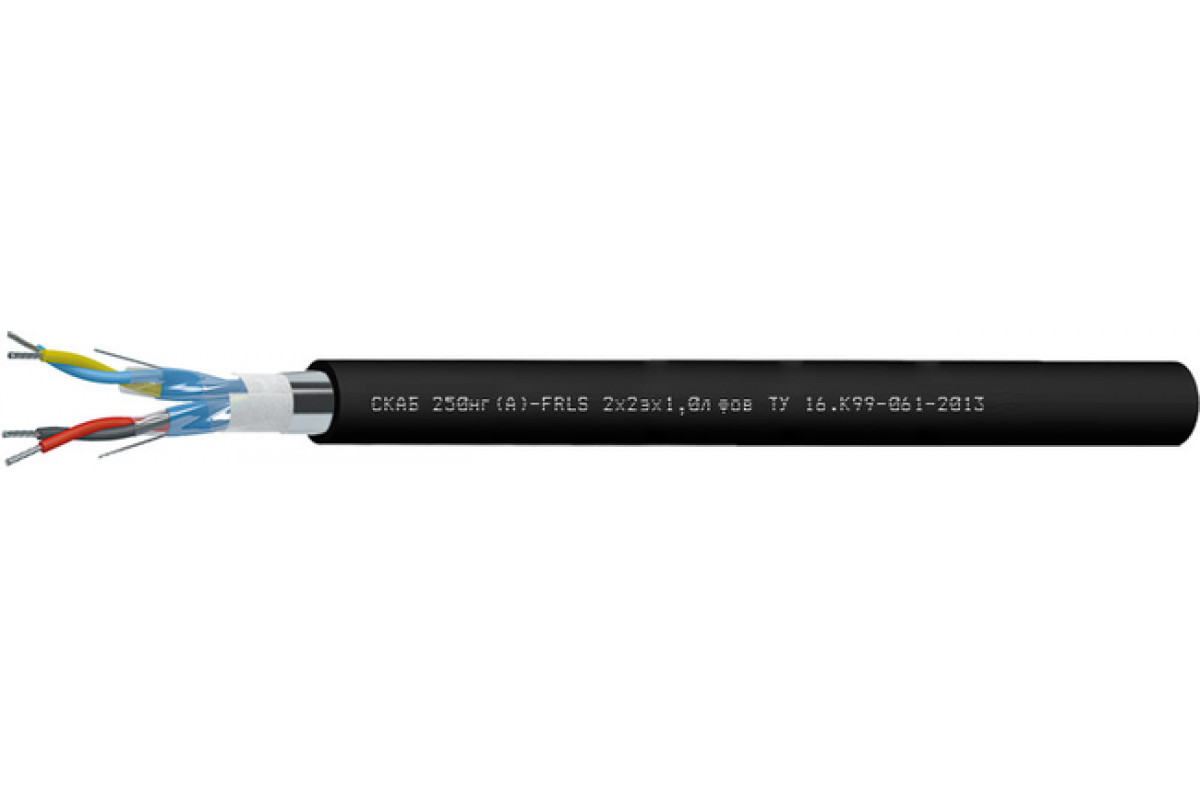

СКАБ 250нг(А)-FRLS фов

Код товара: 2125

Доступность: На складе

Описание

СКАБ 250нг(А)-FRLS Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Оперативное свойство кабеля СКАБ 250нг(А)-FRLS фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно задействовать Кабель СКАБ 250нг(А)-FRLS фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLS фов:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийное обслуживание Кабель СКАБ 250нг(А)-FRLS фов:

кабелей СКАБ 250нг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	15,2	16	16,8	18	20,1
3	15,4	16,3	17	18,3	20,6
4	16,7	17,7	18,6	20,5	22,5
5	18,1	19,8	20,7	22,4	25,1
6	20,2	21,4	22,5	24,8	27,3
7	20,2	21,4	22,5	24,8	27,3
8	21,7	23,1	24,2	26,7	29,5
10	25,7	27,4	28,8	31,2	34,6
12	26,5	28,2	29,7	32,2	35,7
14	27,8	29,6	31,2	33,9	37,6
16	29,2	31,2	32,9	36,2	40,2
20	32,3	34,5	36,9	40,1	44,5
24	36,3	38,8	41	44,6	50,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	171,6	192	211,1	246	321,8
3	200,1	227,4	253,1	300,8	398,2
4	238,1	272,6	305,4	386,8	487,8
5	277,4	339,1	380	456,2	604,9
6	337,3	388,1	436,3	551,1	699,8
7	363	420,1	474,4	601,1	769,8
8	404,4	469,1	530,7	673,1	864,7
10	518,4	600,4	678,5	824,6	1 062,9
12	578,4	673,7	764,7	935,6	1 215,3
14	644,7	753,8	858,3	1 054,7	1 376,8
16	712,8	835,9	953,9	1 212,8	1 581,8
20	850,2	1 001,3	1 183,8	1 461	1 916,2
24	1 030,2	1 212,4	1 387,3	1 717,2	2 310,9

Электрические параметры СКАБ 250нг(А)-FRLS фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	58,3	65,8	77,1	89,3	118,0	127,1	138,5	189,2	207,0	229,0	250,5	294,0	341,7
0,75	61,2	69,1	81,0	93,8	123,9	133,5	145,4	198,7	217,3	240,4	263,0	308,7	358,8
1,0	65,3	74,1	87,0	100,9	133,1	143,6	156,5	213,6	235,4	259,1	283,6	333,4	422,7
1,5	72,3	82,3	97,0	131,0	148,4	160,3	175,0	239,9	263,2	290,1	318,1	408,5	474,4
2,5	82,7	111,6	130,4	150,9	194,2	209,0	228,9	277,3	305,0	369,4	404,1	474,5	597,7

ТУ 16.К99-061-2013
