СКАБ 660Кнг(А)-HF-ХЛ фов

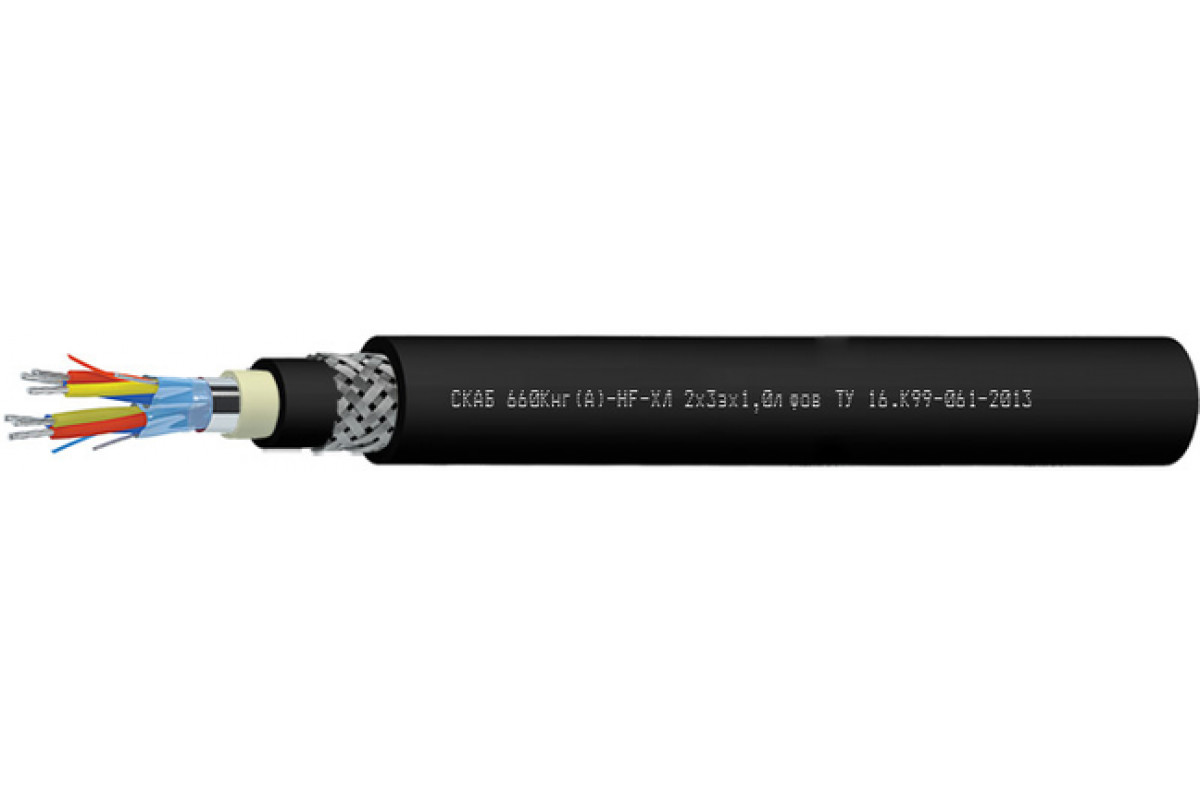

СКАБ 660Кнг(А)-HF-ХЛ Nx3эxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Техническое назначение кабеля СКАБ 660Кнг(А)-HF-ХЛ фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно задействовать Кабель СКАБ 660Кнг(А)-HF-ХЛ фов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛ фов:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок эксплуатационной пригодности Кабель СКАБ 660Кнг(А)-HF-ХЛ фов:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	20,8	21,7	22,5	24,3	26,5
3	21	22	22,9	25,1	27,1
4	22,5	23,5	25,4	26,9	29,1
5	24,9	26,1	27,2	28,9	31,9
6	26,5	27,9	29,1	31,5	34,2
7	26,5	27,9	29,1	31,5	34,2
8	28,2	30,1	31,4	33,5	36,9
10	32,4	34,2	36,2	38,8	43,3
12	33,2	35,5	37,1	39,8	44,4
14	34,6	37	38,7	43	46,9
16	36,6	38,7	41	45	49,6
20	39,8	43,6	46,1	49,5	55,2
24	45	48,1	50,5	54,8	60,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	444,2	484,1	520,2	611	738,6
3	486,7	538,4	585,7	719	860,5
4	555,1	619,5	725,7	837,4	1 011,3
5	677,2	755,5	826,6	960	1 205,6
6	753,6	844,2	928,8	1 116,3	1 370,4
7	789,8	889,8	983,6	1 189	1 506,3
8	869,2	1 011,6	1 114,8	1 317,8	1 671,1
10	1 067,9	1 211,9	1 344	1 627	2 175,7
12	1 159,3	1 357,6	1 511,4	1 801,3	2 416,4
14	1 268,9	1 491,3	1 667,9	2 187,3	2 733,2
16	1 419,8	1 629,5	1 869,5	2 391,3	3 048,5
20	1 654,7	2 099,8	2 389,5	2 865	3 676,2
24	2 098,7	2 458,6	2 755,9	3 368,5	4 329,9

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛ фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	197,1	211,6	237,9	266,9	344,6	363,5	389,0	490,0	528,5	571,6	616,8	708,6	892,3
0,75	207,0	222,2	249,8	280,2	361,8	381,7	408,4	514,5	554,9	600,2	647,6	744,0	936,9
1,0	218,1	234,8	264,7	347,6	384,0	405,6	434,6	551,5	591,9	641,1	692,6	881,2	1003,5
1,5	236,8	255,9	339,0	380,0	420,9	445,5	509,7	607,5	653,5	709,2	767,6	976,5	1128,0
2,5	314,5	337,7	380,8	428,6	512,0	541,7	581,6	691,6	829,7	899,0	980,7	1133,0	1351,6

ТУ 16.К99-061-2013
