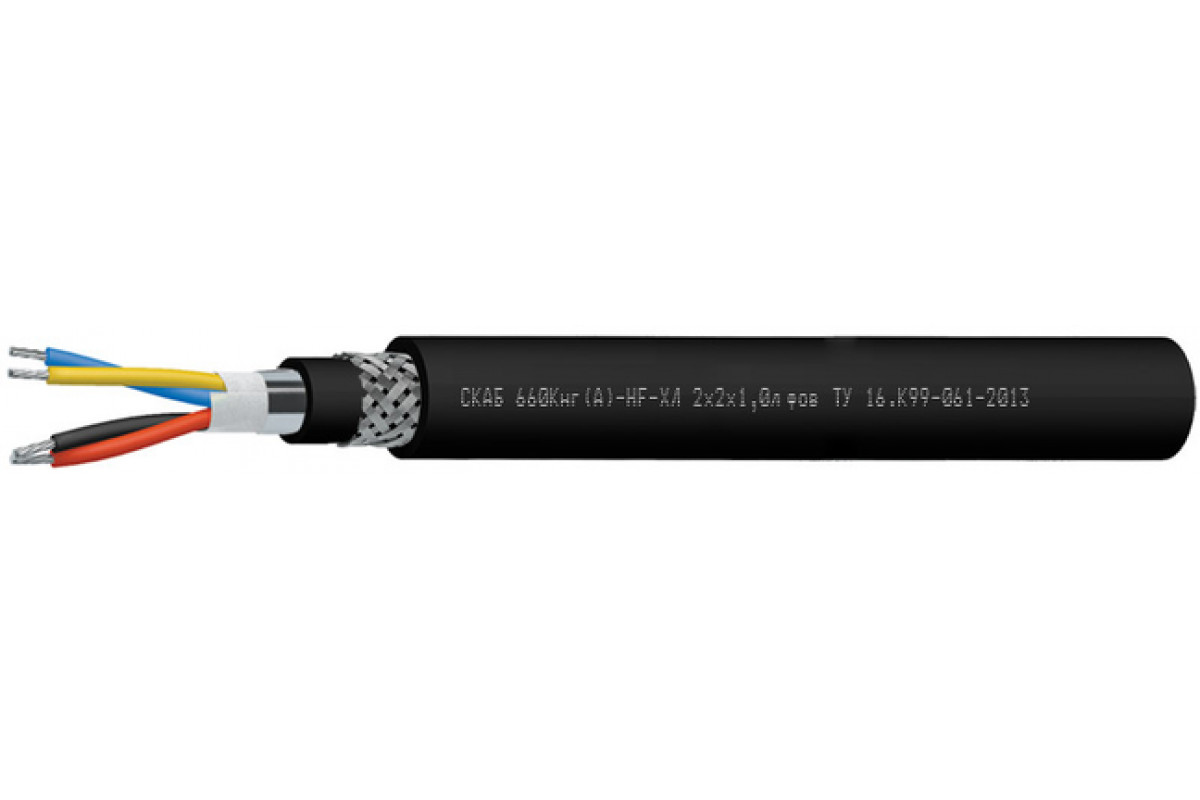

СКАБ 660Кнг(А)-HF-ХЛл фов

Производитель: НПП Спецкабель
Код товара: 2119
Доступность: На складе
СКАБ 660Кнг(А)-HF-ХЛ Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Технологическая роль кабеля СКАБ 660Кнг(А)-HF-ХЛл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо использовать Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок технической исправности Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:

    кабелей СКАБ 660Кнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,313,714,815,416,3
    219,320,120,82224,2
    319,320,22122,325
    420,521,522,424,426,8
    521,92324,926,528,8
    623,325,426,528,331,3
    723,325,426,528,331,3
    825,526,928,130,633,4
    1028,830,932,434,838,5
    1229,431,733,236,139,6
    1431,13334,637,642,7
    1632,534,436,539,444,7
    2035,637,939,844,749,2
    2438,942,844,948,954,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1212,7229,1264,1290,5328,7
    2373,8405,1436487,1587,6
    3398,2436,6472,2538,1686,4
    4445,9493,7535,6641,8792,9
    5495,9552,1653,2753,1906,8
    6573662,2726,7842,11 052,7
    7592,5687,8758,3885,31 115,4
    8668,9752,5831,21 0021 234,2
    10790923,51 0211 199,91 522
    12876,39951 102,51 345,11 676,2
    14947,21 077,61 205,81 473,82 036,8
    161 022,11 167,11 346,11 6022 224,9
    201 207,31 387,31 560,42 074,92 657,4
    241 371,31 7701 942,72 422,63 119,7

    Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    124,3

    182,8

    193,0

    213,8

    237,1

    306,9

    321,0

    341,2

    428,1

    454,1

    490,4

    525,4

    596,8

    675,7

    0,75

    130,5

    191,9

    202,6

    224,5

    249,0

    322,2

    337,1

    358,3

    449,5

    476,8

    514,9

    551,7

    626,6

    709,5

    1,0

    135,5

    201,7

    213,4

    237,0

    311,3

    340,8

    357,0

    379,9

    477,3

    510,5

    548,2

    588,1

    669,4

    845,6

    1,5

    144,0

    217,9

    231,2

    305,3

    338,6

    371,8

    390,2

    445,9

    527,2

    561,1

    603,7

    648,8

    825,8

    935,2

    2,5

    161,5

    295,7

    312,1

    346,5

    385,3

    455,2

    477,5

    512,4

    603,1

    643,1

    693,2

    833,3

    948,8

    1144,5


    ТУ 16.К99-061-2013
