СКАБ 250нг(А)-LS фов

Код товара: 2065

Доступность: На складе

Описание

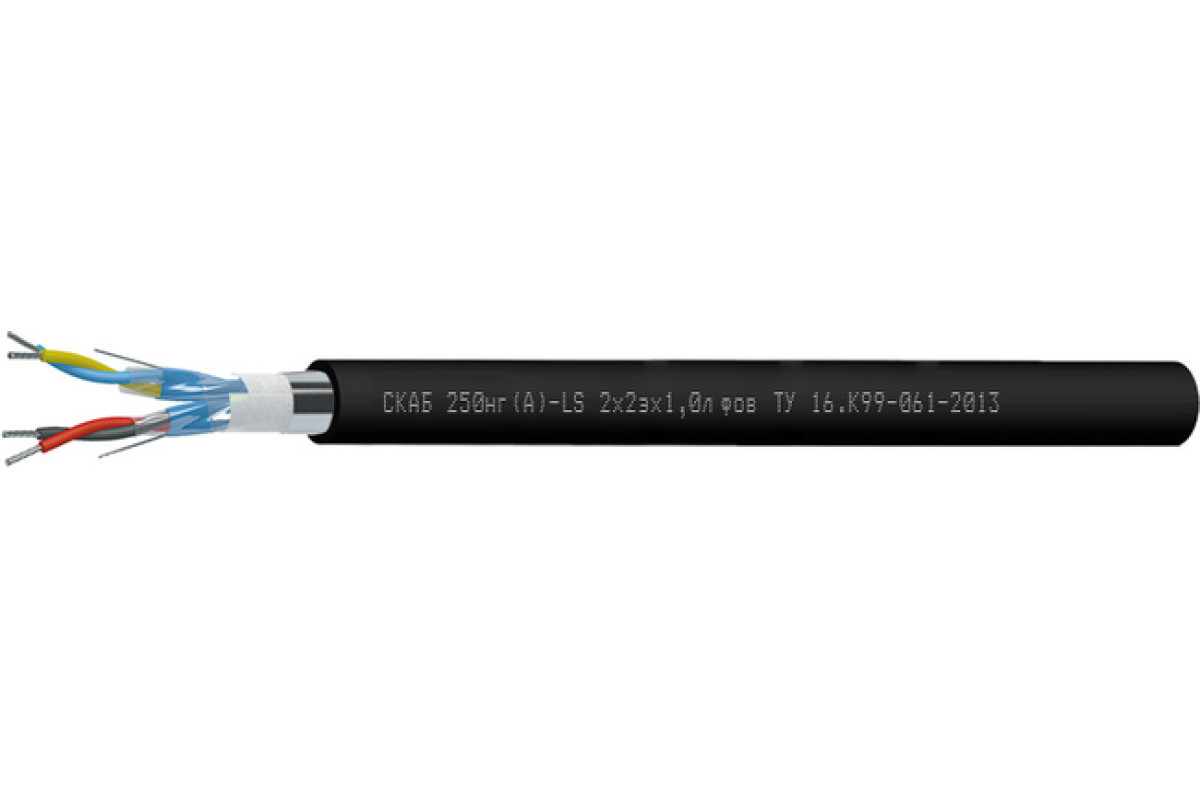

СКАБ 250нг(А)-LS Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки

Тип использования кабеля СКАБ 250нг(А)-LS фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно задействовать Кабель СКАБ 250нг(А)-LS фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-LS фов:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная

Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный период работы Кабель СКАБ 250нг(А)-LS фов:

кабелей СКАБ 250нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	13,6	14,4	15,2	16,4	18
3	13,6	14,5	15,3	16,6	18,4
4	14,7	15,8	16,6	18,1	20,6
5	16	17,1	18,1	20,2	22,5
6	17,3	18,5	20,1	21,9	24,9
7	17,3	18,5	20,1	21,9	24,9
8	18,5	20,4	21,6	23,6	26,9
10	22	23,7	25,6	28	31,4
12	22,6	24,9	26,4	28,9	32,4
14	23,7	26,1	27,7	30,3	34
16	25,5	27,4	29,1	32	36,4
20	28	30,3	32,2	35,8	40,3
24	31	33,5	36,2	39,8	44,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	149,5	169,4	188	222,2	276,8
3	173,3	199,8	224,8	271,3	346,5
4	205,7	239,2	271,1	330,5	447,8
5	239,3	280	318,7	411,5	532,3
6	273,3	321,2	386,9	474,5	642,4
7	295,4	349,3	420,9	520,1	707,4
8	329,4	410,8	470,6	583,1	794,6
10	423,4	501	601,1	743,4	976,3
12	474,2	589,5	677,8	844,1	1 117,4
14	529,9	659,6	760,8	951,9	1 266,6
16	612,5	731,3	845,6	1 061,7	1 455
20	730	875,8	1 016,3	1 318,8	1 763,4
24	852,5	1 025,6	1 229,5	1 550,2	2 079,8

Электрические параметры СКАБ 250нг(А)-LS фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0

ТУ 16.К99-061-2013
