СКАБ 660КУнг(С)-FRHF-ХЛл фо

Код товара: 2062

Доступность: На складе

Описание

СКАБ 660КУнг(С)-FRHF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Функциональная роль кабеля СКАБ 660КУнг(С)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допускается использовать Кабель СКАБ 660КУнг(С)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

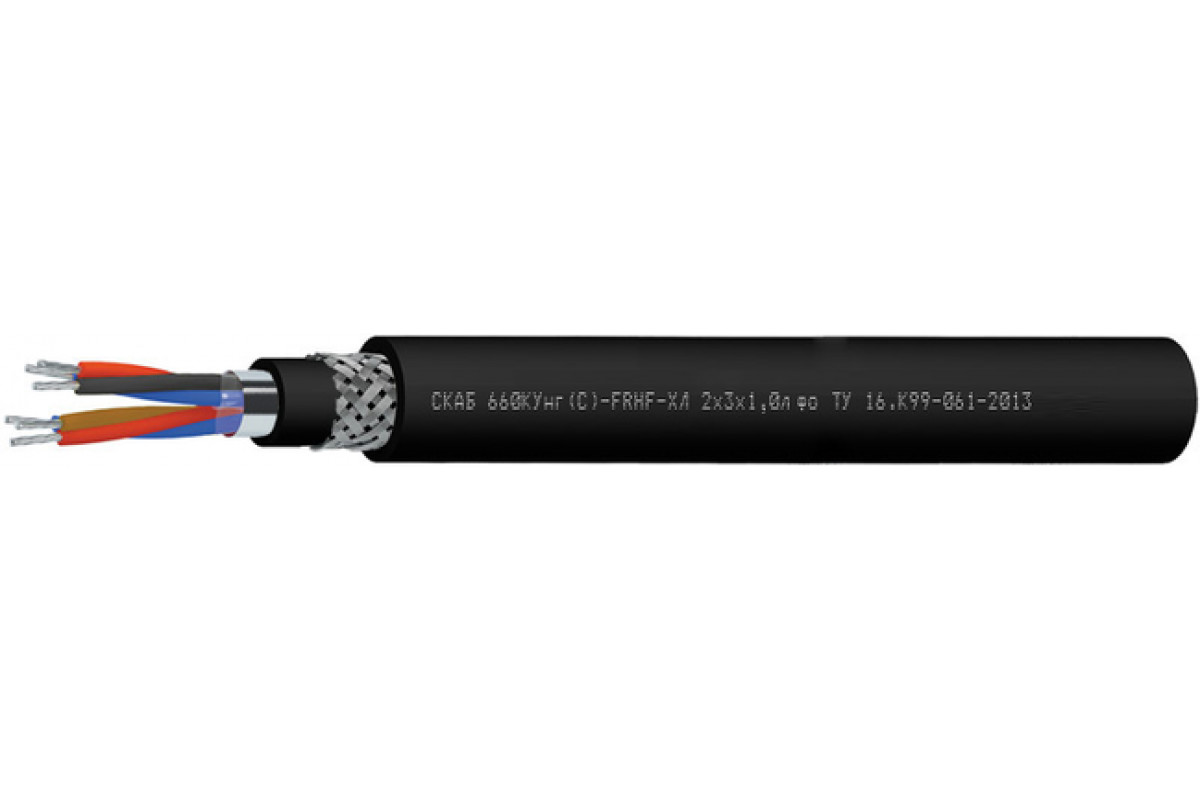

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Срок гарантии Кабель СКАБ 660КУнг(С)-FRHF-ХЛл фо:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	15,1	15,5	15,9	16,6	17,5
2	21,3	22,7	23	25,2	27
3	22,3	23,7	25	26,3	28,3
4	24,4	25,9	26,8	28,4	31
5	26,6	27,8	28,8	31,1	33,5
6	28,5	30,3	31,5	33,4	36,5
7	28,5	30,3	31,5	33,4	36,5
8	30,8	32,3	33,6	36,1	39,1
10	35,6	37,4	38,9	42,9	46,9
12	36,5	38,4	40	44,1	48,2
14	38,1	40,1	43,2	46,1	50,5
16	40	43,5	45,3	48,7	53,5
20	45,1	47,9	49,9	53,9	59
24	49,9	53,1	55,4	59,7	65,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	259,5	279,7	297	328,4	378,8
2	431,2	492,1	505,2	614,3	716,2
3	488,6	561,2	630,7	717,4	854,9
4	585,4	670,9	731,1	841	1 044,3
5	685,8	763,4	835,3	997,3	1 206,1
6	768	887	971,3	1 130,2	1 410,7
7	806,3	935,1	1 028,9	1 206,2	1 517,4
8	915,6	1 032,1	1 136,8	1 369,7	1 691,6
10	1 129,7	1 275,3	1 407,8	1 845,3	2 294,4
12	1 230,7	1 393,3	1 550,4	2 025,2	2 548,6
14	1 344,2	1 530,9	1 895,7	2 238	2 837,8
16	1 466,7	1 868,5	2 071	2 497,3	3 170,3
20	1 904,6	2 221,9	2 475,3	2 993,6	3 809,1
24	2 231,1	2 607,4	2 912,1	3 516,9	4 495,9

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	151,8	236,1	301,1	338,2	379,2	449,0	474,8	512,2	606,4	653,7	710,4	850,2	986,1	1129,4
0,75	159,4	247,9	316,2	355,1	398,2	471,4	498,5	537,8	636,7	686,4	745,9	892,7	1035,4	1185,9
1,0	165,5	308,1	331,2	372,8	418,9	496,2	525,3	567,3	672,9	726,4	874,5	954,2	1097,7	1313,5
1,5	175,6	330,2	356,2	402,4	484,3	540,9	573,5	616,4	816,8	878,9	963,1	1041,8	1206,1	1438,4
2,5	190,8	363,3	393,6	477,7	542,0	603,0	640,7	690,1	923,6	995,7	1082,4	1177,8	1420,0	1625,8
