СКАБ 660КГнг(А)-LSл фо

Код товара: 1954

Доступность: На складе

Описание

СКАБ 660КГнг(А)-LS Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Техническая роль кабеля СКАБ 660КГнг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается применять Кабель СКАБ 660КГнг(А)-LSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

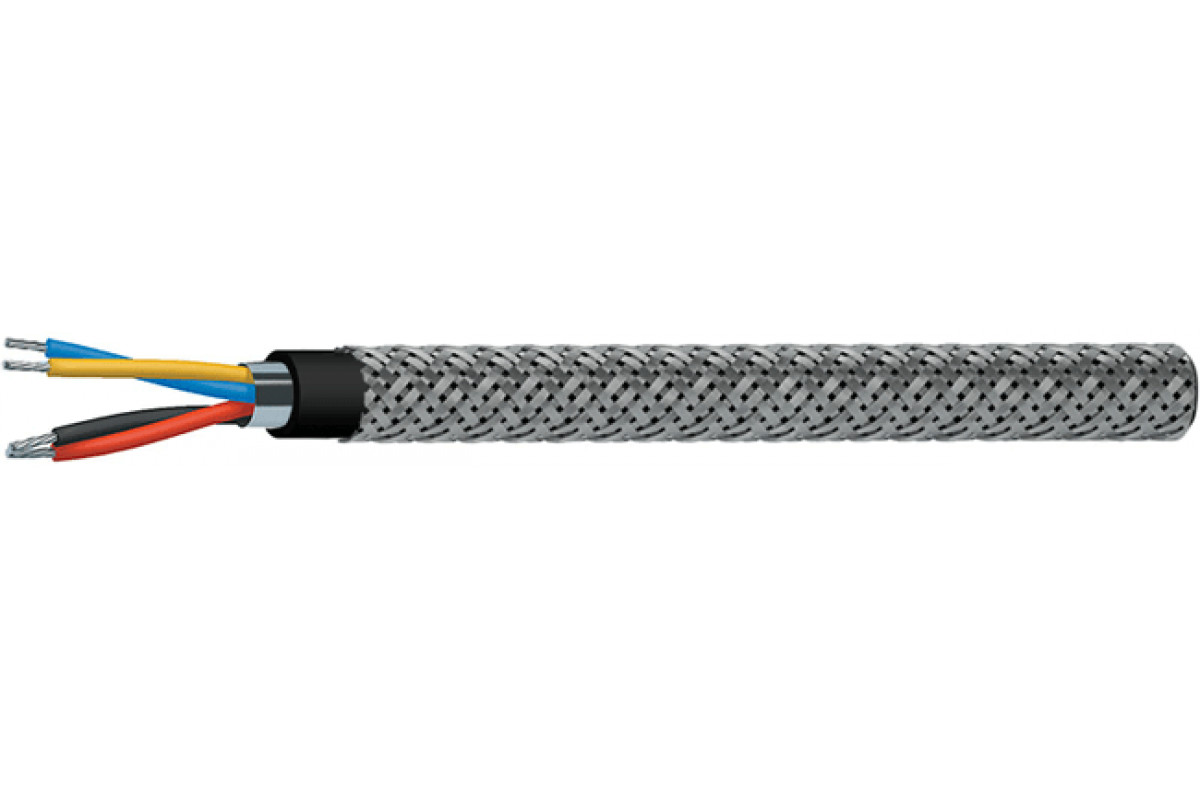

Конструкция Кабель СКАБ 660КГнг(А)-LSл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийное обслуживание Кабель СКАБ 660КГнг(А)-LSл фо:

кабелей СКАБ 660КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	9,1	9,5	9,9	11,2	12,1
2	14,5	15,3	16	17,2	18,9
3	15,1	16	16,8	18,1	19,9
4	16,3	17,3	18,2	19,7	22,2
5	17,7	18,8	19,8	21,9	24,2
6	19,1	20,8	21,9	23,7	26,7
7	19,1	20,8	21,9	23,7	26,7
8	20,9	22,3	23,5	25,5	28,8
10	24,2	26,3	27,8	30,2	33,5
12	24,8	27,1	28,6	31,1	34,6
14	26,5	28,4	30	32,6	36,8
16	27,9	29,8	31,5	34,4	39,7
20	30,6	32,9	34,8	39,3	43,8
24	33,9	36,9	39,4	43,5	49,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	105,4	116,1	127,6	163,9	195,9
2	205,5	229,2	251	291,1	353,4
3	233,5	265,2	293,1	347,9	431,1
4	269,6	310,4	345,3	413,2	542
5	308	354,2	399,8	503,8	635,8
6	345,9	423,3	477,6	574	757,7
7	365,7	450,1	509,5	617,6	818,1
8	427,5	494,7	564,4	689,6	914,3
10	517	630,1	714,1	870,4	1 117,5
12	567,3	695,8	789,7	972,3	1 260,3
14	653	763,4	875,8	1 078,7	1 450,9
16	712,9	841,8	966,3	1 196,4	1 753,1
20	836,3	995,4	1 143,4	1 612,9	2 098,2
24	968,3	1 188,8	1 477,3	1 875,2	2 500,9

Электрические параметры СКАБ 660КГнг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6
