СКАБ 660КГнг(А)-LSл фо

Код товара: 1953

Доступность: На складе

Описание

СКАБ 660КГнг(А)-LS NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Характеристика кабеля СКАБ 660КГнг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660КГнг(А)-LSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

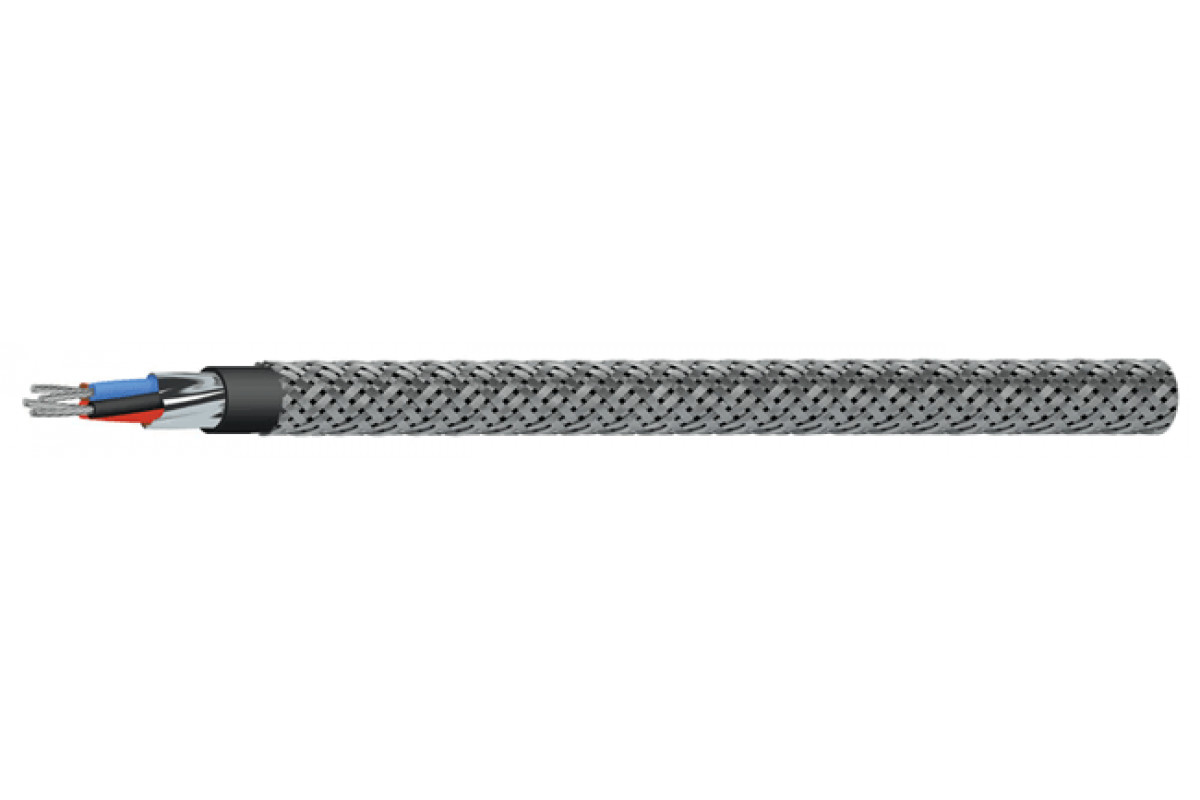

Конструкция Кабель СКАБ 660КГнг(А)-LSл фо:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черногоцвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Срок гарантии Кабель СКАБ 660КГнг(А)-LSл фо:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	10	11,3	11,7	12,5	13,5
5	11,5	12	12,5	13,3	14,5
6	12,2	12,8	13,3	14,2	15,5
7	12,2	12,8	13,3	14,2	15,5
8	12,8	13,5	14,1	15,1	16,5
10	14,5	15,3	16	17,2	18,9
12	14,8	15,7	16,4	17,7	19,4
14	15,4	16,3	17,1	18,4	20,8
19	16,8	17,8	18,7	20,7	22,8
24	19,1	20,8	21,9	23,7	26,7
27	19,4	21,2	22,3	24,1	27,2
30	20	21,8	23	24,9	28,1
37	21,9	23,3	24,6	27,2	30,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	137,3	173,7	192,5	225,1	278,2
5	174,5	196,5	218,4	259,3	325,8
6	193,2	221,1	246,2	292,8	370,4
7	203,3	234,3	262,4	314,8	402,2
8	223,4	258,7	289,1	350,8	449
10	266,1	308,7	348,8	424,1	545,7
12	290,3	338,6	385,2	474,5	616,4
14	318,2	374,2	429,3	527,8	714,6
19	389,3	462,2	532,2	684,8	903,8
24	470,1	585,1	673,6	839,3	1 140,5
27	503,7	628,6	726,9	910,5	1 245,5
30	541,9	677,8	785,4	990,7	1 356
37	653,6	790,4	922,9	1 198,8	1 609,7

Электрические параметры СКАБ 660КГнг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
