СКАБ 660КУнг(С)-FRHF-ХЛ фв

Производитель: НПП Спецкабель
Код товара: 1912
Доступность: На складе
СКАБ 660КУнг(С)-FRHF-ХЛ Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Рабочее применение кабеля СКАБ 660КУнг(С)-FRHF-ХЛ фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено эксплуатировать Кабель СКАБ 660КУнг(С)-FRHF-ХЛ фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

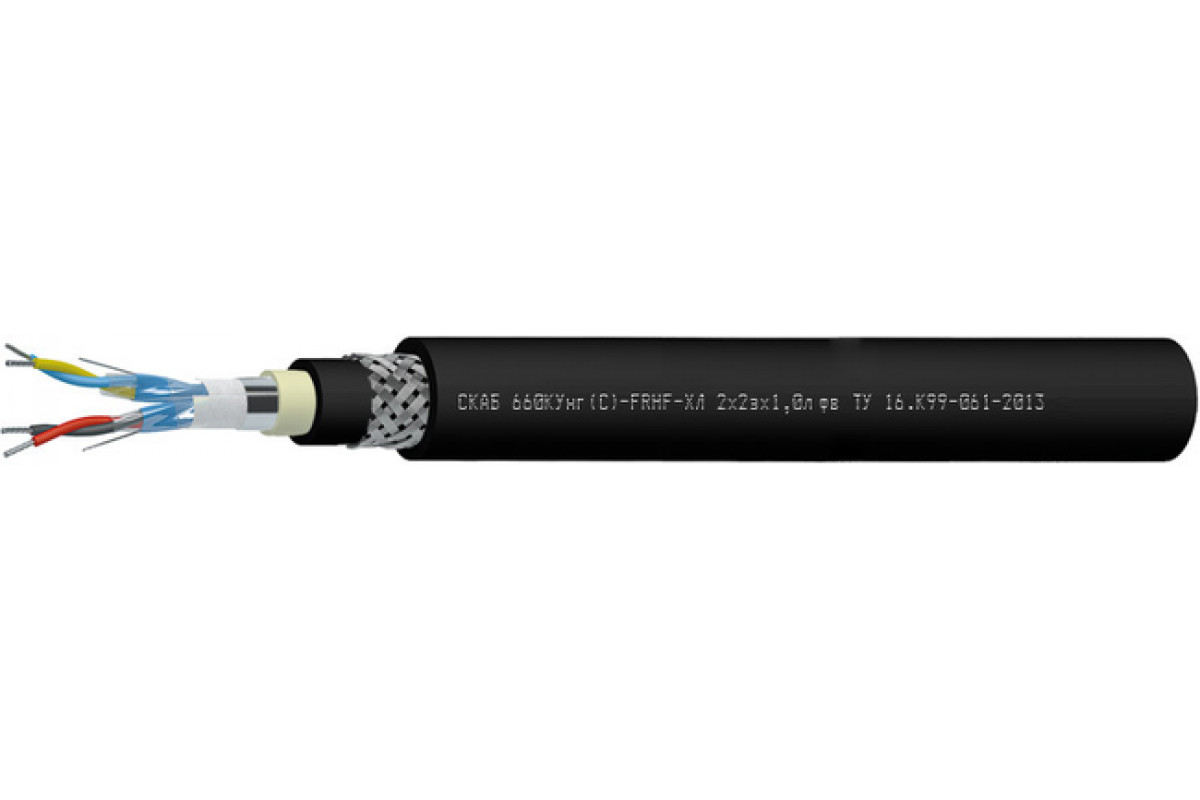

    Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛ фв:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок функционирования Кабель СКАБ 660КУнг(С)-FRHF-ХЛ фв:

    кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    222,623,42526,227,9
    322,924,325,526,828,6
    425,426,427,328,731,3
    527,228,429,331,533,7
    629,130,931,933,736,7
    729,130,931,933,736,7
    831,532,93436,439,2
    1036,337,939,443,246,9
    1237,238,940,444,348,2
    1438,841,243,746,750,4
    1641,14446,148,953,4
    2046,248,450,35458,8
    2450,653,655,759,765,3

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2457,8492,9567,1621,1705,3
    3502,2564,2625,6696,5802,1
    4617,5671,7717,6803,6964,4
    5695,7757,3811,9944,91 108,2
    6773,2871,3942,41 061,81 282,8
    7808,6911,5989,21 121,31 363,3
    8914,91 000,61 088,31 272,41 513,9
    101 123,81 235,31 341,61 7132 075,2
    121 2141 341,71 459,71 870,82 270,7
    141 323,81 502,91 790,52 0962 508,8
    161 4731 781,81 989,12 283,32 798
    201 909,42 113,12 306,52 719,53 337,6
    242 185,52 479,52 708,73 180,53 911,9

    Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛ фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    212,9

    226,9

    300,5

    334,6

    368,8

    387,8

    443,6

    526,8

    561,9

    606,0

    652,6

    840,0

    952,7

    0,75

    223,5

    238,2

    315,5

    351,3

    387,2

    407,2

    465,8

    553,1

    590,0

    636,3

    685,2

    882,0

    1000,3

    1,0

    233,5

    249,4

    330,4

    368,6

    406,8

    458,9

    490,0

    582,7

    622,4

    672,0

    808,6

    931,8

    1062,8

    1,5

    299,2

    317,5

    355,1

    397,3

    471,2

    499,1

    533,6

    632,0

    676,3

    817,1

    888,2

    1014,8

    1215,2

    2,5

    328,0

    349,3

    392,3

    472,3

    526,1

    554,5

    594,0

    792,7

    855,3

    922,9

    994,2

    1199,4

    1365,0


    ТУ 16.К99-061-2013
