СКАБ 660Кнг(А)-FRLSл фв

Производитель: НПП Спецкабель
Код товара: 1901
Доступность: На складе
СКАБ 660Кнг(А)-FRLS Nx2xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Техническая характеристика кабеля СКАБ 660Кнг(А)-FRLSл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено применять Кабель СКАБ 660Кнг(А)-FRLSл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

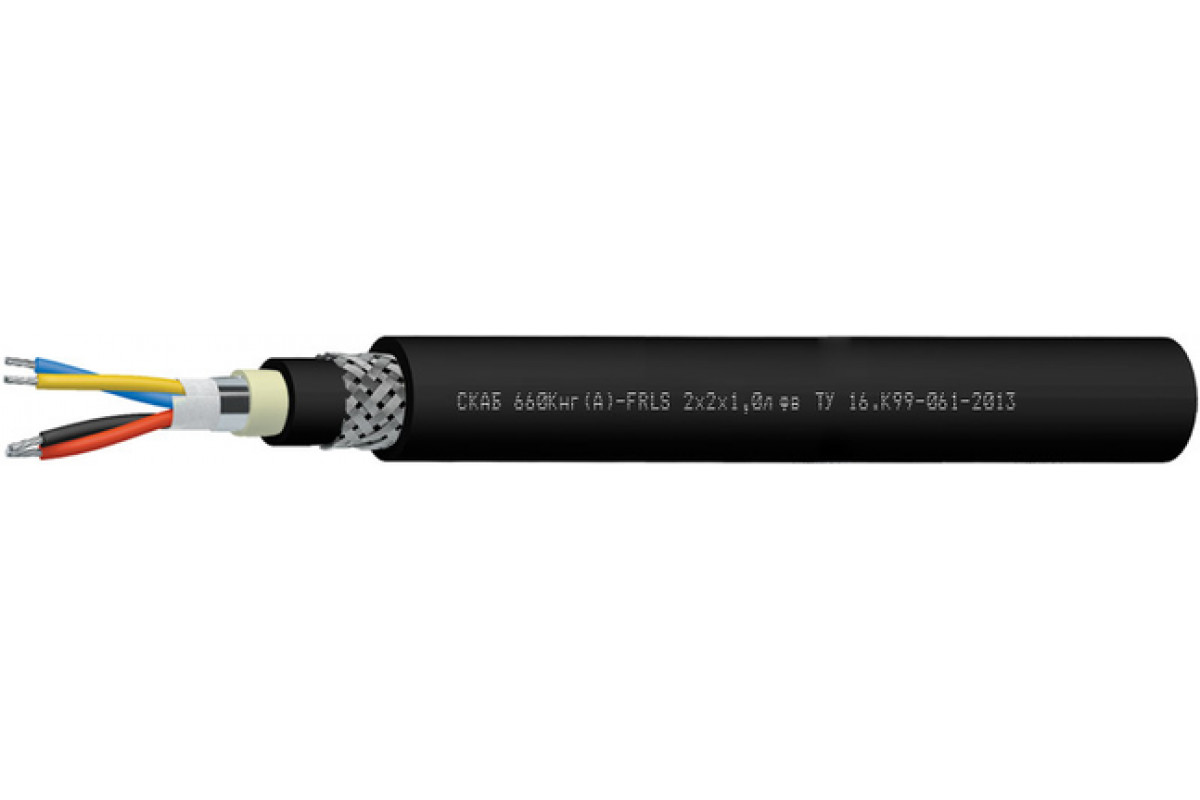

    Конструкция Кабель СКАБ 660Кнг(А)-FRLSл фв:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок работы Кабель СКАБ 660Кнг(А)-FRLSл фв:

    кабелей СКАБ 660Кнг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    117,317,71818,619,5
    224,225,426,127,329
    324,825,726,527,830,1
    426,327,328,230,232,2
    52829,130,632,234,5
    630,331,532,634,437,3
    730,331,532,634,437,3
    83233,434,636,939,7
    1036,538,139,643,447,1
    1237,339,141,144,448,3
    1438,841,243,746,750,4
    164143,94648,853,2
    2045,44849,953,658,5
    2449,952,9555964,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1368,6388404,1435,2481,2
    2611,9677,9712,7776,4870,9
    3671,1721,6763841,2993,8
    4744,8804,4858,5984,91 132,8
    5826,7893,9991,11 104,51 283,1
    6938,51 019,51 095,31 2281 473,1
    7964,11 051,61 133,71 278,71 544,2
    81 048,21 144,61 236,81 437,51 697,6
    101 270,61 392,61 508,41 906,72 292,5
    121 353,31 489,21 6582 049,72 477,7
    141 454,71 649,71 948,32 275,82 711,7
    161 6041 930,62 148,52 459,82 996,9
    201 991,12 254,52 458,82 893,13 547,3
    242 309,42 608,22 855,23 362,94 131,2

    Электрические параметры СКАБ 660Кнг(А)-FRLSл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    140,9

    214,8

    228,7

    301,9

    335,5

    369,1

    388,0

    443,4

    525,1

    560,0

    603,6

    649,6

    835,1

    946,3

    0,75

    147,9

    225,5

    240,1

    317,0

    352,3

    387,6

    407,4

    465,6

    551,4

    588,0

    633,8

    682,1

    876,9

    993,6

    1,0

    153,2

    235,5

    251,3

    331,9

    369,6

    437,1

    459,0

    489,7

    581,0

    620,4

    669,5

    804,9

    926,7

    1056,0

    1,5

    161,9

    301,3

    319,5

    356,7

    398,3

    471,5

    499,3

    533,3

    630,3

    674,4

    814,1

    884,5

    1009,7

    1207,9

    2,5

    179,9

    335,8

    357,1

    399,6

    482,8

    532,7

    560,9

    599,9

    806,6

    860,0

    926,9

    997,5

    1201,4

    1365,4


    ТУ 16.К99-061-2013
