СКАБ 660КГнг(А)-LS фв

Код товара: 1809

Доступность: На складе

Описание

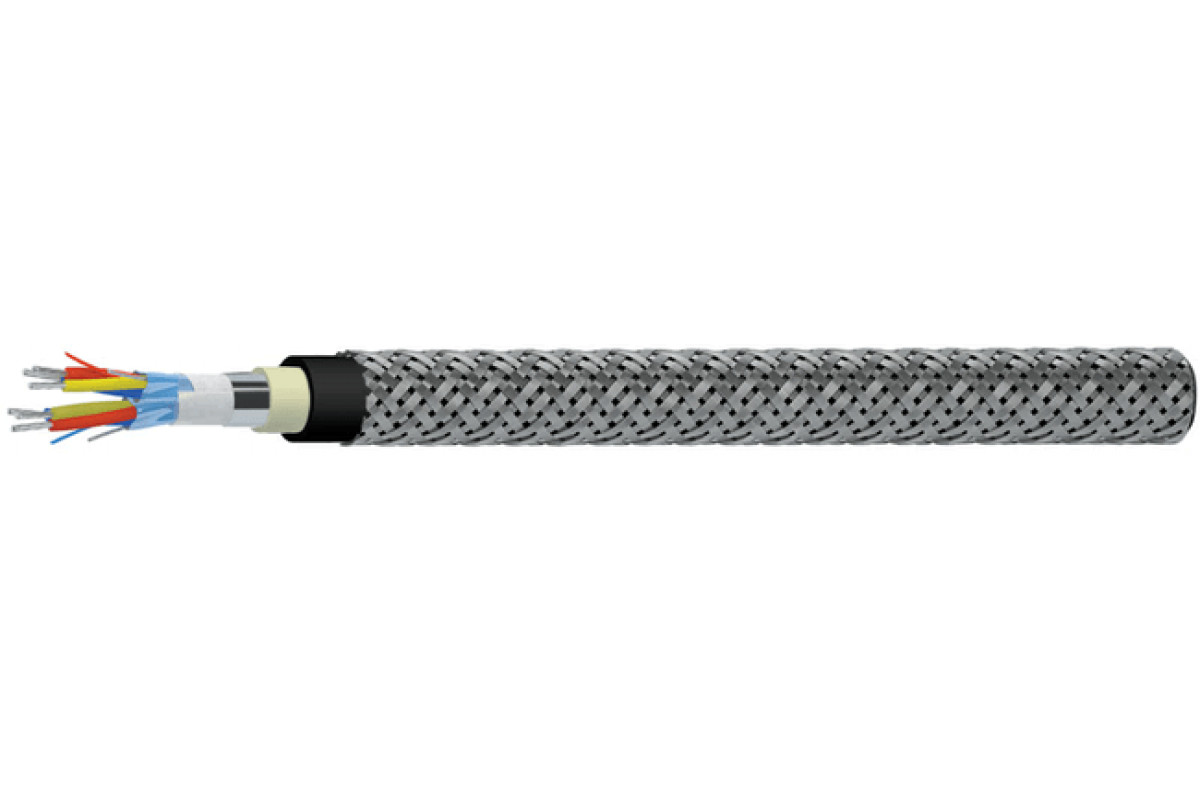

СКАБ 660КГнг(А)-LS Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Задача кабеля СКАБ 660КГнг(А)-LS фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 660КГнг(А)-LS фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-LS фв:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 660КГнг(А)-LS фв:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	19,2	20,6	21,4	22,7	24,5
3	19,4	20,9	21,8	23,1	25,1
4	21,4	22,4	23,4	24,9	27,6
5	22,9	24,1	25,2	27,4	29,9
6	24,5	26,4	27,6	29,5	32,2
7	24,5	26,4	27,6	29,5	32,2
8	26,7	28,1	29,4	31,5	34,5
10	30,4	32,2	33,8	36,9	41,4
12	31,2	33,1	34,7	38,8	42,5
14	32,6	34,6	36,8	40,6	44,6
16	34,2	36,8	39,5	42,6	46,8
20	38,8	41,2	43,3	46,7	52
24	42,6	45,3	48,2	52	57,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	390,7	450,3	483,2	548,8	647,9
3	432,9	503,7	547	634,8	764,3
4	519,9	584,1	640,9	744,5	944
5	591,5	666,3	736,5	890	1 096,7
6	663,8	777,3	858,5	1 012	1 252,7
7	700,5	823,4	913,9	1 085,3	1 356,1
8	798,9	911	1 012	1 206	1 512,8
10	957,3	1 096,3	1 222,1	1 500,9	2 034,6
12	1 049,6	1 208,3	1 354,5	1 811,3	2 267,8
14	1 154,4	1 333,6	1 543,2	2 002,9	2 537,1
16	1 262,5	1 505,1	1 834,9	2 208,1	2 803,9
20	1 665,7	1 920,1	2 159,9	2 616,2	3 402
24	1 908,6	2 214,6	2 551,9	3 094,3	3 962,2

Электрические параметры СКАБ 660КГнг(А)-LS фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
