СКАБ 660КГнг(А)-LSл фв

СКАБ 660КГнг(А)-LS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Оперативная роль кабеля СКАБ 660КГнг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно эксплуатировать Кабель СКАБ 660КГнг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

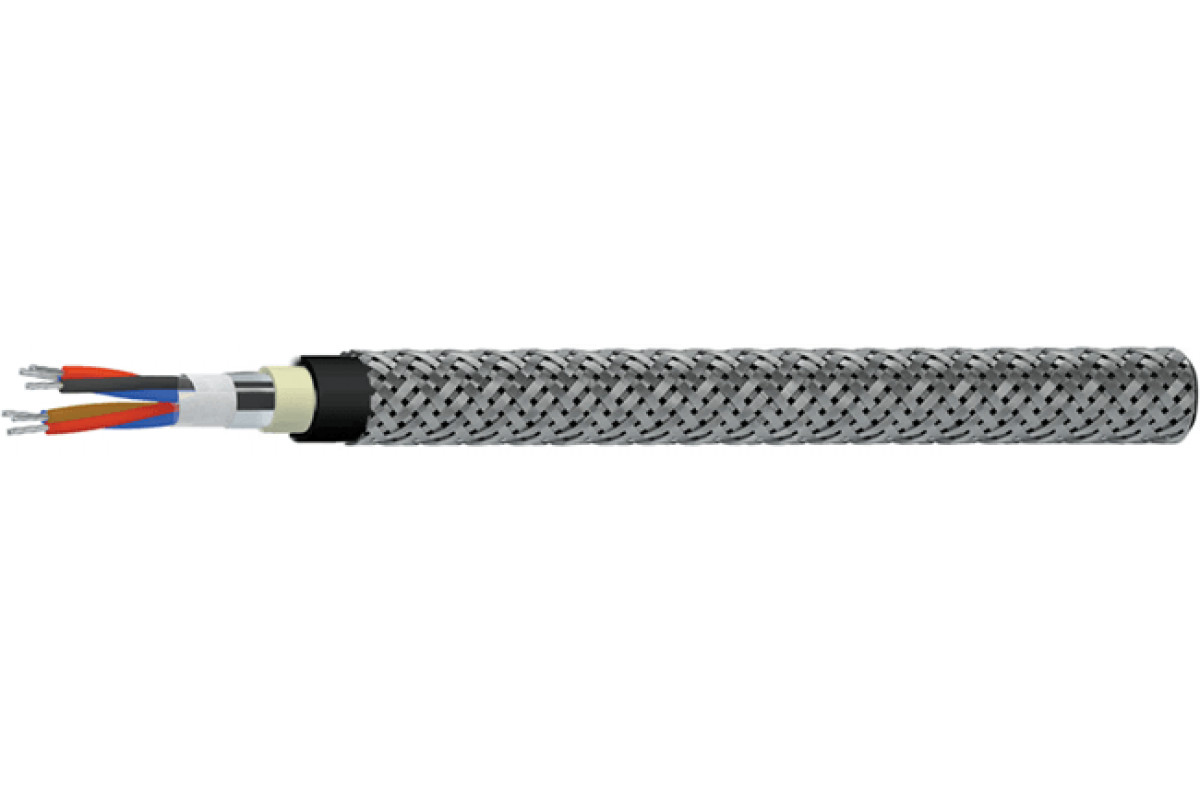

Конструкция Кабель СКАБ 660КГнг(А)-LSл фв:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период функционирования Кабель СКАБ 660КГнг(А)-LSл фв:

кабелей СКАБ 660КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,8	13,2	13,6	14,3	15,2
2	18,3	19,2	20	21,8	23,6
3	18,5	19,5	20,8	22,2	24,1
4	19,8	21,4	22,3	23,8	26,5
5	21,7	22,9	24	26,2	28,6
6	23,2	24,5	26,2	28,1	30,8
7	23,2	24,5	26,2	28,1	30,8
8	24,7	26,7	27,9	30,1	33
10	28,6	30,4	32	34,6	39,6
12	29,4	31,2	32,9	35,5	40,7
14	30,7	32,6	34,4	38,6	42,6
16	32,1	34,2	36	40,5	44,7
20	35,1	38,9	40,9	44,3	49,6
24	39,9	42,6	45	49,3	54,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	215,4	233,7	251,4	281,8	330,6
2	359,1	396,1	429,6	515,2	613,5
3	392,4	439,8	506,6	588,8	719,8
4	449,7	532,1	586,6	689,4	883,5
5	531,3	602,9	669,8	823,1	1 025,8
6	594,2	677,5	784,5	933,3	1 173,1
7	623,9	716,4	832,5	998,7	1 267,9
8	684,4	816,5	920,5	1 106,8	1 412,3
10	848,2	980,1	1 107,6	1 338,4	1 902,8
12	927,2	1 076,8	1 225,2	1 494,4	2 123,1
14	1 014,8	1 187,8	1 353,5	1 838,1	2 363,3
16	1 108,1	1 302,1	1 486,5	2 020,2	2 610,7
20	1 294,9	1 711,1	1 948,8	2 383,2	3 164,1
24	1 675,7	1 963	2 249,3	2 829,4	3 689,7

Электрические параметры СКАБ 660КГнг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
