СКАБ 250КГнг(А)-LS фв

СКАБ 250КГнг(А)-LS Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Эксплуатационное свойство кабеля СКАБ 250КГнг(А)-LS фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250КГнг(А)-LS фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

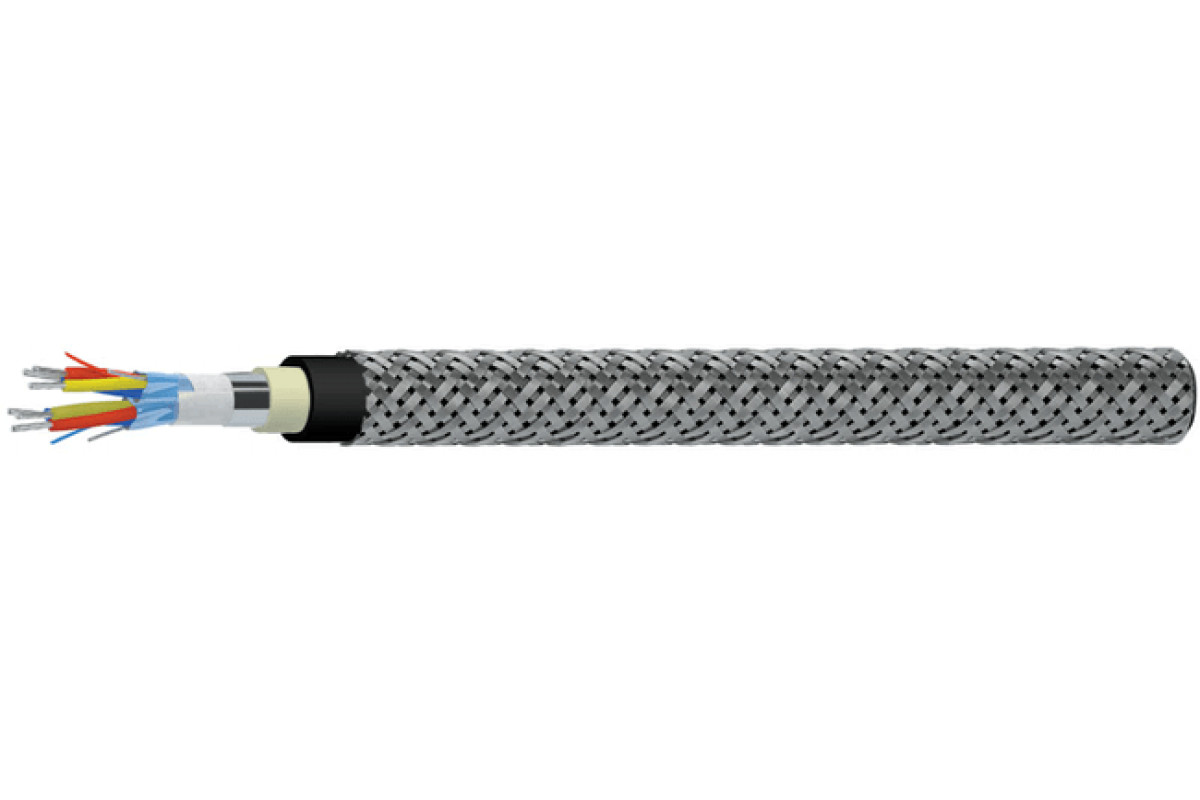

Конструкция Кабель СКАБ 250КГнг(А)-LS фв:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 250КГнг(А)-LS фв:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,5	18,4	19,2	21	22,8
3	17,6	18,6	19,4	21,3	23,2
4	18,8	20,4	21,3	22,9	25
5	20,6	21,8	22,9	24,6	27,5
6	22	23,3	24,5	26,9	29,6
7	22	23,3	24,5	26,9	29,6
8	23,3	24,8	26,6	28,7	31,7
10	27	28,8	30,3	32,9	37
12	27,7	29,5	31,2	33,8	39
14	28,8	30,8	32,5	35,4	40,8
16	30,2	32,3	34,1	38,5	42,8
20	32,9	35,3	38,7	42,1	46,9
24	36,6	40,2	42,5	46,4	52,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	340,7	378,1	411,9	493,7	590,8
3	374	421,4	465	566,1	697,1
4	429,7	505,1	562,8	664,1	827,2
5	506,2	578,8	645,3	768,3	993,2
6	568,4	651,1	728,4	898	1 135,7
7	598,4	689,9	776	962,6	1 229,2
8	655,3	761,5	885,2	1 069,4	1 370,3
10	812	945,1	1 065,3	1 297,7	1 706,5
12	888,1	1 039,7	1 179,4	1 445,1	2 057,5
14	973,1	1 142,6	1 306	1 611,5	2 289,8
16	1 065,3	1 257,5	1 439,2	1 960	2 535,8
20	1 247,1	1 481,3	1 882,4	2 317,9	3 022,1
24	1 480,9	1 899,7	2 168,7	2 693	3 585,2

Электрические параметры СКАБ 250КГнг(А)-LS фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
