Прикладная задача кабеля СКАБ 660КГнг(А)-LS фв
Возможно задействовать Кабель СКАБ 660КГнг(А)-LS фв:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
30 летМинимальный радиус изгиба, DH*
монтаж: 5?DHэксплуатация: 5?DH
Диапазон температур, °С
эксплуатация: от –53 до +70монтаж: от –15 до +50
* DH — наружный размер кабеля

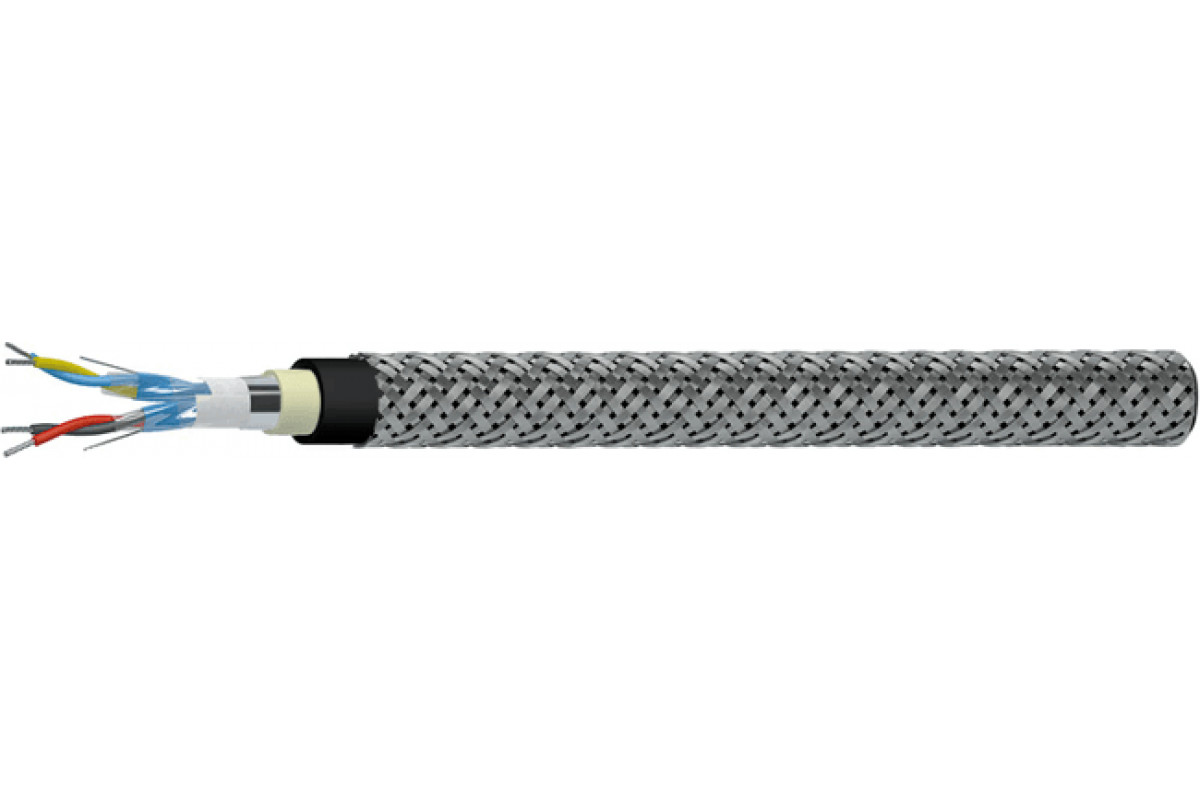

Конструкция Кабель СКАБ 660КГнг(А)-LS фв:
Количество жил: 2-24
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Гарантийный срок применения Кабель СКАБ 660КГнг(А)-LS фв:
кабелей СКАБ 660КГнг(А)-LS6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2| Ном. сеч. жил, мм2 | Объем горючей массы, лx10-3/м | ||||||||||||
| Число пар | |||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 71,7 | 80,9 | 94,4 | 109,1 | 138,8 | 149,5 | 162,9 | 206,8 | 227,3 | 252,2 | 276,6 | 326,0 | 379,2 |
| 0,75 | 75,3 | 84,9 | 99,1 | 114,6 | 145,7 | 157,0 | 171,0 | 217,1 | 238,7 | 264,8 | 290,4 | 342,3 | 398,2 |
| 1,0 | 80,37 | 90,81 | 106,36 | 123,11 | 156,44 | 168,80 | 184,01 | 233,68 | 258,68 | 285,68 | 313,60 | 370,05 | 461,78 |
| 1,5 | 88,8 | 100,7 | 118,4 | 153,9 | 174,3 | 188,4 | 205,7 | 262,7 | 289,7 | 320,4 | 352,2 | 446,5 | 519,2 |
| 2,5 | 101,38 | 131,06 | 153,22 | 177,20 | 211,43 | 228,42 | 250,71 | 304,26 | 336,28 | 401,54 | 440,67 | 519,80 | 626,57 |
Наружный размер кабелей, DH, не более, мм
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 18,6 | 19,9 | 20,6 | 21,8 | 23,5 |
| 3 | 18,7 | 20,1 | 20,9 | 22,2 | 24 |
| 4 | 20 | 21,5 | 22,4 | 23,8 | 26,4 |
| 5 | 22 | 23,1 | 24,1 | 26,2 | 28,5 |
| 6 | 23,5 | 24,8 | 26,3 | 28,1 | 30,7 |
| 7 | 23,5 | 24,8 | 26,3 | 28,1 | 30,7 |
| 8 | 25 | 26,9 | 28,1 | 30,1 | 32,8 |
| 10 | 29,1 | 30,7 | 32,2 | 34,6 | 39,3 |
| 12 | 29,8 | 31,6 | 33 | 35,5 | 40,4 |
| 14 | 31,1 | 33 | 34,6 | 38,6 | 42,3 |
| 16 | 32,6 | 34,6 | 36,8 | 40,5 | 44,4 |
| 20 | 35,6 | 39,2 | 41,1 | 44,3 | 49,3 |
| 24 | 40,6 | 43,1 | 45,2 | 49,3 | 54,4 |
Расчетная масса 1 км кабелей, кг
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 358,1 | 386,9 | 437,1 | 486,2 | 563,6 |
| 3 | 388,8 | 427,5 | 483 | 547,3 | 645,7 |
| 4 | 442 | 512,2 | 554,6 | 634 | 787,3 |
| 5 | 523,1 | 580,4 | 632,1 | 752,3 | 907,2 |
| 6 | 582 | 647,2 | 736,2 | 850,1 | 1 025,9 |
| 7 | 608,7 | 680,3 | 775,7 | 901,6 | 1 097,7 |
| 8 | 668,4 | 778,8 | 856,4 | 998,9 | 1 223,7 |
| 10 | 828,9 | 933,4 | 1 028,2 | 1 201,7 | 1 661,2 |
| 12 | 899,6 | 1 015,3 | 1 126,7 | 1 327,7 | 1 834,3 |
| 14 | 981,8 | 1 113,5 | 1 238,6 | 1 648,6 | 2 033,9 |
| 16 | 1 069,6 | 1 216,9 | 1 396,5 | 1 804,4 | 2 234,6 |
| 20 | 1 245,9 | 1 604,6 | 1 784,4 | 2 114,4 | 2 694,5 |
| 24 | 1 617,7 | 1 842,4 | 2 051,8 | 2 496,5 | 3 126,5 |
Электрические параметры СКАБ 660КГнг(А)-LS фв
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | ||||
Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | ||||
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | ||||
ТУ 16.К99-061-2013
