СКАБ 660КГнг(А)-LSл фв

Производитель: НПП Спецкабель
Код товара: 1805
Доступность: На складе
СКАБ 660КГнг(А)-LS Nx2xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Целевое использование кабеля СКАБ 660КГнг(А)-LSл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо эксплуатировать Кабель СКАБ 660КГнг(А)-LSл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

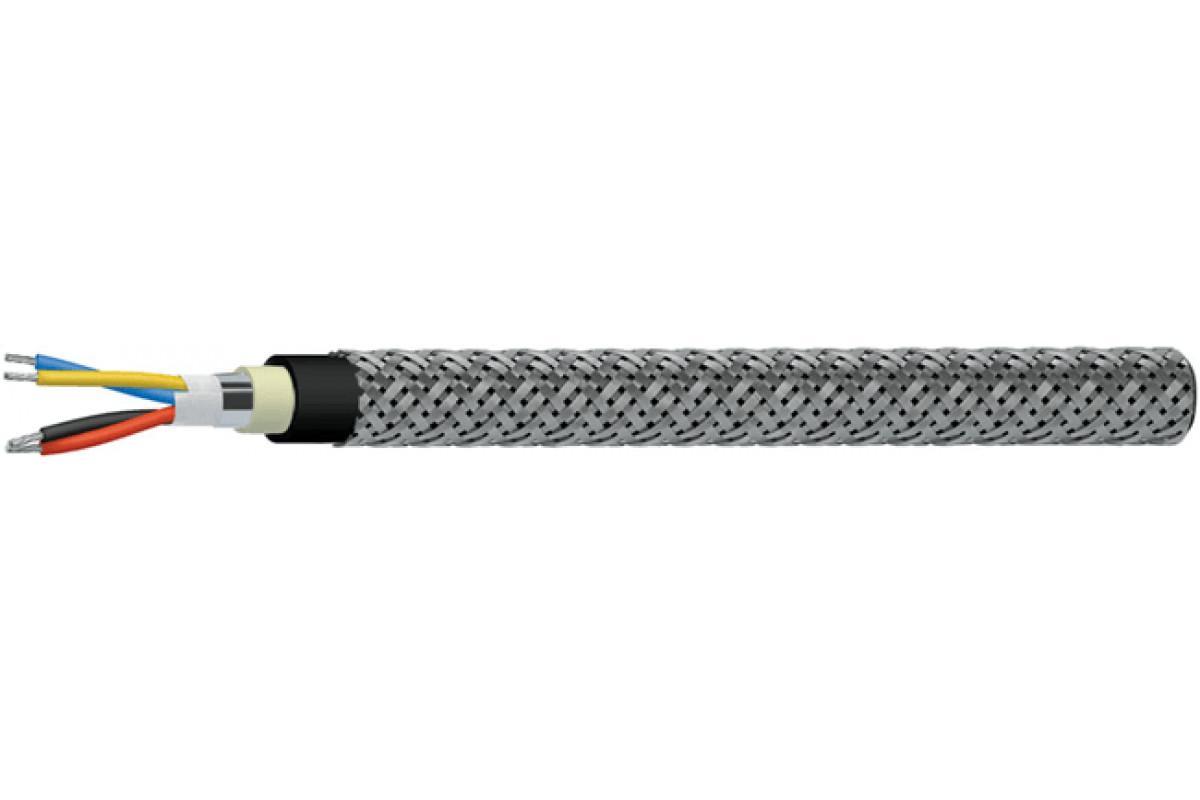

    Конструкция Кабель СКАБ 660КГнг(А)-LSл фв:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок сохранения свойств Кабель СКАБ 660КГнг(А)-LSл фв:

    кабелей СКАБ 660КГнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    112,512,913,213,814,7
    217,718,519,220,922,6
    317,718,619,421,223
    418,919,921,322,824,8
    520,821,922,924,527,3
    622,223,424,526,829,3
    722,223,424,526,829,3
    823,524,926,628,631,4
    1027,328,930,432,836,6
    1227,929,731,233,738,6
    1429,13132,635,240,3
    1630,532,434,138,442,3
    2033,235,538,841,946,4
    243740,442,546,151,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1198,6212,8226,4250,5287,9
    2324,2355382,4451,9528,4
    3346383,9418,3501,4599,8
    4390,6438,7502,1577,7703,3
    5461,7515,9567,4661,2836,6
    6511,2572,9635,2772,7948,5
    7531598,8667,1816,31 011,7
    8582,4658,6763,2901,31 121,7
    10720,8818,6912,41 084,31 390,8
    12775,1885992,11 189,51 685,2
    14842,8969,91 089,11 313,61 862,3
    16909,31 054,11 189,41 614,92 033,6
    201 054,21 222,91 570,21 892,62 405
    241 2411 600,61 801,32 180,52 844,2

    Электрические параметры СКАБ 660КГнг(А)-LSл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    45,4

    74,6

    83,6

    97,0

    111,5

    141,1

    151,9

    165,0

    208,5

    228,9

    253,6

    277,7

    326,7

    379,3

    0,75

    47,7

    78,3

    87,8

    101,9

    117,1

    148,2

    159,5

    173,3

    218,9

    240,3

    266,3

    291,6

    343,0

    398,3

    1,0

    50,3

    83,3

    93,7

    109,1

    141,1

    159,0

    171,3

    186,3

    235,5

    260,3

    287,1

    314,8

    370,8

    461,7

    1,5

    54,7

    91,7

    103,7

    136,5

    156,7

    176,9

    190,9

    218,0

    264,5

    291,4

    321,9

    353,4

    447,1

    519,1

    2,5

    61,9

    120,7

    135,2

    157,1

    180,9

    215,0

    231,9

    254,1

    307,0

    338,9

    375,0

    442,9

    521,5

    627,6


    ТУ 16.К99-061-2013
