СКАБ 660нг(А)-HF-ХЛ фв

СКАБ 660нг(А)-HF-ХЛ Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Оперативное использование кабеля СКАБ 660нг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ 660нг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

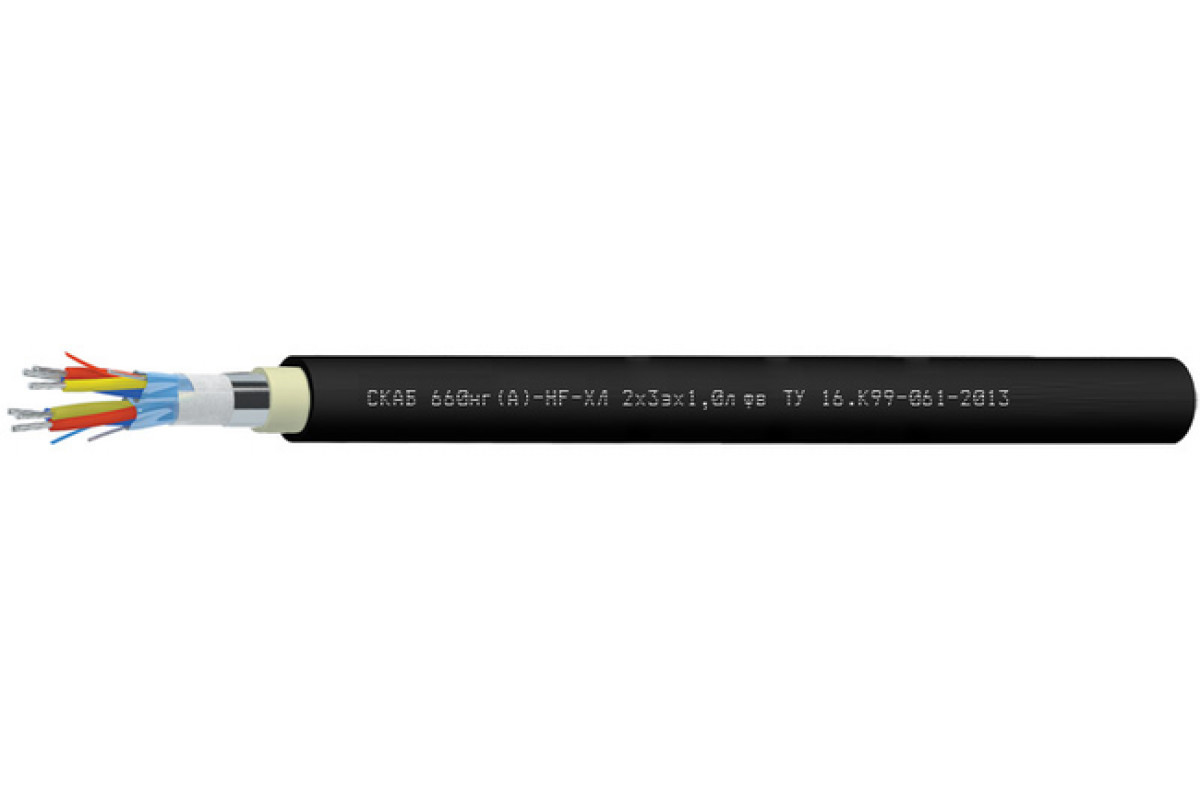

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ фв:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Срок службы по гарантии Кабель СКАБ 660нг(А)-HF-ХЛ фв:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,9	19,3	20,1	21,4	23,2
3	18,1	19,6	20,4	21,8	23,7
4	20	21,1	22	23,6	26,3
5	21,6	22,8	23,8	26,1	28,5
6	23,2	25	26,2	28,1	30,8
7	23,2	25	26,2	28,1	30,8
8	25,3	26,8	28,1	30,2	33,2
10	29,1	30,9	32,4	35,5	39,1
12	29,9	31,8	33,4	36,5	40,3
14	31,3	33,3	35,5	38,3	42,3
16	32,9	35,5	37,3	40,3	44,6
20	36,6	39	41	44,5	49,7
24	40,4	43,1	45,9	49,8	55,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	283,3	333,5	364	419,8	507,9
3	324,7	385,6	426,4	501,5	621,9
4	400,3	455,1	506,6	602,2	781,2
5	461,1	527,3	589,9	731	921,4
6	522,7	624,1	699	838	1 063
7	558,9	669,8	753,8	910,7	1 165,6
8	644,5	744,7	839,9	1 017,8	1 307,2
10	779,9	904,2	1 022,4	1 277,5	1 641
12	865,8	1 010,1	1 147,7	1 441,1	1 866,9
14	961,6	1 126,7	1 318,5	1 618	2 107,9
16	1 060,2	1 280,2	1 460,2	1 798,6	2 353
20	1 294,1	1 524,7	1 745,8	2 162,2	2 894,2
24	1 505,7	1 779,6	2 086,6	2 586,1	3 406,4

Электрические параметры СКАБ 660нг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
