СКАБ 250Кнг(А)-HF-ХЛ фв

СКАБ 250Кнг(А)-HF-ХЛ Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Предназначение кабеля СКАБ 250Кнг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 250Кнг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

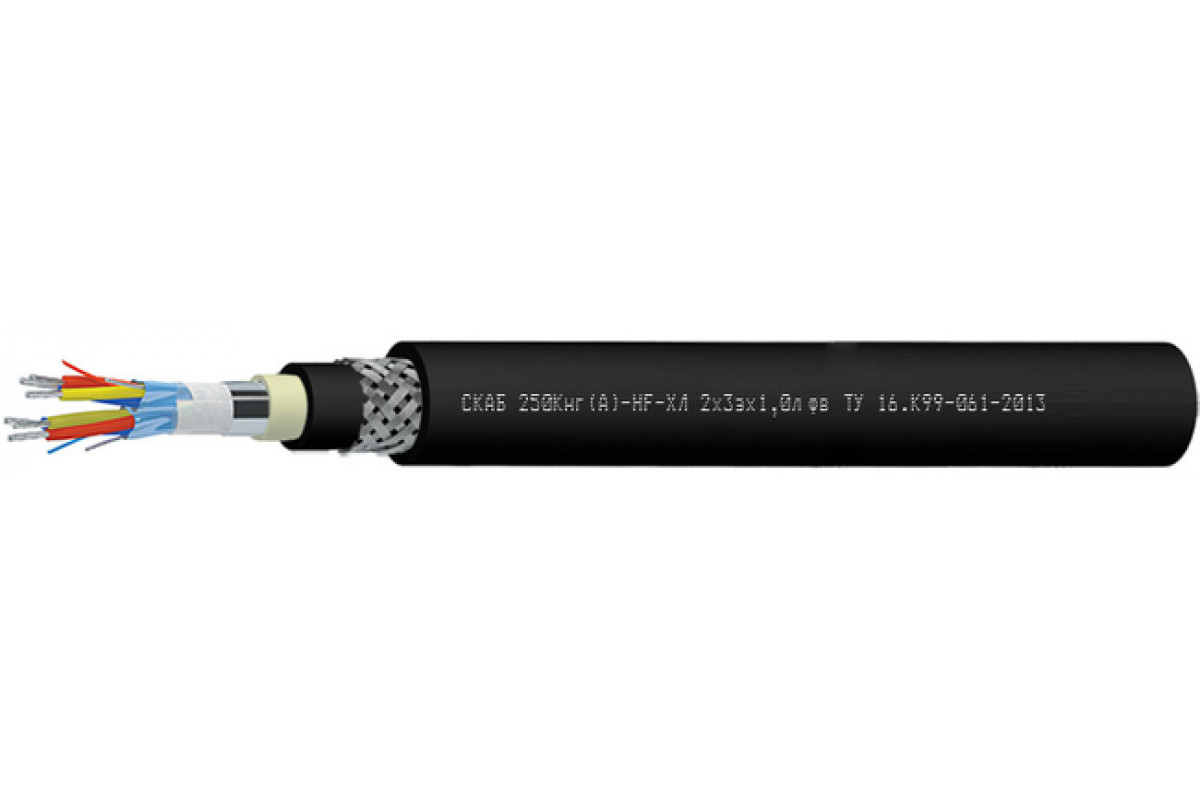

Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛ фв:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Срок гарантии Кабель СКАБ 250Кнг(А)-HF-ХЛ фв:

кабелей СКАБ 250Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,1	22	22,8	25	26,8
3	21,2	22,2	23	25,3	27,2
4	22,4	24	25,3	26,9	29
5	24,2	25,8	26,9	28,6	31,5
6	26	27,3	28,5	30,9	33,6
7	26	27,3	28,5	30,9	33,6
8	27,3	28,8	30,6	32,7	36,1
10	31	32,8	34,3	37,3	41,4
12	31,7	33,5	35,6	38,2	43,4
14	32,8	34,8	36,9	39,8	45,2
16	34,2	36,7	38,5	42,9	47,6
20	37,3	39,7	43,1	46,9	51,7
24	41	44,6	47,3	51,2	57,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	500	545	585,3	704,2	818,2
3	533,8	589,2	639,9	779,1	928,1
4	599,2	686,2	775,8	891,5	1 074,7
5	689,1	796,4	872,6	1 011,7	1 261,7
6	787,3	882,5	970,6	1 160,6	1 423,2
7	817	921	1 017,8	1 224,8	1 516,2
8	886,5	1 006,4	1 144,4	1 348,2	1 711
10	1 075,1	1 224,7	1 359,1	1 651,1	2 098,8
12	1 157	1 325,8	1 514,2	1 807,1	2 469,4
14	1 252,6	1 440,2	1 654,6	1 988,9	2 719,4
16	1 356,6	1 603,3	1 803,4	2 366,8	3 031,1
20	1 598,8	1 856,9	2 290,8	2 805,8	3 562,5
24	1 866,7	2 322,3	2 660,2	3 226,9	4 236

Электрические параметры СКАБ 250Кнг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	153,0	162,5	181,0	201,6	222,3	234,4	307,7	360,7	384,4	486,7	521,0	594,1	671,7
0,75	160,6	170,6	190,0	211,7	233,4	246,1	323,1	378,7	403,6	511,0	547,0	623,8	705,3
1,0	170,2	181,3	202,6	226,3	309,2	324,4	345,7	406,4	511,2	552,0	591,4	671,7	760,8
1,5	186,3	199,1	223,5	310,3	341,5	359,0	383,4	537,9	571,6	614,3	659,4	751,4	982,9
2,5	247,1	263,0	344,0	383,1	422,3	444,0	474,4	636,9	677,9	729,7	792,8	909,0	1134,5

ТУ 16.К99-061-2013
