СКАБ 250Кнг(А)-LS фв

Код товара: 1788

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Прикладное назначение кабеля СКАБ 250Кнг(А)-LS фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 250Кнг(А)-LS фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

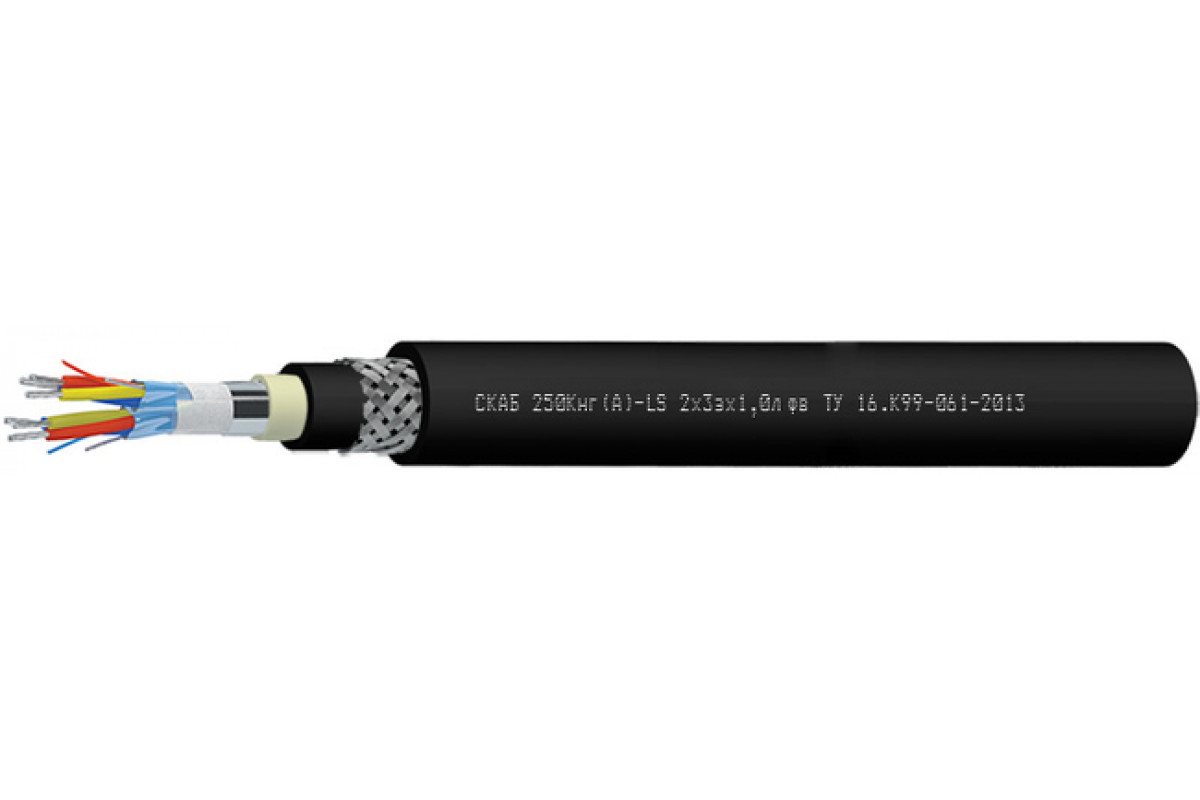

Конструкция Кабель СКАБ 250Кнг(А)-LS фв:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ 250Кнг(А)-LS фв:

кабелей СКАБ 250Кнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	21,1	22	22,8	25	26,8
3	21,2	22,2	23	25,3	27,2
4	22,4	24	25,3	26,9	29
5	24,2	25,8	26,9	28,6	31,5
6	26	27,3	28,5	30,9	33,6
7	26	27,3	28,5	30,9	33,6
8	27,3	28,8	30,6	32,7	36,1
10	31	32,8	34,3	37,3	41,4
12	31,7	33,5	35,6	38,2	43,4
14	32,8	34,8	36,9	39,8	45,2
16	34,2	36,7	38,5	42,9	47,6
20	37,3	39,7	43,1	46,9	51,7
24	41	44,6	47,3	51,2	57,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	516,5	562,4	603,6	726,6	842,6
3	550,6	607,1	658,7	802,1	953,6
4	617,5	706,9	799	916,6	1 102,6
5	710,2	820,3	897,9	1 039,2	1 294
6	811,5	908,4	997,9	1 192,1	1 458,3
7	841,4	947,3	1 045,5	1 256,7	1 551,8
8	912,7	1 034,5	1 175,9	1 382,5	1 751,5
10	1 106,9	1 259,1	1 395,6	1 693,2	2 148,4
12	1 190,2	1 361,6	1 554,3	1 851,1	2 521,8
14	1 287,7	1 478,1	1 697,1	2 035,5	2 775
16	1 393,7	1 645,6	1 848,4	2 419,3	3 092,9
20	1 642,2	1 904	2 343,9	2 867,1	3 631,7
24	1 917,3	2 377,8	2 722,2	3 295,4	4 320

Электрические параметры СКАБ 250Кнг(А)-LS фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	153,0	162,5	181,0	201,6	222,3	234,4	307,7	360,7	384,4	486,7	521,0	594,1	671,7
0,75	160,6	170,6	190,0	211,7	233,4	246,1	323,1	378,7	403,6	511,0	547,0	623,8	705,3
1,0	170,2	181,3	202,6	226,3	309,2	324,4	345,7	406,4	511,2	552,0	591,4	671,7	760,8
1,5	186,3	199,1	223,5	310,3	341,5	359,0	383,4	537,9	571,6	614,3	659,4	751,4	982,9
2,5	247,1	263,0	344,0	383,1	422,3	444,0	474,4	636,9	677,9	729,7	792,8	909,0	1134,5
