СКАБ 250КГнг(А)-HF-ХЛ фв

СКАБ 250КГнг(А)-HF-ХЛ Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Целевое использование кабеля СКАБ 250КГнг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно задействовать Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

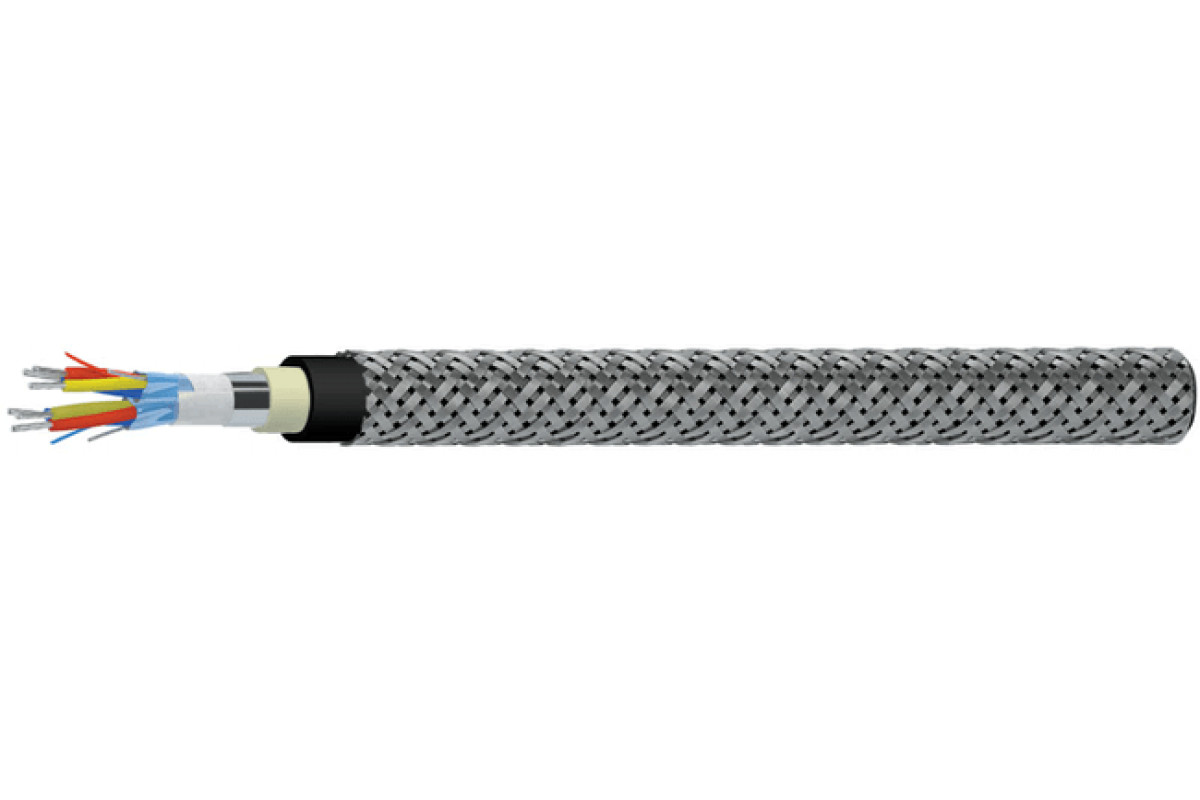

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок технической исправности Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,5	18,4	19,2	21	22,8
3	17,6	18,6	19,4	21,3	23,2
4	18,8	20,4	21,3	22,9	25
5	20,6	21,8	22,9	24,6	27,5
6	22	23,3	24,5	26,9	29,6
7	22	23,3	24,5	26,9	29,6
8	23,3	24,8	26,6	28,7	31,7
10	27	28,8	30,3	32,9	37
12	27,7	29,5	31,2	33,8	39
14	28,8	30,8	32,5	35,4	40,8
16	30,2	32,3	34,1	38,5	42,8
20	32,9	35,3	38,7	42,1	46,9
24	36,6	40,2	42,5	46,4	52,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	334	370,9	404,3	484,3	580,4
3	367	413,8	457	556,2	686
4	422	495,6	552,8	653	814,7
5	496,5	568,3	634,1	755,9	977,8
6	557,8	639,6	716,1	882,9	1 118,7
7	587,5	678,1	763,3	947,1	1 211,6
8	643,5	748,6	870	1 052,6	1 351,1
10	796,6	928,3	1 047,3	1 277,7	1 681,6
12	871,8	1 021,9	1 160,2	1 423,8	2 031
14	955,6	1 123,4	1 285,4	1 588,5	2 261,3
16	1 046,5	1 236,9	1 417,1	1 933,2	2 505,1
20	1 225,8	1 457,8	1 855,1	2 287,3	2 987
24	1 454,7	1 870,9	2 137,7	2 658,2	3 542,3

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0

ТУ 16.К99-061-2013
