СКАБ 250Кнг(А)-LSл фв

Код товара: 1783

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Функциональное назначение кабеля СКАБ 250Кнг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 250Кнг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

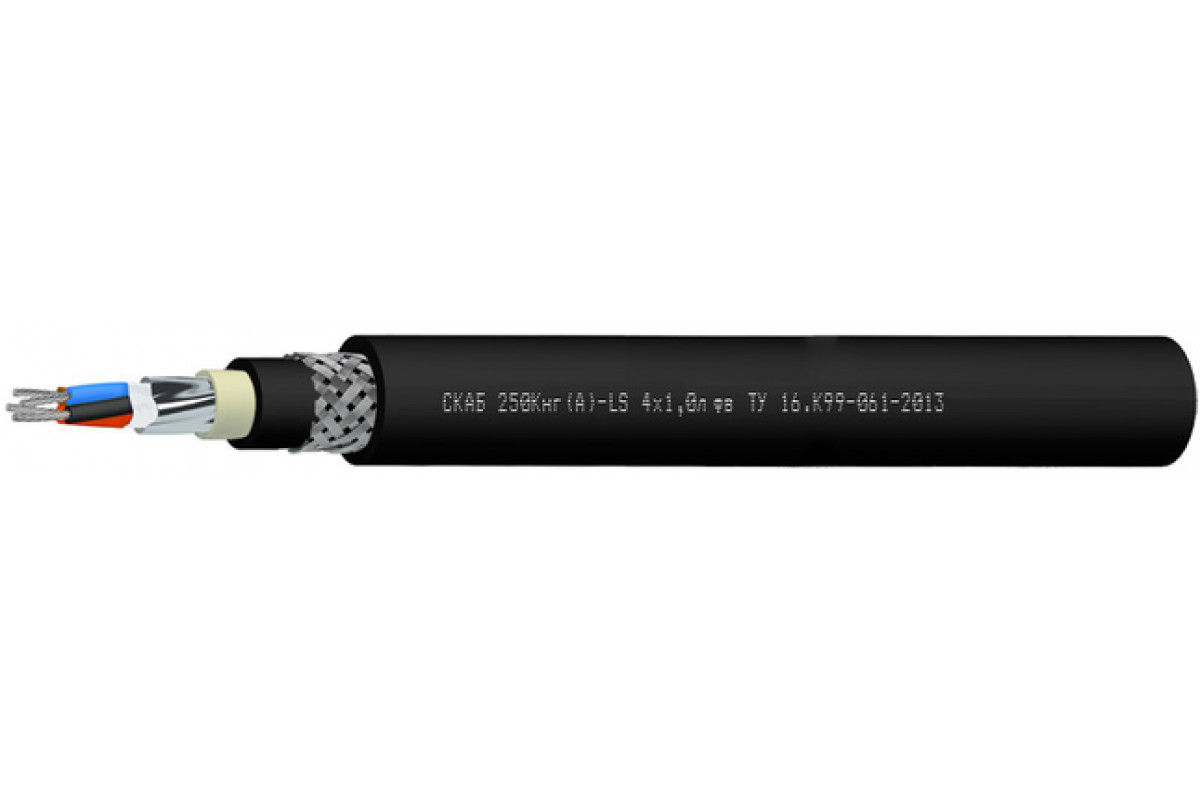

Конструкция Кабель СКАБ 250Кнг(А)-LSл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период использования Кабель СКАБ 250Кнг(А)-LSл фв:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	16	16,5	17	17,7	18,7
5	17,2	17,7	18,2	19	20,2
6	17,2	17,8	18,3	19,2	20,5
7	17,2	17,8	18,3	19,2	20,5
8	17,7	18,4	19	20	21,4
10	19,1	19,9	20,6	21,8	23,5
12	19,3	20,2	21	22,2	24,8
14	19,8	20,8	21,5	22,9	25,6
19	21	22	22,9	25,3	27,4
24	22,9	25	26,1	27,9	30,9
27	23,1	25,3	26,4	28,3	31,4
30	23,6	25,9	27	29	32,1
37	25,7	27,1	28,4	31	33,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	338	363,8	388,1	431,8	501,2
5	383,2	412,9	443,7	496,7	577,8
6	386	424,3	457,9	517,5	610,9
7	394	435,2	471,6	536,7	639,6
8	419,4	463,7	506	579,9	696,5
10	477,4	529,6	582,3	673,6	815,6
12	500,8	563,1	619,6	722,2	939,5
14	531,2	601,4	665	781,8	1 020,9
19	605,6	692,3	773,3	975,8	1 223
24	703,3	859,1	964,5	1 155,4	1 496,2
27	734,8	902,5	1 017,4	1 225,3	1 595,8
30	774,2	951,8	1 075,6	1 303,5	1 708,9
37	914	1 068,7	1 216,4	1 521,7	1 968,2

Электрические параметры СКАБ 250Кнг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	111,7	120,8	129,7	134,5	141,3	161,5	170,0	180,8	206,4	240,9	251,9	321,6	356,4
0,75	117,3	126,8	136,2	141,2	148,4	169,6	178,5	189,8	216,7	252,9	264,5	337,7	374,2
1,0	123,1	133,5	143,8	149,3	157,2	180,3	190,1	202,5	232,1	331,4	345,1	362,2	402,3
1,5	132,8	144,6	156,4	162,8	171,8	198,2	209,5	223,7	257,8	367,6	383,5	403,1	449,2
2,5	147,3	161,4	175,4	182,9	193,7	225,0	238,5	314,4	359,9	497,7	518,0	543,6	607,3

ТУ 16.К99-061-2013
