СКАБ 250КГнг(А)-HF-ХЛ фв

Производитель: НПП Спецкабель
Код товара: 1781
Доступность: На складе
СКАБ 250КГнг(А)-HF-ХЛ Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Использование кабеля СКАБ 250КГнг(А)-HF-ХЛ фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо задействовать Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

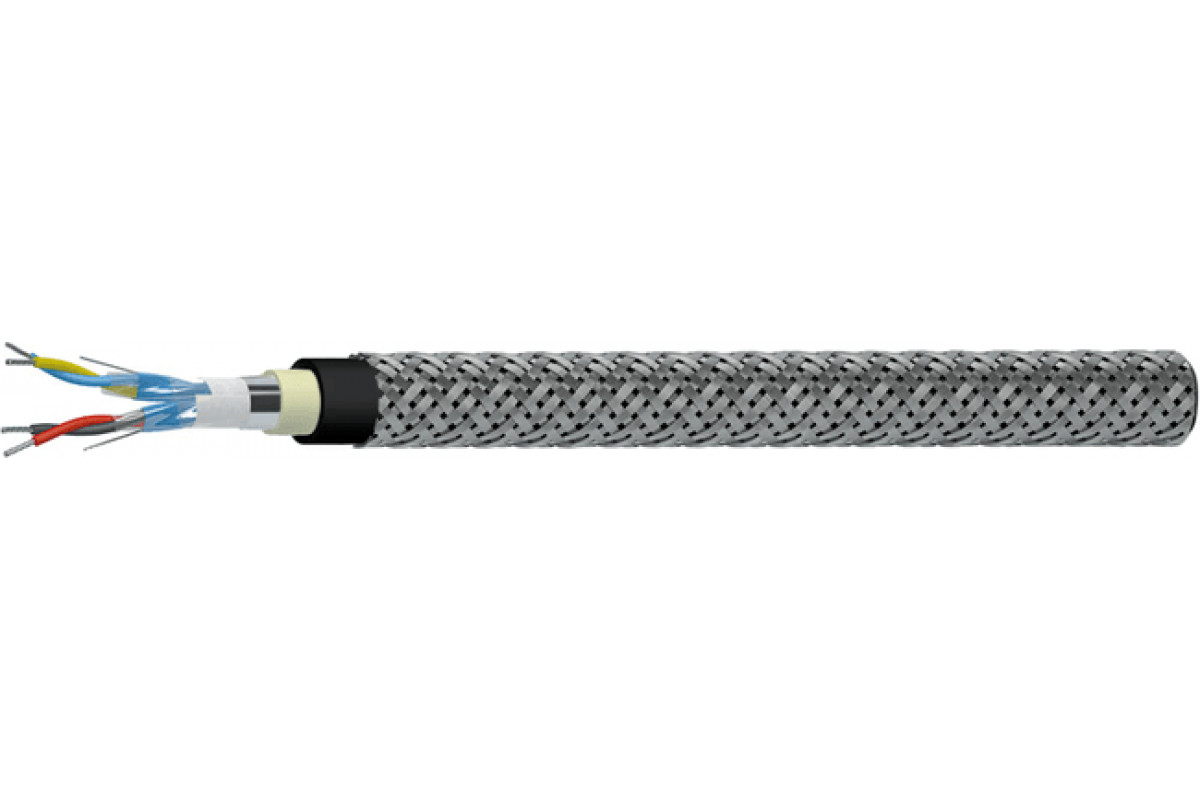

    Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок функционирования Кабель СКАБ 250КГнг(А)-HF-ХЛ фв:

    кабелей СКАБ 250КГнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    21717,818,520,221,9
    31717,918,720,522,3
    418,119,12021,923,9
    519,32121,923,626,3
    621,122,423,425,228,3
    721,122,423,425,728,3
    822,423,824,927,430,2
    1025,427,52931,434,7
    1226,528,229,732,235,7
    1427,629,43133,738,8
    1628,830,832,535,340,7
    2031,433,635,540,144,5
    2434,438,340,44449,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2306,8337,9363,5430,3504,9
    3330,7368,7401,2481,3579,1
    4377421,9462,3559,9678,3
    5423,5497,7548,5639810,1
    6491,6554,3613,6718918
    7513,5582,2647,4791,6982,6
    8562,5641,1713,3872,81 092,2
    10670,9794,5882,11 053,51 319,3
    12753863,1968,61 160,31 471,2
    14823,4945,61 064,11 283,91 811,3
    16894,11 034,71 165,21 4121 997,3
    201 039,31 2061 367,91 849,62 349,6
    241 191,51 564,91 763,22 139,82 780,4

    Электрические параметры СКАБ 250КГнг(А)-HF-ХЛ фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    49,1

    55,0

    63,9

    73,6

    83,3

    90,0

    98,3

    137,3

    150,6

    165,9

    203,1

    238,8

    276,7

    0,75

    51,6

    57,7

    67,1

    77,3

    87,5

    94,5

    103,2

    144,2

    158,1

    174,2

    213,3

    250,7

    290,5

    1,0

    55,5

    62,3

    72,6

    83,8

    95,1

    102,9

    129,7

    156,8

    172,2

    212,6

    233,5

    273,3

    317,0

    1,5

    62,1

    70,0

    81,9

    94,8

    125,4

    134,9

    146,8

    200,9

    219,5

    242,5

    265,1

    310,9

    394,9

    2,5

    72,0

    81,6

    95,8

    129,6

    146,7

    158,2

    194,8

    237,0

    259,4

    285,4

    312,5

    401,7

    466,0


    ТУ 16.К99-061-2013
