СКАБ 250КГнг(А)-HF-ХЛл фв

Производитель: НПП Спецкабель
Код товара: 1780
Доступность: На складе
СКАБ 250КГнг(А)-HF-ХЛ Nx2xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Практическое использование кабеля СКАБ 250КГнг(А)-HF-ХЛл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно задействовать Кабель СКАБ 250КГнг(А)-HF-ХЛл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

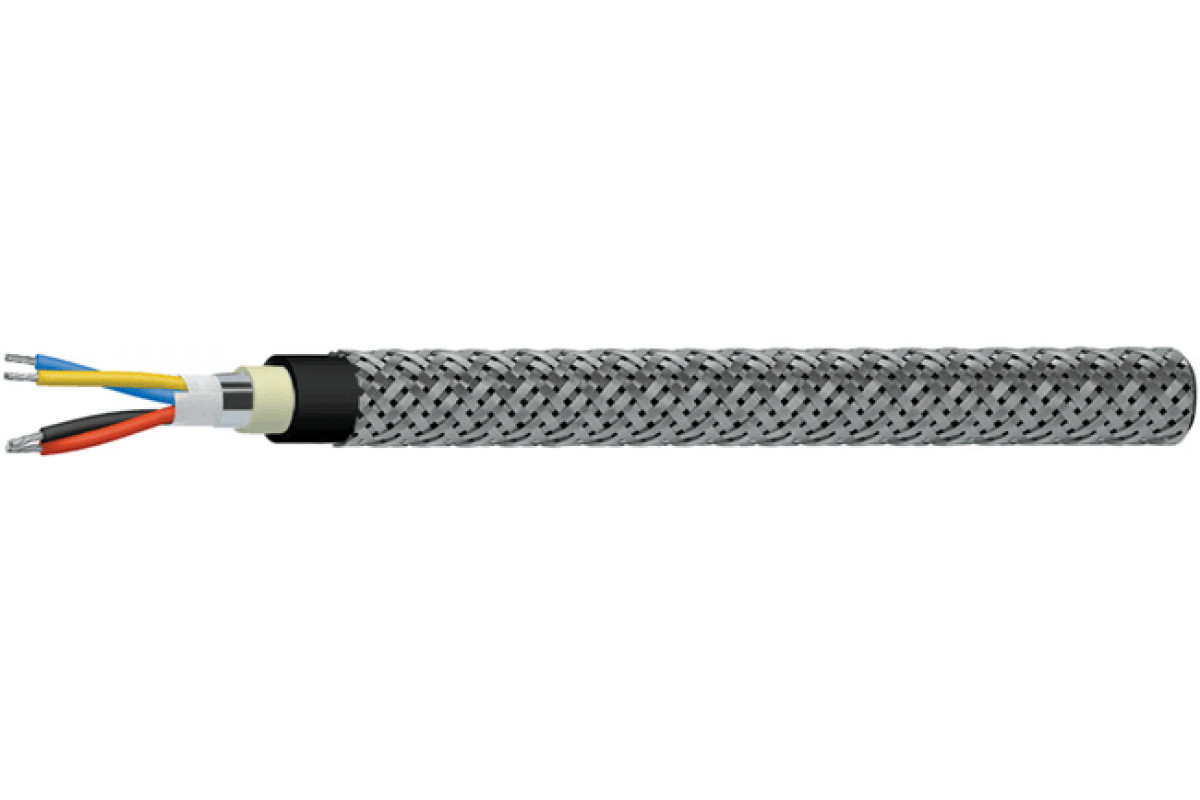

    Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл фв:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок использования Кабель СКАБ 250КГнг(А)-HF-ХЛл фв:

    кабелей СКАБ 250КГнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,712,112,41313,9
    216,116,917,618,821
    31616,917,71921,3
    4171818,920,822,9
    518,119,220,722,324,6
    619,32122,123,926,9
    719,32122,123,926,9
    820,922,323,525,428,7
    1023,625,227,229,632,9
    1224,126,427,930,333,8
    1425,127,52931,735,4
    1626,728,730,433,238,5
    202931,233,136,842,2
    2431,734,236,841,346,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1174,2188,5201,4224,9259,8
    2278,2305,4331,5379,1471,1
    3293,7327,7360,3422,1533,7
    4330,2373,2412,6507,8624,6
    5366,5418,9487,7578,2718,5
    6406,2486,1543,5649,5841,1
    7421,8507,3570,4687,4897,8
    8481557,7626,5756,9995,1
    10568,6667,2775939,31 202,4
    12612,4742,9845,31 032,91 336,1
    14663,8809,1926,41 140,31 483,4
    16743,7878,51 006,21 247,21 813,1
    20856,11 023,51 177,31 500,72 137,2
    24980,51 172,51 393,31 8882 475,5

    Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    30,3

    50,0

    55,8

    64,6

    74,2

    83,7

    90,4

    98,6

    136,9

    150,0

    165,1

    180,9

    237,0

    274,3

    0,75

    31,8

    52,5

    58,6

    67,8

    77,9

    87,9

    94,9

    103,5

    143,7

    157,5

    173,4

    189,9

    248,8

    288,0

    1,0

    33,9

    56,4

    63,2

    73,4

    84,4

    95,5

    103,2

    129,7

    156,3

    171,6

    211,4

    232,1

    271,3

    314,5

    1,5

    37,3

    63,0

    70,9

    82,7

    95,4

    125,5

    135,0

    146,8

    200,0

    218,5

    241,3

    263,7

    308,9

    391,7

    2,5

    43,3

    73,8

    83,3

    97,4

    112,6

    147,9

    159,3

    173,4

    237,4

    259,6

    285,4

    312,3

    400,6

    466,2


    ТУ 16.К99-061-2013
