СКАБ 250КГнг(А)-LSл фв

СКАБ 250КГнг(А)-LS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Операционное применение кабеля СКАБ 250КГнг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250КГнг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

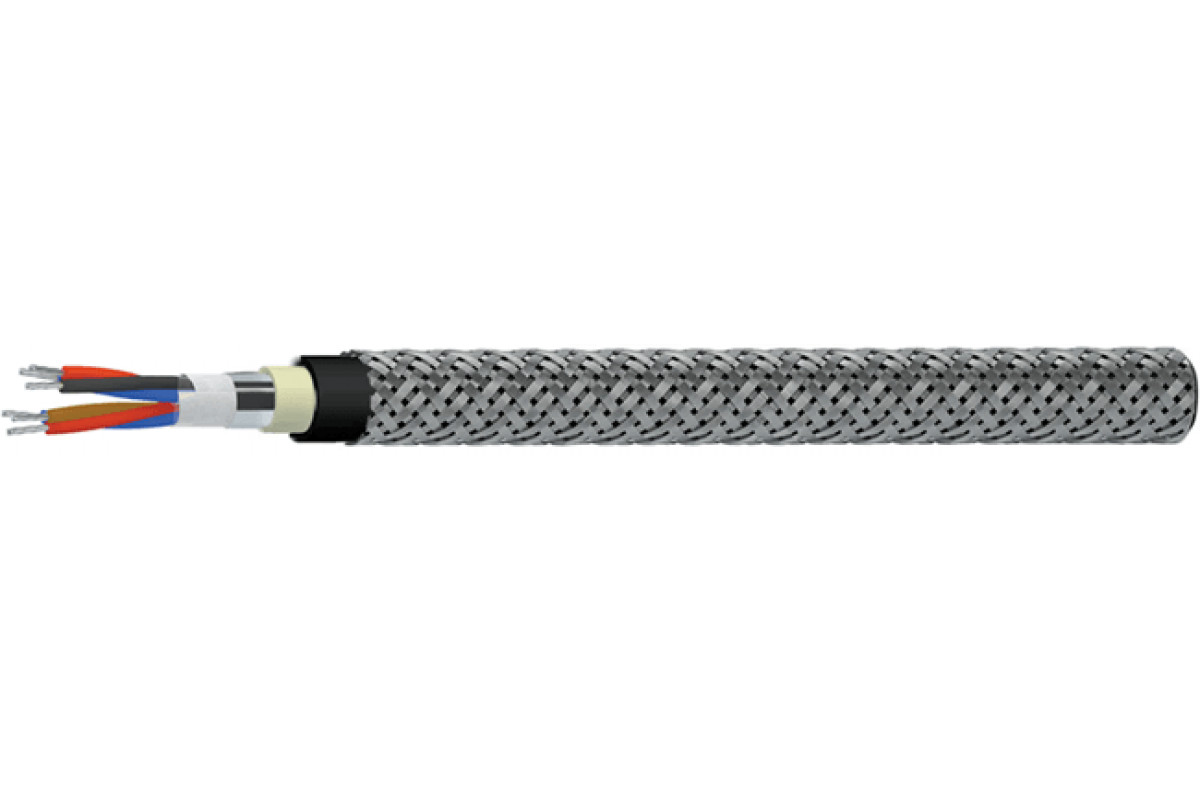

Конструкция Кабель СКАБ 250КГнг(А)-LSл фв:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок эксплуатационной пригодности Кабель СКАБ 250КГнг(А)-LSл фв:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	11,9	12,4	12,8	13,4	14,3
2	16,6	17,5	18,3	19,6	21,9
3	16,6	17,6	18,4	19,8	22,3
4	17,7	18,8	19,7	21,8	23,9
5	18,9	20,6	21,6	23,4	26,3
6	20,6	22	23,1	25,1	28,3
7	20,6	22	23,1	25,1	28,3
8	21,8	23,3	24,6	27,2	30,2
10	24,7	27	28,5	31,1	34,7
12	25,3	27,7	29,3	32	35,7
14	26,9	28,9	30,6	33,4	38,8
16	28	30,2	32	35	40,7
20	30,5	32,9	34,9	39,8	44,5
24	33,4	36,6	39,8	43,7	49,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	191,8	209	226	255	300,9
2	310,8	346,1	380,2	438,7	557,1
3	335,7	380,8	424,5	503,5	651
4	380,3	438,7	492,7	613	771,9
5	429,8	520,4	585,1	705,9	926,2
6	501,4	580,4	658,9	799	1 056,8
7	525	612,6	699,6	856,3	1 142,4
8	575,8	673,3	770,8	978	1 270,8
10	683,4	837,5	959	1 182,3	1 545,4
12	745,5	917,8	1 057,2	1 317,3	1 739,5
14	843,7	1 008,7	1 166,5	1 462,7	2 124,5
16	917,7	1 103,2	1 279,8	1 616,1	2 347,3
20	1 068,3	1 292	1 512,2	2 104,3	2 791,6
24	1 227,3	1 530,1	1 936,2	2 435,3	3 319,4

Электрические параметры СКАБ 250КГнг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
