СКАБ 250КГнг(А)-LSл фв

СКАБ 250КГнг(А)-LS NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Оперативная роль кабеля СКАБ 250КГнг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250КГнг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

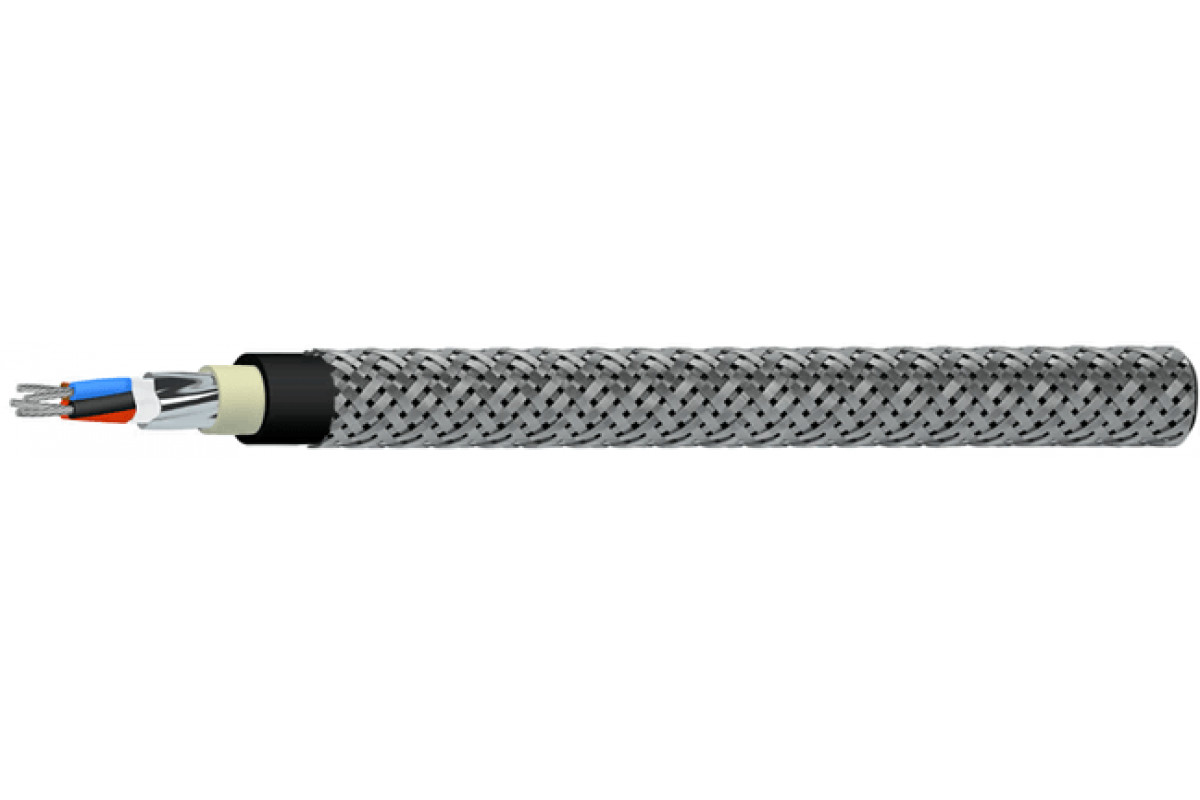

Конструкция Кабель СКАБ 250КГнг(А)-LSл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийное обслуживание Кабель СКАБ 250КГнг(А)-LSл фв:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,4	12,9	13,4	14,1	14,4
5	13,6	14,1	14,6	15,4	15,8
6	13,6	14,2	14,7	15,6	16,1
7	13,6	14,2	14,7	15,6	16,1
8	14,1	14,8	15,4	16,4	17
10	15,5	16,3	17	18,2	19,1
12	15,7	16,6	17,4	18,6	20
14	16,2	17,2	17,9	19,3	20,8
19	17,4	18,4	19,3	21,3	22,6
24	19,3	21	22,1	23,9	26
27	19,5	21,3	22,4	24,3	26,4
30	20	21,9	23	25	27,2
37	21,7	23,1	24,4	27	29

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	210,3	231,3	251,6	288,4	348,2
5	244,6	269	295,2	340,5	410,9
6	247,8	280,1	308,6	359,6	441,1
7	255,7	291	322,3	378,9	469,8
8	275,7	313,5	350,2	414,7	518,2
10	321,2	365,4	411,3	491,3	617,3
12	341,9	395,9	445,3	536,2	708,1
14	367,6	429	485,1	589,3	781,3
19	431,4	508,1	580,7	739,6	964,8
24	511,1	625,9	720	891,9	1 202
27	539,9	666,1	769,3	957,7	1 296,9
30	574,6	709,6	821,2	1 028,9	1 401,8
37	674,2	813,4	947,8	1 226,8	1 642,4

Электрические параметры СКАБ 250КГнг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
