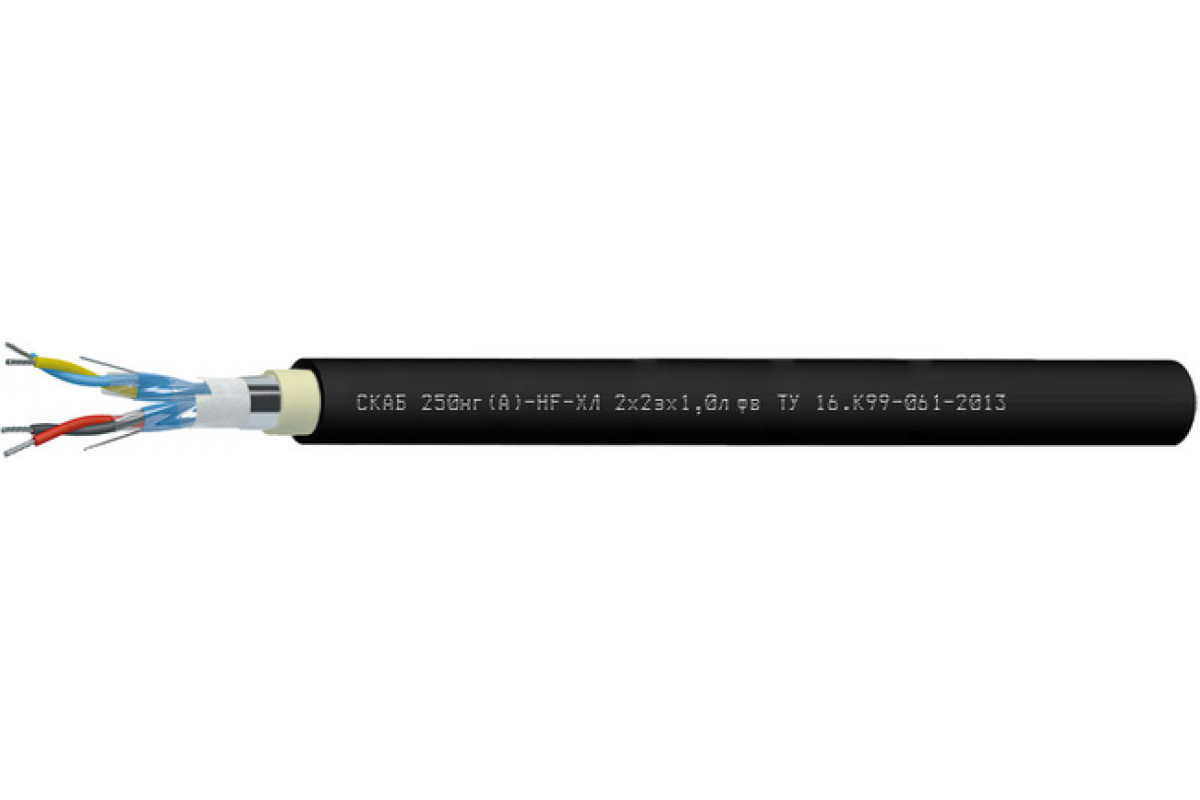

СКАБ 250нг(А)-HF-ХЛ фв

Код товара: 1772

Доступность: На складе

Описание

СКАБ 250нг(А)-HF-ХЛ Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки

Тип использования кабеля СКАБ 250нг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается использовать Кабель СКАБ 250нг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ фв:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийное покрытие Кабель СКАБ 250нг(А)-HF-ХЛ фв:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	15,6	16,4	17,2	18,9	20,5
3	15,6	16,5	17,3	19,1	20,9
4	16,7	17,8	18,6	20,6	22,6
5	18	19,6	20,6	22,2	25
6	19,8	21	22,1	23,9	26,9
7	19,8	21	22,1	24,4	26,9
8	21	22,4	23,6	26,1	28,9
10	24	26,2	27,6	30	33,4
12	25,1	26,9	28,4	30,9	34,4
14	26,2	28,1	29,7	32,3	36,5
16	27,5	29,4	31,1	34	38,4
20	30	32,3	34,2	37,8	42,3
24	33	36	38,2	41,8	47,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	221,8	246,1	268,5	326,7	391,8
3	245,6	276,8	305,9	377,1	463,6
4	283,7	322,5	358,9	445,4	554,7
5	323,8	388,8	433,6	516,2	672,4
6	383	438,6	491	588	769,4
7	404,9	466,5	524,8	656,3	834,1
8	446,8	516,4	582,3	729,7	931,1
10	537,3	648,3	731,4	886	1 135,9
12	614,9	715,8	811,6	990,6	1 281,4
14	677,2	791,8	901	1 105,5	1 473,8
16	741,5	870,2	993	1 223,2	1 636,2
20	871,7	1 028,5	1 178,5	1 496,9	1 963,4
24	1 009	1 229,1	1 409,2	1 747,6	2 347,6

Электрические параметры СКАБ 250нг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0
