СКАБ 660Кнг(А)-FRHF-ХЛл ф

Производитель: НПП Спецкабель
Код товара: 1757
Доступность: На складе
СКАБ 660Кнг(А)-FRHF-ХЛ Nx2xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Технологическая функция кабеля СКАБ 660Кнг(А)-FRHF-ХЛл ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается задействовать Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

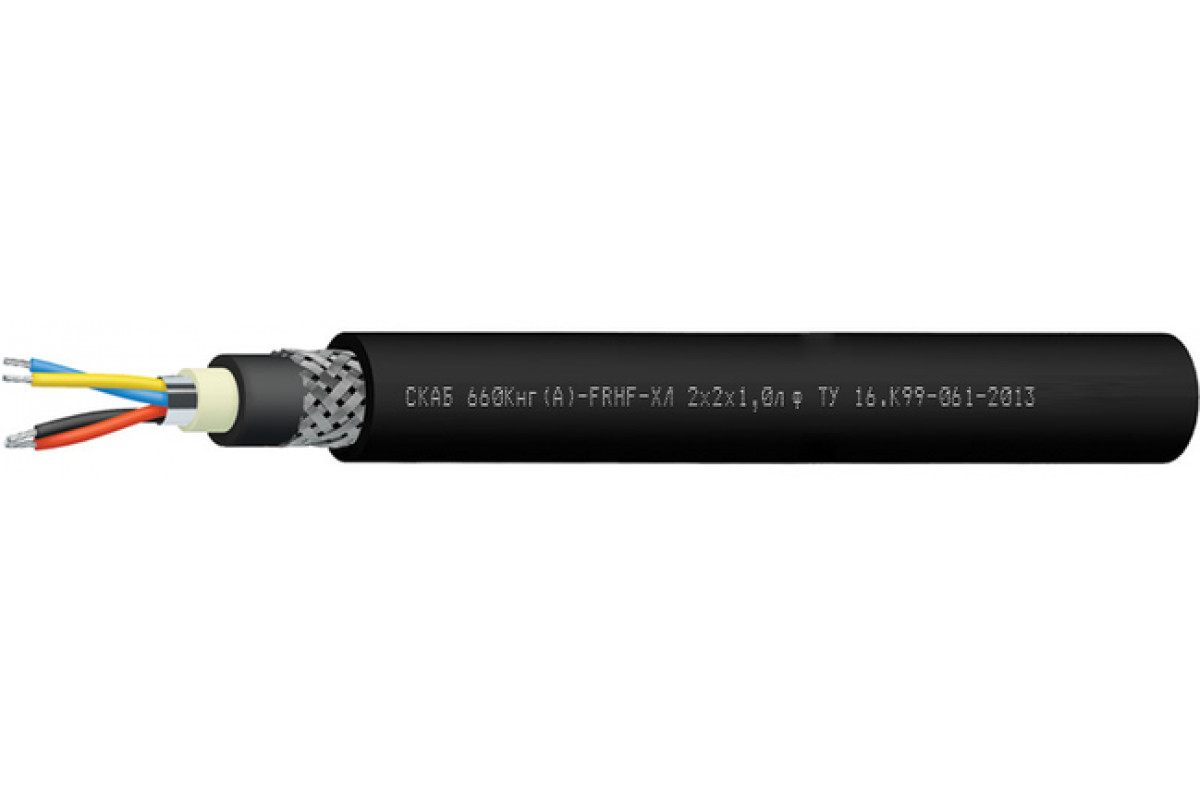

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Срок службы по гарантии Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    116,717,117,41818,9
    222,523,324,926,127,8
    323,325,125,927,229
    425,726,727,629,131,6
    527,428,529,531,633,9
    629,230,93233,836,7
    729,230,93233,836,7
    831,432,83436,339,1
    1035,937,53942,846,5
    1236,738,54043,847,7
    1438,240,143,146,149,8
    1639,943,34548,252,1
    2044,847,449,35357,9
    2449,351,854,458,464

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1331,7350,8367,4396,9441,2
    2520,1559,6639,4698,6792,2
    3572,8665708,5781,7897,4
    4688746,9797,48901 064
    5763,5831,2891,81 036,61 207,4
    6843,3951,11 0231 152,61 389,8
    7868,8983,21 061,51 203,21 460,9
    8977,51 074,61 1611 353,31 607,5
    101 191,71 310,11 418,81 806,62 178,4
    121 2701 404,51 528,31 946,22 367,7
    141 370,61 519,61 852,12 156,52 588,3
    161 474,51 833,92 000,52 340,32 822,6
    201 884,52 145,32 344,82 760,73 396,8
    242 186,82 435,32 726,93 221,53 973,2

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    140,9

    214,8

    228,7

    301,9

    335,5

    369,1

    388,0

    443,4

    525,1

    560,0

    603,6

    649,6

    835,1

    946,3

    0,75

    147,9

    225,5

    240,1

    317,0

    352,3

    387,6

    407,4

    465,6

    551,4

    588,0

    633,8

    682,1

    876,9

    993,6

    1,0

    153,2

    235,5

    251,3

    331,9

    369,6

    437,1

    459,0

    489,7

    581,0

    620,4

    669,5

    804,9

    926,7

    1056,0

    1,5

    161,9

    301,3

    319,5

    356,7

    398,3

    471,5

    499,3

    533,3

    630,3

    674,4

    814,1

    884,5

    1009,7

    1207,9

    2,5

    179,9

    335,8

    357,1

    399,6

    482,8

    532,7

    560,9

    599,9

    806,6

    860,0

    926,9

    997,5

    1201,4

    1365,4


    ТУ 16.К99-061-2013
