СКАБ 660КГнг(А)-FRLSл ф

СКАБ 660КГнг(А)-FRLS Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Оперативное использование кабеля СКАБ 660КГнг(А)-FRLSл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно использовать Кабель СКАБ 660КГнг(А)-FRLSл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

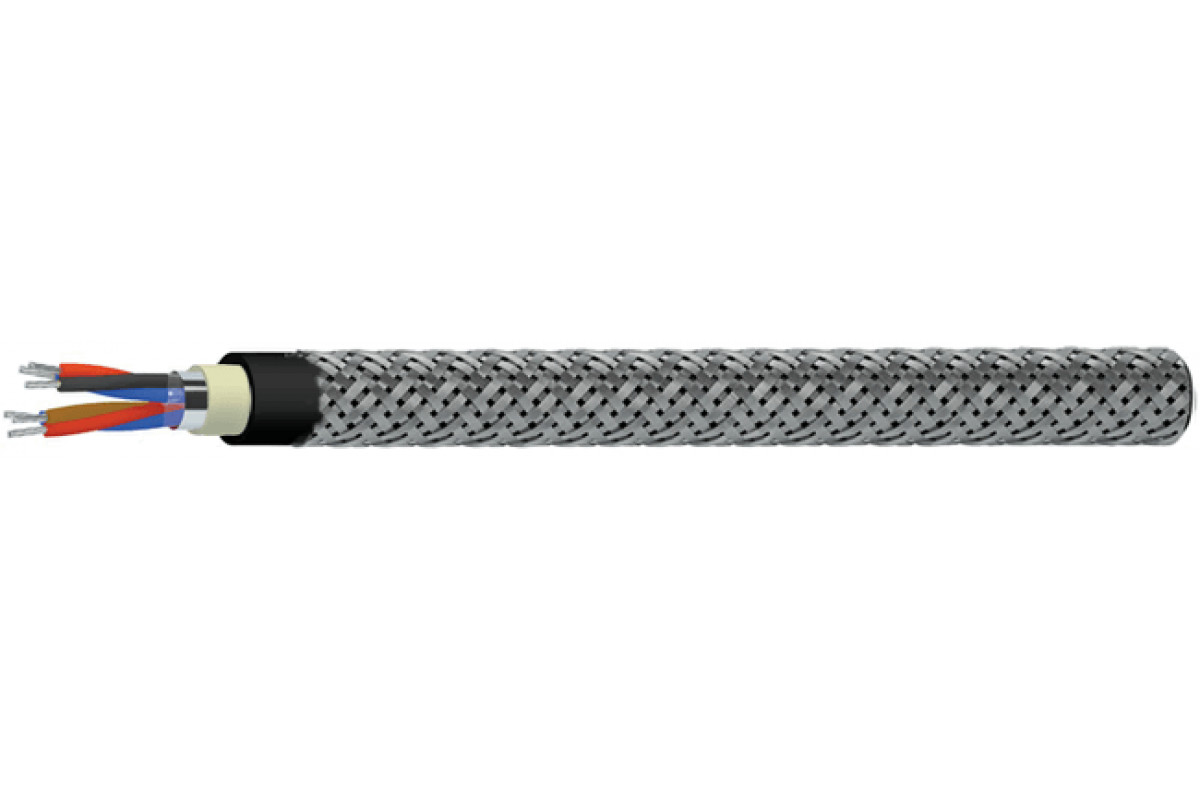

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл ф:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок технической исправности Кабель СКАБ 660КГнг(А)-FRLSл ф:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	13,5	13,9	14,3	15	15,9
2	19,7	21,1	21,9	23,2	25
3	21,2	22,1	23	24,3	26,8
4	22,8	23,9	24,8	26,9	29
5	24,6	26,3	27,3	29,1	31,5
6	27	28,3	29,5	31,4	34,1
7	27	28,3	29,5	31,4	34,1
8	28,8	30,3	31,6	33,7	37,2
10	33,2	35	37	40,5	44,1
12	34,1	36	39	41,7	45,4
14	35,7	39,1	40,8	43,7	48,2
16	39	41,1	42,9	45,9	50,7
20	42,7	45,1	47,1	51,1	55,8
24	47,1	50,3	52,6	56,5	62,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	231,1	250,3	268,7	299,7	348,1
2	394,3	453,7	485,6	547,4	648,3
3	470,6	521,8	566,7	652,1	812,4
4	541,8	605,9	664,1	797,5	966,8
5	619,8	721,2	792,4	921,1	1 129
6	722,6	813,5	897,8	1 049,2	1 291,5
7	763,8	861,7	955,5	1 125,2	1 398,2
8	843,1	951,2	1 058	1 252	1 599,6
10	1 014,4	1 152,8	1 319,7	1 703,9	2 111,5
12	1 111,6	1 268	1 598,5	1 894,1	2 362,2
14	1 222,6	1 582,9	1 764,4	2 090,2	2 679,6
16	1 518,8	1 731,9	1 931,5	2 308,6	2 958,6
20	1 771,1	2 037	2 279	2 789,6	3 528,2
24	2 044	2 397,1	2 690,1	3 245,8	4 190,5

Электрические параметры СКАБ 660КГнг(А)-FRLSл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1

ТУ 16.К99-061-2013
