СКАБ 250КГнг(А)-LSл ф

СКАБ 250КГнг(А)-LS Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Техническая цель кабеля СКАБ 250КГнг(А)-LSл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 250КГнг(А)-LSл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

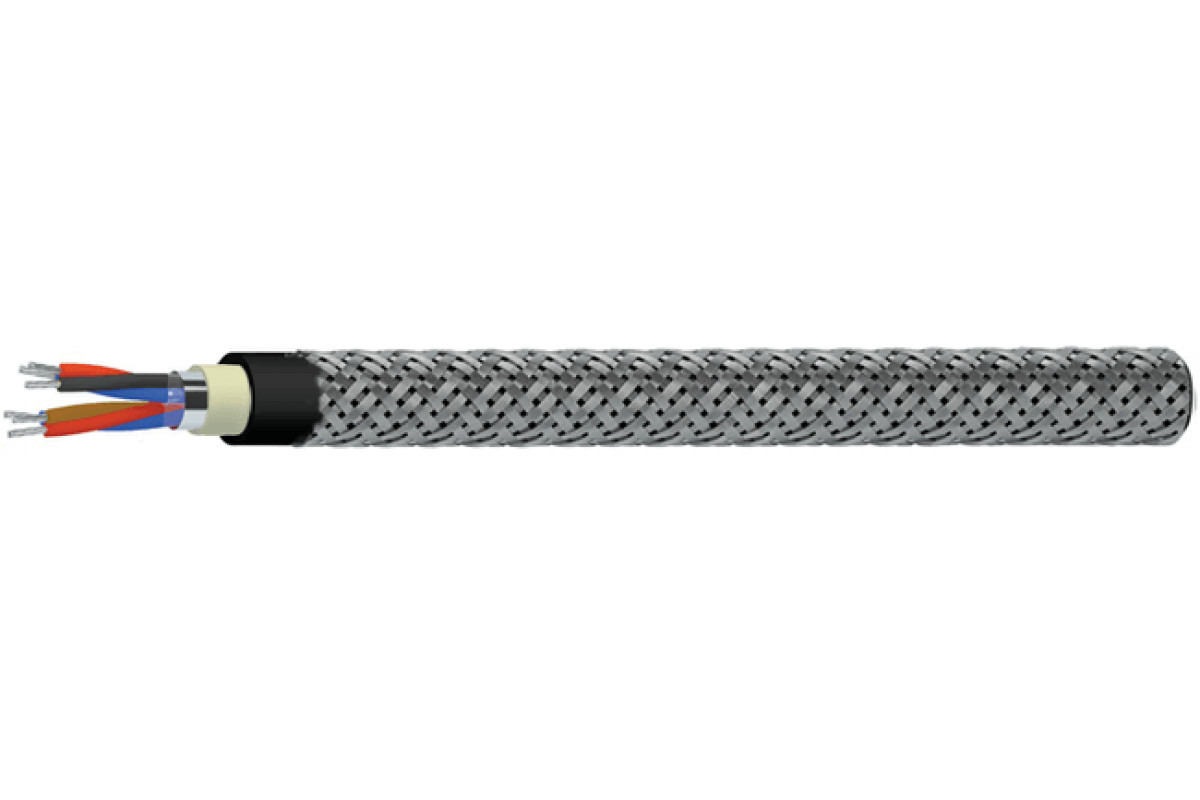

Конструкция Кабель СКАБ 250КГнг(А)-LSл ф:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период использования Кабель СКАБ 250КГнг(А)-LSл ф:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	11,3	11,8	12,2	12,8	13,7
2	15,4	16,3	17,1	18,4	20,7
3	16	17	17,8	19,2	21,7
4	17,1	18,2	19,1	21,2	23,3
5	18,3	19,5	21	22,8	25,2
6	19,5	21,4	22,5	24,5	27,7
7	19,5	21,4	22,5	24,5	27,7
8	21,2	22,7	24	26,6	29,6
10	24,1	26,4	27,9	30,5	34,1
12	24,7	27,1	28,7	31,4	35,1
14	26,3	28,3	30	32,8	37,3
16	27,4	29,6	31,4	34,4	40,1
20	29,9	32,3	34,3	39,2	43,9
24	32,8	35,5	39,2	43,1	49

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	175,7	192,9	208,6	237,9	284,3
2	277,9	312,9	347	405,2	516,2
3	313,3	360,6	399,8	477,1	621,8
4	357,4	415,1	468,3	587,3	745,1
5	404,9	474,4	558,4	675	866,8
6	453,5	552,2	628,4	769,3	1 021,8
7	477,2	585,5	671,2	826,6	1 107,3
8	548,4	647,3	740	944,8	1 237,4
10	655,6	805,5	925,3	1 146,4	1 507,1
12	715,5	881,8	1 022,3	1 277,7	1 700,1
14	811	974,7	1 129,7	1 423,1	1 945,3
16	882,9	1 068,8	1 244,3	1 573,6	2 302,7
20	1 031,5	1 255,8	1 469,8	2 055,4	2 742,6
24	1 187,8	1 453,5	1 887,4	2 387,2	3 265

Электрические параметры СКАБ 250КГнг(А)-LSл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
