СКАБ 660Кнг(А)-FRLSл ов

Код товара: 1602

Доступность: На складе

Описание

СКАБ 660Кнг(А)-FRLS NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Характеристика кабеля СКАБ 660Кнг(А)-FRLSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 660Кнг(А)-FRLSл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

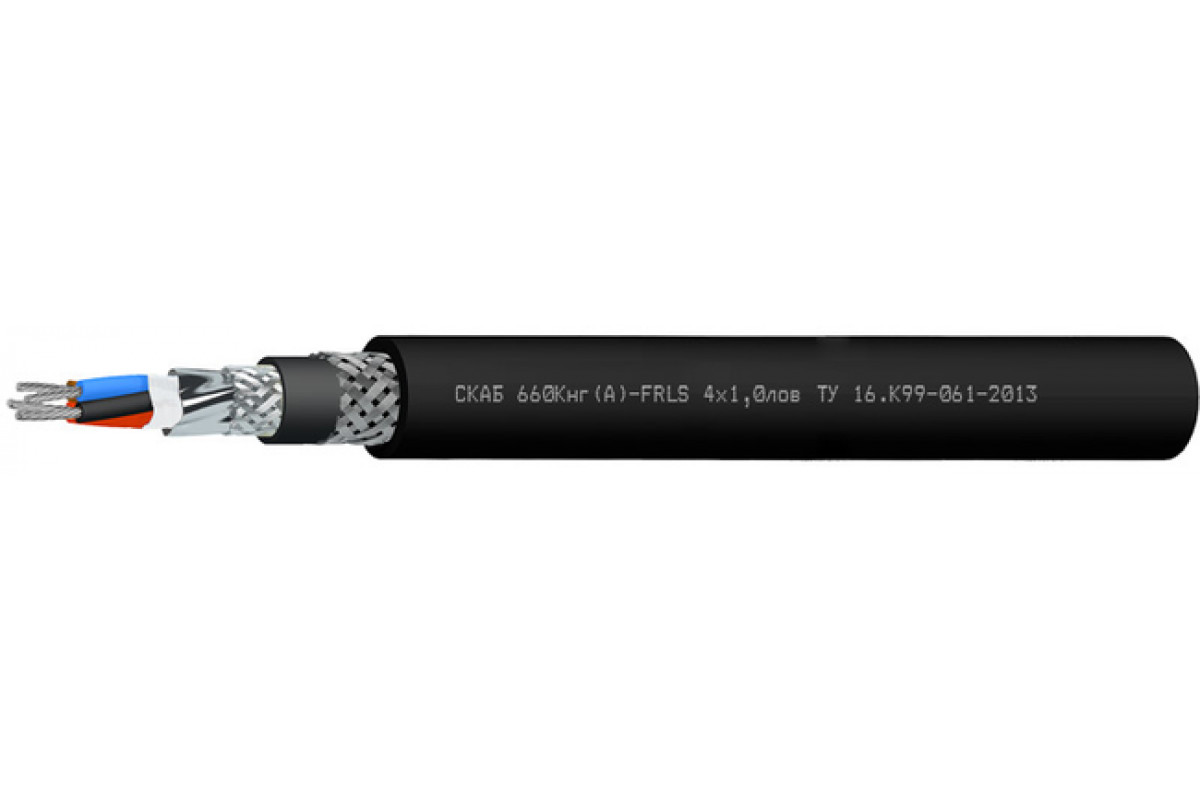

Конструкция Кабель СКАБ 660Кнг(А)-FRLSл ов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок работы Кабель СКАБ 660Кнг(А)-FRLSл ов:

кабелей СКАБ 660Кнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	17,1	17,6	18,1	18,8	19,8
5	18,6	19,1	19,6	20,4	21,6
6	18,8	19,5	20	20,9	22,2
7	18,8	19,5	20	20,9	22,2
8	19,7	20,4	21	22	23,4
10	21,7	22,6	23,3	25,4	27,1
12	22,2	23	24,3	25,9	27,7
14	22,9	24,3	25,5	26,9	28,7
19	25,5	26,6	27,5	29	31,8
24	28,4	30,4	31,5	33,3	36,6
27	28,9	30,9	32	33,8	37,2
30	29,6	31,7	32,8	34,8	38,3
37	31,6	33,5	34,8	37,3	40,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	368,9	397,9	420,5	467,7	536
5	426,6	460,1	488,9	544,5	627,8
6	443,6	481,4	516,1	577,6	676,6
7	457,5	500,3	536,8	604,5	714
8	495,6	542	583,4	662,2	783,5
10	577,8	634,3	686	834,7	987,2
12	616,8	684,1	766,3	904,3	1 082
14	666,9	764,8	857,8	984,9	1 187,6
19	833,8	930	1 017	1 181,7	1 500
24	986,8	1 163,7	1 271,9	1 483,2	1 885,9
27	1 043,2	1 227,5	1 350	1 577,7	2 016,8
30	1 106,1	1 305,5	1 437,9	1 687,4	2 162,6
37	1 275,2	1 480,1	1 638,4	1 977,2	2 503,7

Электрические параметры СКАБ 660Кнг(А)-FRLSл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0
