СКАБ 660КГнг(А)-FRLSл ов

Код товара: 1588

Доступность: На складе

Описание

СКАБ 660КГнг(А)-FRLS NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Практическое использование кабеля СКАБ 660КГнг(А)-FRLSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно применять Кабель СКАБ 660КГнг(А)-FRLSл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

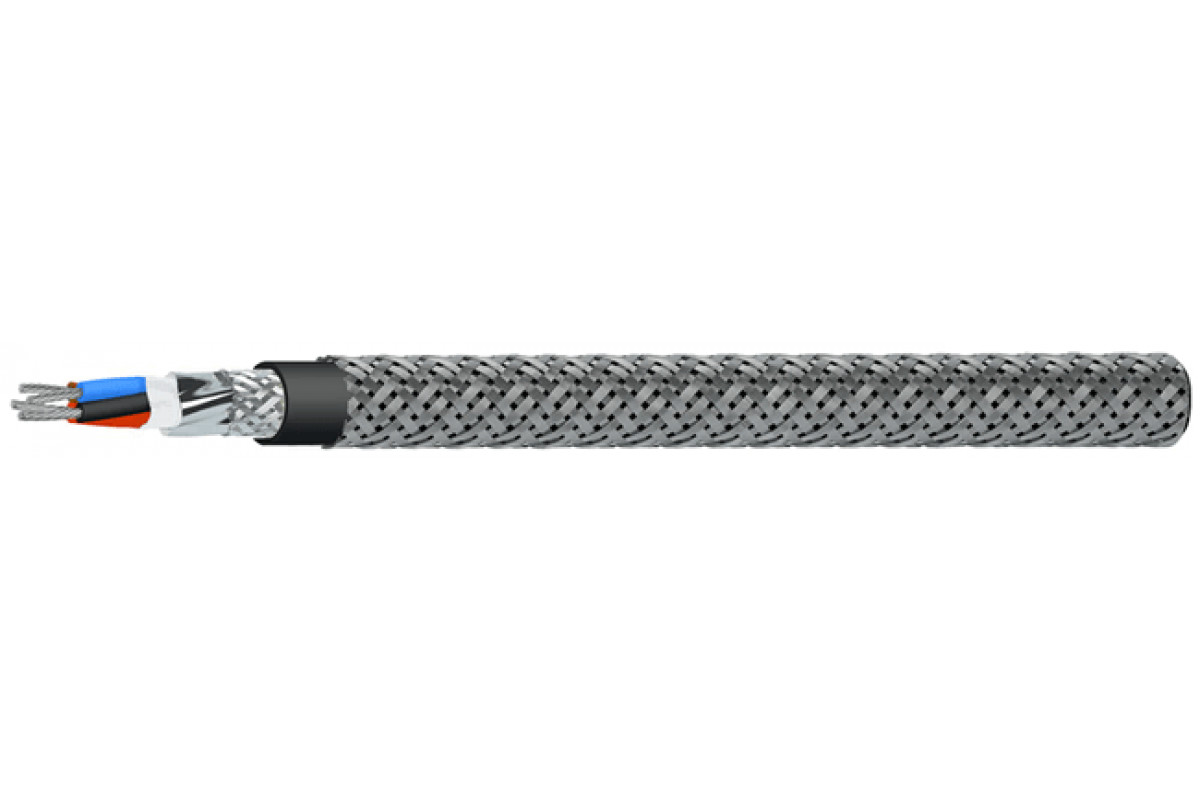

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл ов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный интервал Кабель СКАБ 660КГнг(А)-FRLSл ов:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	13,5	14	14,5	15,2	16,2
5	15	15,5	16	16,8	18
6	15,2	15,9	16,4	17,3	18,6
7	15,2	15,9	16,4	17,3	18,6
8	16,1	16,8	17,4	18,4	19,8
10	18,1	19	19,7	21,4	23,1
12	18,6	19,4	20,7	21,9	23,7
14	19,3	20,7	21,5	22,9	24,7
19	21,5	22,6	23,5	25	27,8
24	24,4	26,4	27,5	29,3	31,8
27	24,9	26,9	28	29,8	32,4
30	25,6	27,7	28,8	30,8	33,5
37	27,6	29,5	30,8	32,9	35,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	231	255,2	273,7	314,1	372,8
5	275	303,2	327,3	375,3	447,9
6	289,5	321,3	351	403,9	491
7	303,4	340,2	371,6	430,8	528,4
8	333,2	373,1	408,9	478,3	586,5
10	396,2	444,8	489,7	597,7	732,5
12	431,1	490,2	561,5	661,5	821
14	474,1	559,5	619,2	732,4	915,5
19	595,2	680,4	757,9	906,9	1 196,5
24	717,8	874,8	971,7	1 164	1 466
27	769,5	933,7	1 044,6	1 252,8	1 589,3
30	824,5	1 003,1	1 123,5	1 352,7	1 721,9
37	973,2	1 158,5	1 303,5	1 582,3	2 033,2

Электрические параметры СКАБ 660КГнг(А)-FRLSл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
