СКАБ 250КГУнг(С)-FRHF-ХЛл ов

Производитель: НПП Спецкабель
Код товара: 1553
Доступность: На складе
СКАБ 250КГУнг(С)-FRHF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Функциональность кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Возможно использовать Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

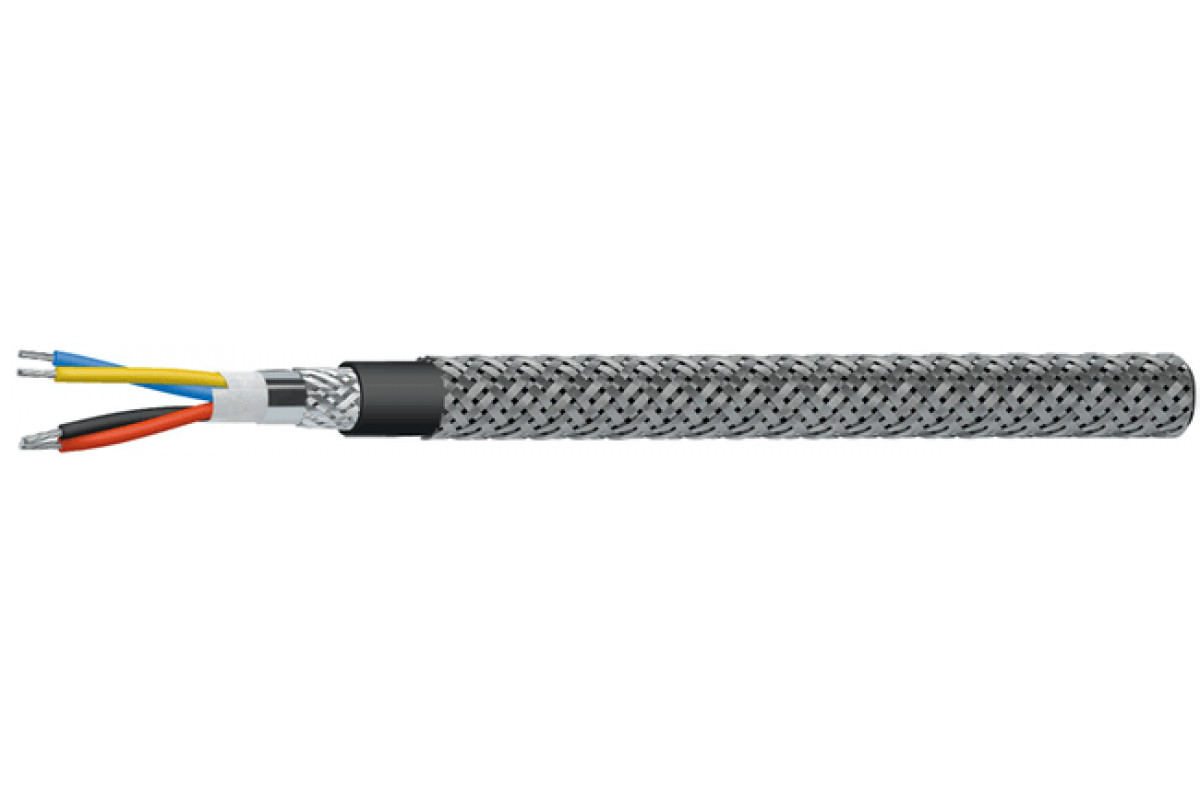

    Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: термопластичный полиуретан, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный период эксплуатации Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:

    кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,111,511,912,513,3
    216,317,217,919,621,3
    316,417,318,119,921,7
    417,618,619,521,423,5
    518,920,621,623,225,4
    620,822,123,22528,2
    720,822,123,22528,2
    822,223,624,827,530,3
    1025,427,829,331,735
    1226,628,630,132,636,6
    142829,931,534,139,2
    1629,431,33335,941,2
    2032,134,436,840,845,6
    2435,439,341,445,350,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1146,8160171,8193,3225,6
    2250,1277,8300,7360,7431
    3270,2305,1335410,5499,4
    4309,9352,3390,6480,4593,4
    5349,6420,9465,8552,4688,3
    6410,8466,1524,4624,6834,8
    7429,5495,5555,7666,6896,2
    8472,3543,9613,1789,4996,8
    10566,5705,6794,4951,11 211,5
    12641,7769,3866,81 051,21 382
    14720,3845,1954,41 169,21 686,9
    16785,4921,61 044,51 285,41 855,7
    20914,41 0751 265,41 707,72 248,2
    241 048,31 421,31 6122 024,42 659,8

    Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    36,5

    60,6

    68,2

    79,3

    91,4

    120,1

    129,1

    140,3

    190,6

    208,3

    230,0

    251,3

    294,4

    341,5

    0,75

    38,3

    63,6

    71,6

    83,3

    96,0

    126,1

    135,6

    147,3

    200,1

    218,7

    241,5

    263,9

    309,1

    358,6

    1,0

    40,5

    67,8

    76,5

    89,3

    120,0

    135,2

    145,6

    158,4

    215,1

    236,7

    260,2

    284,5

    333,8

    422,2

    1,5

    44,1

    74,8

    84,8

    116,1

    133,3

    150,5

    162,4

    199,1

    241,4

    264,6

    291,3

    319,0

    408,7

    473,9

    2,5

    50,3

    103,2

    115,3

    134,0

    154,3

    197,7

    212,4

    232,2

    280,1

    307,6

    371,9

    406,4

    476,2

    598,6


    ТУ 16.К99-061-2013
