СКАБ 250КГУнг(С)-FRHF-ХЛл ов

СКАБ 250КГУнг(С)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Оперативное назначение кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

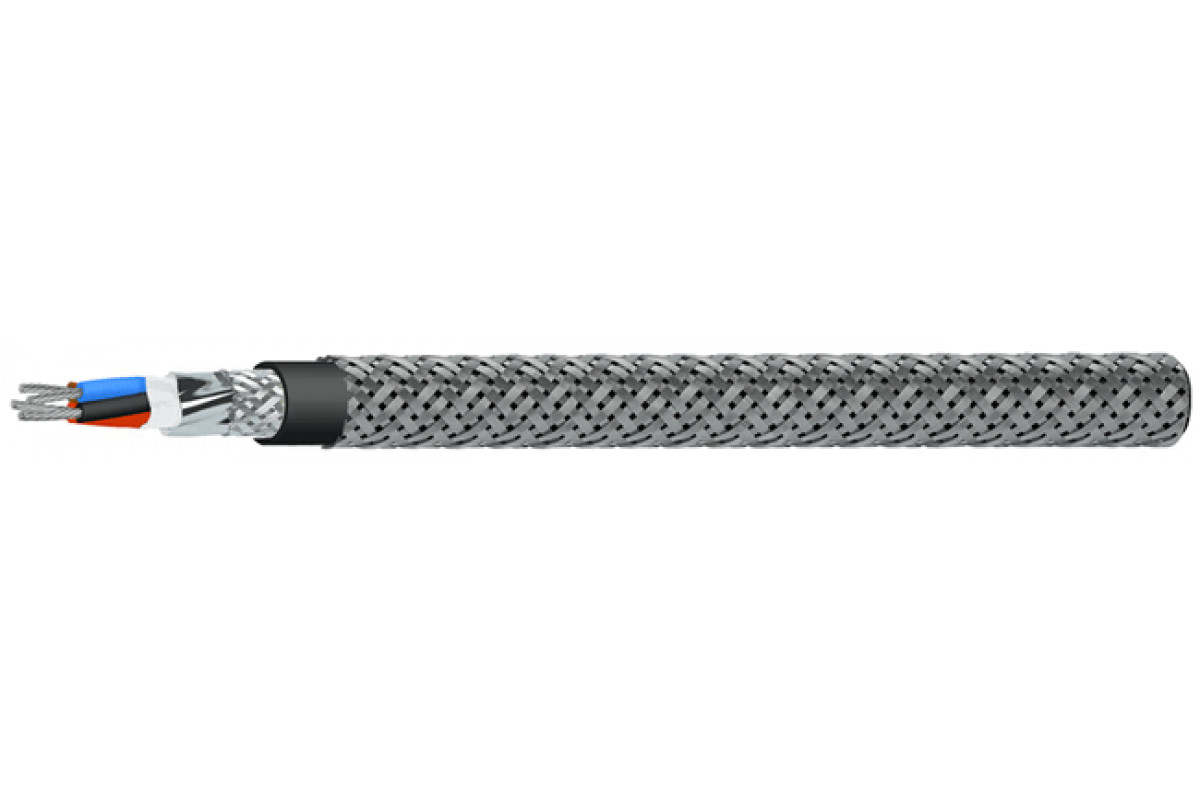

Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Продолжительность гарантии Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл ов:

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,1	12,6	13	13,7	14,7
5	13,3	13,9	14,4	15,2	16,3
6	13,4	14,1	14,6	15,5	16,8
7	13,4	14,1	14,6	15,5	16,8
8	14,1	14,8	15,4	16,4	17,8
10	15,7	16,6	17,3	18,5	20,7
12	16,1	16,9	17,7	18,9	21,2
14	16,7	17,6	18,4	19,7	22,1
19	18	19,1	20	22	24,1
24	20,8	22,1	23,2	25	28,2
27	21,2	22,5	23,6	25,4	28,7
30	21,8	23,1	24,3	26,9	29,6
37	23,1	24,6	26,4	28,7	31,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	182,5	204,5	222,8	259,4	316,1
5	217,1	242,6	266,5	310	378,9
6	226	254,5	281,5	332,2	411,4
7	236,1	269,2	297,7	354,2	444,1
8	256,9	294,5	328,5	392,1	494
10	303,4	350,9	391,7	470,5	616,9
12	330,6	383,3	431,1	520,9	687,6
14	360,1	419,4	475,1	579,5	769,2
19	434	506,5	584,8	736,8	962,9
24	541,3	636	726,9	901,4	1 231,2
27	576,9	684,6	783,6	975,2	1 336,7
30	616,6	733,1	845,6	1 101,3	1 449
37	710,8	849,8	1 010,6	1 289,1	1 710,6

Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
