СКАБ 250КГнг(А)-FRHF-ХЛл ов

СКАБ 250КГнг(А)-FRHF-ХЛ Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная функция кабеля СКАБ 250КГнг(А)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

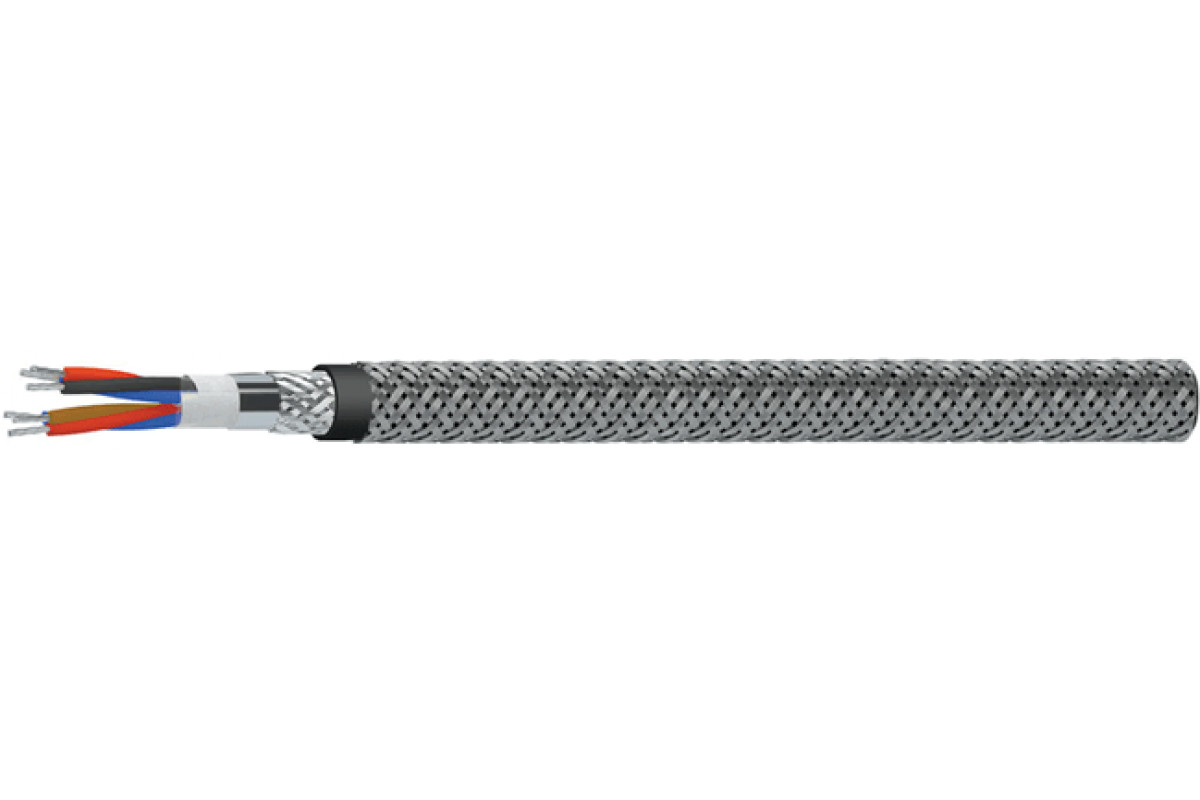

Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок службы Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	11,5	11,9	12,3	13	13,9
2	17	17,9	18,7	20	22,3
3	17,2	18,1	19	20,8	22,8
4	18,4	19,5	21	22,5	24,7
5	19,9	21,6	22,6	24,4	27,5
6	21,9	23,2	24,4	27	29,7
7	21,9	23,2	24,4	27	29,7
8	23,3	24,8	26,8	29	31,9
10	27,5	29,3	30,9	33,5	38,5
12	28,3	30,1	31,8	34,4	39,6
14	29,6	31,5	33,3	36,6	41,5
16	31	33,1	34,9	39,4	43,9
20	34	36,9	39,8	43,5	48,8
24	38,8	41,5	44,1	48,5	53,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	165,3	183	198	225,6	270,4
2	285,9	321,1	352,2	407,8	516,8
3	319,5	362,8	404,2	499,3	623
4	368,8	424,5	495,9	593,4	749
5	421,7	507,5	572,1	688,8	928,9
6	494,5	574,5	647,9	836,7	1 064,2
7	522,6	614,2	693,9	899,8	1 156,3
8	577	677,3	818,8	998,6	1 293,9
10	745,6	875,6	991,6	1 215,1	1 754,6
12	817	961,4	1 100,2	1 356,1	1 967,4
14	901,4	1 062,9	1 221,6	1 558,6	2 192,5
16	983,8	1 172	1 350	1 867,4	2 477,3
20	1 151,7	1 416,8	1 784,7	2 249,3	3 006
24	1 514,6	1 793,8	2 110,4	2 671,7	3 512,4

Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0

ТУ 16.К99-061-2013
