СКАБ 250КГнг(А)-FRHF-ХЛл ов

СКАБ 250КГнг(А)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Техническое применение кабеля СКАБ 250КГнг(А)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

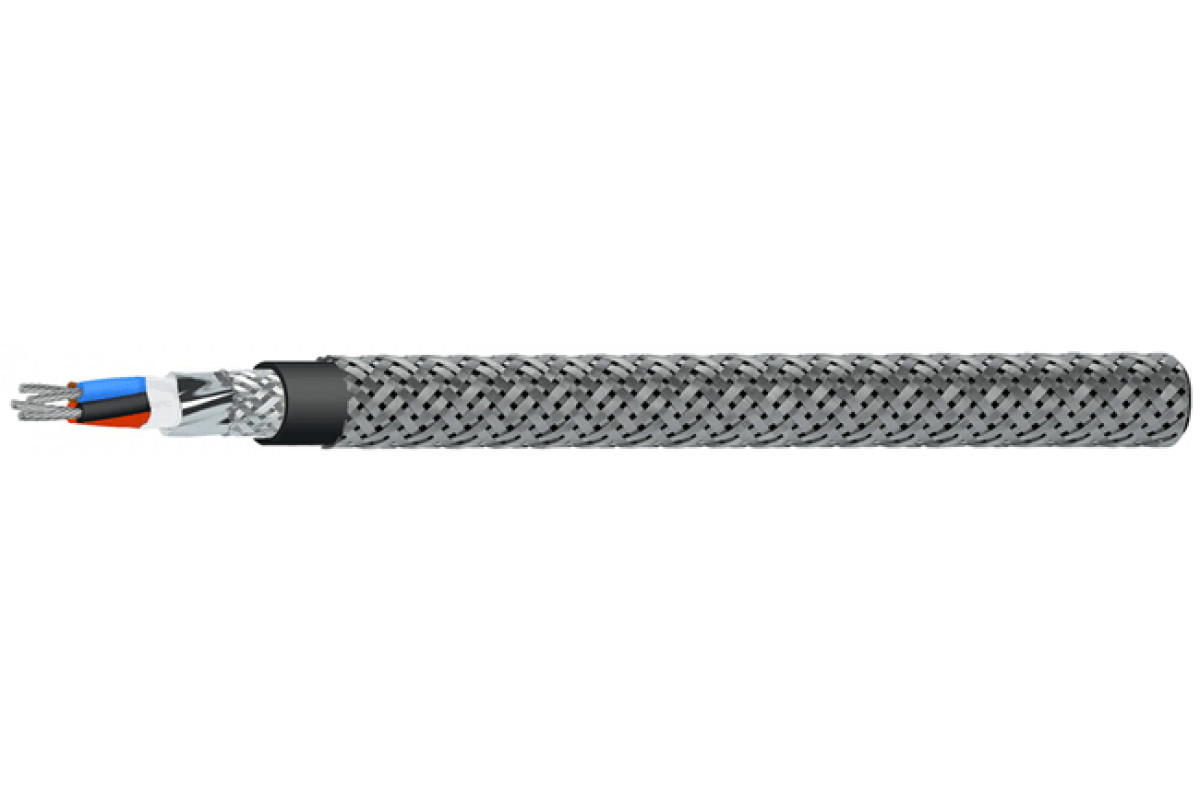

Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантии Кабель СКАБ 250КГнг(А)-FRHF-ХЛл ов:

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,1	12,6	13	13,7	14,7
5	13,3	13,9	14,4	15,2	16,3
6	13,4	14,1	14,6	15,5	16,8
7	13,4	14,1	14,6	15,5	16,8
8	14,1	14,8	15,4	16,4	17,8
10	15,7	16,6	17,3	18,5	20,7
12	16,1	16,9	17,7	18,9	21,2
14	16,7	17,6	18,4	19,7	22,1
19	18	19,1	20	22	24,1
24	20,8	22,1	23,2	25	28,2
27	21,2	22,5	23,6	25,4	28,7
30	21,8	23,1	24,3	26,9	29,6
37	23,1	24,6	26,4	28,7	31,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	186,7	208,9	227,4	264,4	321,6
5	221,8	247,7	271,8	315,7	385,2
6	230,8	259,6	286,9	338,1	417,8
7	240,9	274,3	303,1	360,1	450,6
8	262	300	334,3	398,4	500,9
10	309,3	357,2	398,4	477,8	626,2
12	336,7	389,8	438	528,4	697,2
14	366,5	426,3	482,3	587,4	779,3
19	441,1	514,1	592,8	746,8	974,1
24	550,7	646,1	737,6	913,1	1 246,1
27	586,5	694,9	794,5	987,1	1 352
30	626,5	743,7	856,9	1 115,4	1 464,8
37	721,5	861,3	1 024,3	1 304,3	1 727,7

Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
