СКАБ 660Кнг(А)-LS ов

Производитель: НПП Спецкабель
Код товара: 1519
Доступность: На складе

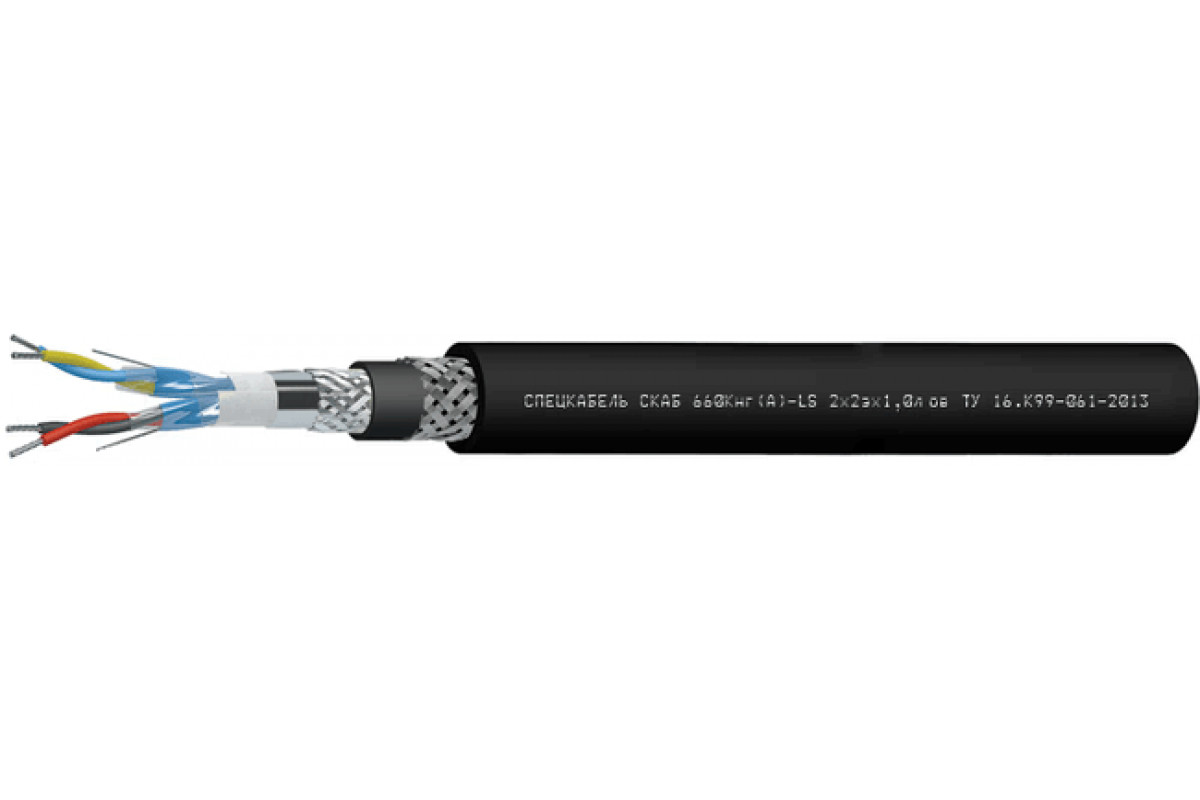

СКАБ 660Кнг(А)-LS Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Функциональное применение кабеля СКАБ 660Кнг(А)-LS ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено эксплуатировать Кабель СКАБ 660Кнг(А)-LS ов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-LS ов:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок работоспособности Кабель СКАБ 660Кнг(А)-LS ов:

    кабелей СКАБ 660Кнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    220,821,722,423,626,2
    32121,922,724,826,7
    422,323,325,126,528,5
    524,325,826,828,431,4
    626,227,428,53133,6
    726,227,428,53133,6
    827,729,1313336,1
    103233,635,537,941,7
    1232,734,536,338,843,7
    143436,337,94146
    1635,937,939,643,848,4
    2038,941,644,448,353,3
    2443,94749,253,358,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2467,2503,1534,6592,1729,6
    3498,6544,4583,1703817,9
    4560,6615,8714,9805,4943,5
    5653,1743,2802,8910,21 135,1
    6746824,2890,91 0741 271,5
    7772,7857,4933,41 125,41 343,2
    8847,5935,21 076,91 234,61 519,7
    101 059,31 178,21 3201 517,91 870,5
    121 133,51 268,51 4291 650,52 198,3
    141 230,71 415,61 553,51 845,42 461,5
    161 368,91 529,81 685,12 162,72 722,6
    201 570,22 024,32 1572 599,63 236,1
    241 986,52 327,42 560,93 046,33 793,2

    Электрические параметры СКАБ 660Кнг(А)-LS ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    181,0

    191,1

    212,4

    236,1

    306,5

    320,9

    341,3

    429,6

    456,0

    492,8

    528,4

    600,9

    681,1

    0,75

    190,0

    200,7

    223,0

    247,9

    321,8

    336,9

    358,4

    451,1

    478,8

    517,4

    554,8

    630,9

    715,2

    1,0

    199,7

    211,4

    235,5

    262,5

    340,4

    356,8

    380,1

    479,0

    512,5

    550,7

    591,2

    673,7

    852,3

    1,5

    215,9

    229,3

    256,4

    337,6

    371,4

    390,0

    416,1

    528,8

    563,0

    606,2

    651,9

    830,8

    950,9

    2,5

    240,2

    304,3

    339,3

    378,6

    448,7

    471,2

    506,5

    598,6

    638,8

    772,6

    829,9

    946,8

    1144,2


    ТУ 16.К99-061-2013
