СКАБ 660КГУнг(С)-FRHF-ХЛл о

Код товара: 1448

Доступность: На складе

Описание

СКАБ 660КГУнг(С)-FRHF-ХЛ NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Тип использования кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

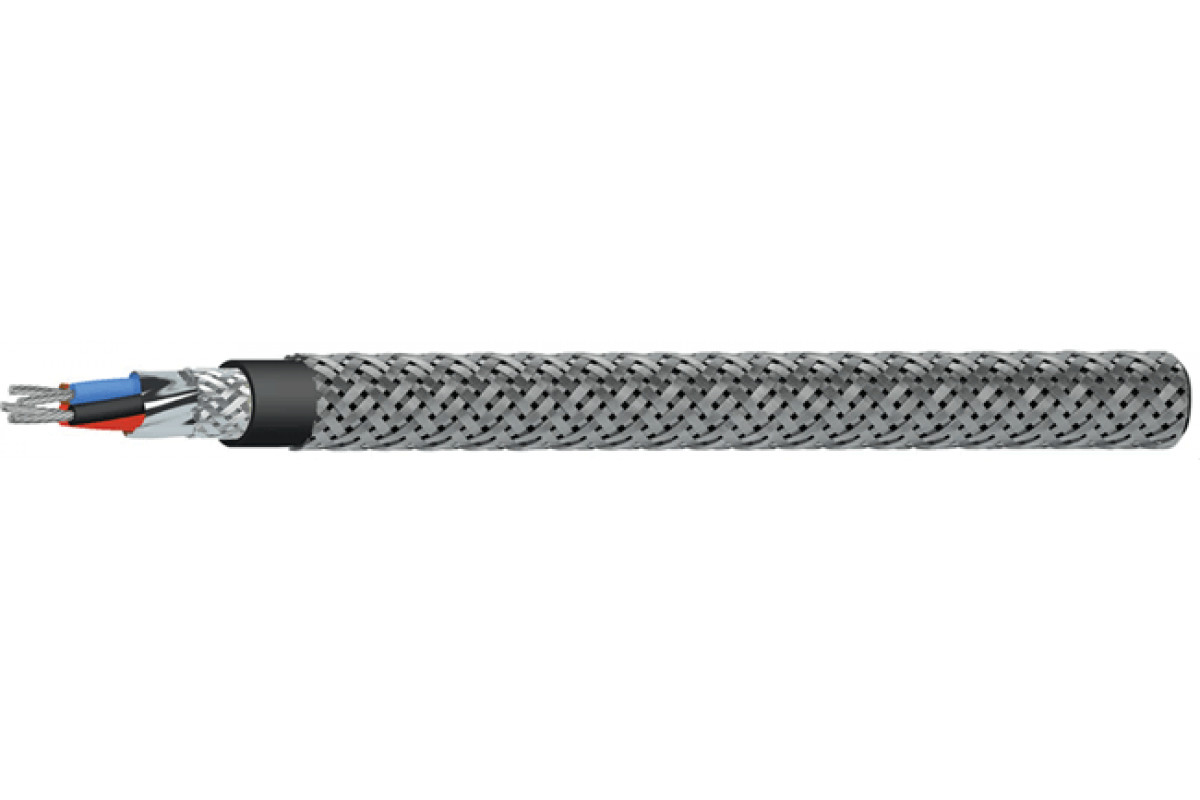

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл о:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл о:

кабелей СКАБ СКАБ 660КГУнг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	12,9	13,4	13,9	14,6	15,6
5	13,8	14,3	14,8	15,6	16,8
6	14,6	15,3	15,8	16,7	18
7	14,6	15,3	15,8	16,7	18
8	15,5	16,2	16,8	17,8	19,2
10	17,5	18,4	19,1	20,8	22,5
12	18	18,8	19,6	21,3	23,1
14	18,7	19,6	20,9	22,3	24,1
19	20,9	22	22,9	24,4	27,2
24	23,8	25,3	26,9	28,7	31,2
27	24,3	26,3	27,4	29,2	31,8
30	25	27,1	28,2	30,2	32,9
37	27	28,9	30,2	32,3	35,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	206,6	227,5	247,9	284,7	340,3
5	233,9	259,4	284	326,6	398,6
6	261	291,9	319,2	371,5	453,1
7	274,9	309,2	339,8	398,4	491,3
8	302	339,5	377,4	441,4	545,9
10	362,6	408,9	453,3	553,4	684,7
12	397,1	449,1	502,7	617,3	772
14	435,2	497,2	576,5	686,2	862,2
19	552,5	632,2	710,4	854,1	1 136,5
24	670,1	791,7	912,9	1 096,7	1 391,6
27	718,1	874,1	981,1	1 187,7	1 520,2
30	773,4	941,7	1 062,9	1 285,1	1 648
37	919,8	1 096,1	1 240,4	1 514,5	1 951,5

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
