Кабель СКАБ 660КГнг(А)-FRHF-ХЛл о

СКАБ 660КГнг(А)-FRHF-ХЛ NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Операционное применение кабеля СКАБ 660КГнг(А)-FRHF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается эксплуатировать Кабель СКАБ 660КГнг(А)-FRHF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

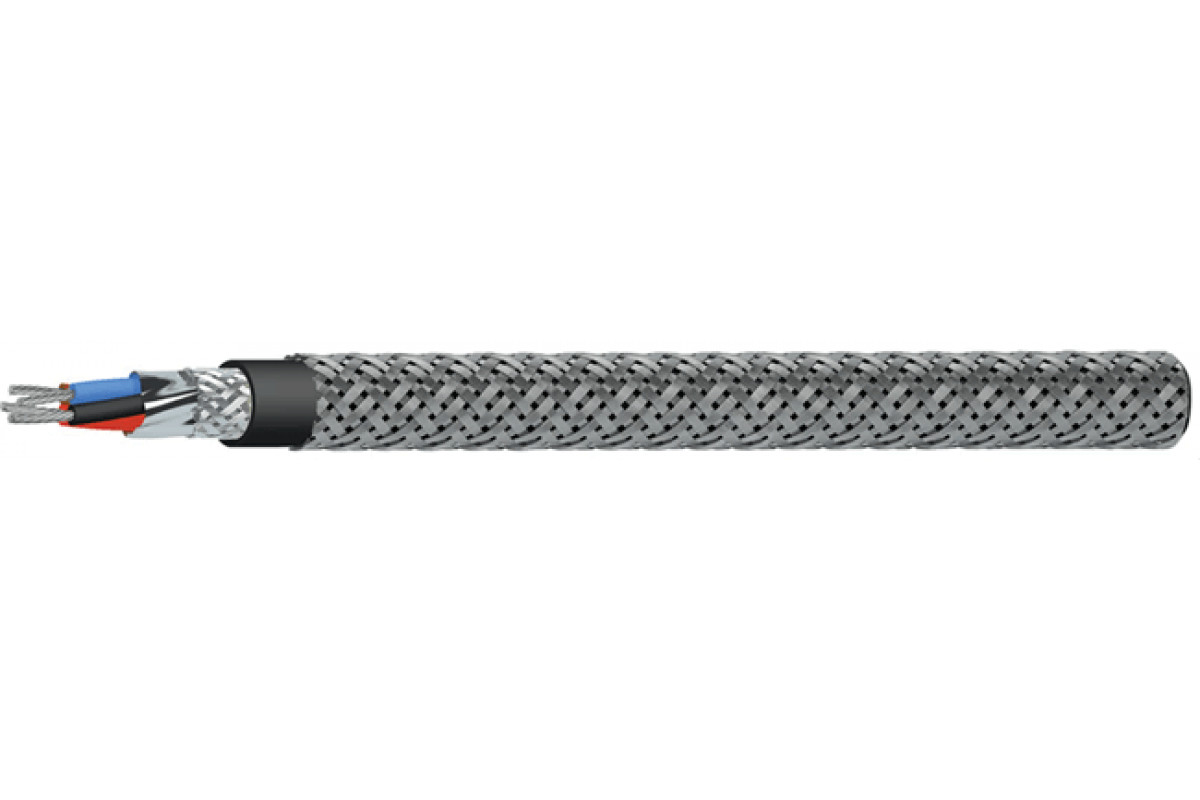

Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛл о:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Срок гарантии Кабель СКАБ 660КГнг(А)-FRHF-ХЛл о:

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,9	13,4	13,9	14,6	15,6
5	13,8	14,3	14,8	15,6	16,8
6	14,6	15,3	15,8	16,7	18
7	14,6	15,3	15,8	16,7	18
8	15,5	16,2	16,8	17,8	19,2
10	17,5	18,4	19,1	20,8	22,5
12	18	18,8	19,6	21,3	23,1
14	18,7	19,6	20,9	22,3	24,1
19	20,9	22	22,9	24,4	27,2
24	23,8	25,3	26,9	28,7	31,2
27	24,3	26,3	27,4	29,2	31,8
30	25	27,1	28,2	30,2	32,9
37	27	28,9	30,2	32,3	35,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	211,2	232,3	252,9	290,1	346,2
5	238,9	264,6	289,5	332,5	405,1
6	266,4	297,6	325,2	377,9	460,2
7	280,3	314,9	345,8	404,8	498,3
8	307,8	345,6	383,9	448,4	553,6
10	369,4	416,2	460,9	562,7	695
12	404,2	456,6	510,6	626,9	782,7
14	442,6	505,1	585,9	696,4	873,4
19	562	642,2	721	865,5	1 150,8
24	681,1	803,6	927	1 111,9	1 408,4
27	729,4	887,8	995,5	1 203,2	1 537,4
30	785,1	955,9	1 077,8	1 301,2	1 665,8
37	932,6	1 111,4	1 256,5	1 532	1 970,8

Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
