СКАБ 250Кнг(А)-LS о

Код товара: 1340

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Рабочее свойство кабеля СКАБ 250Кнг(А)-LS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешено использовать Кабель СКАБ 250Кнг(А)-LS о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

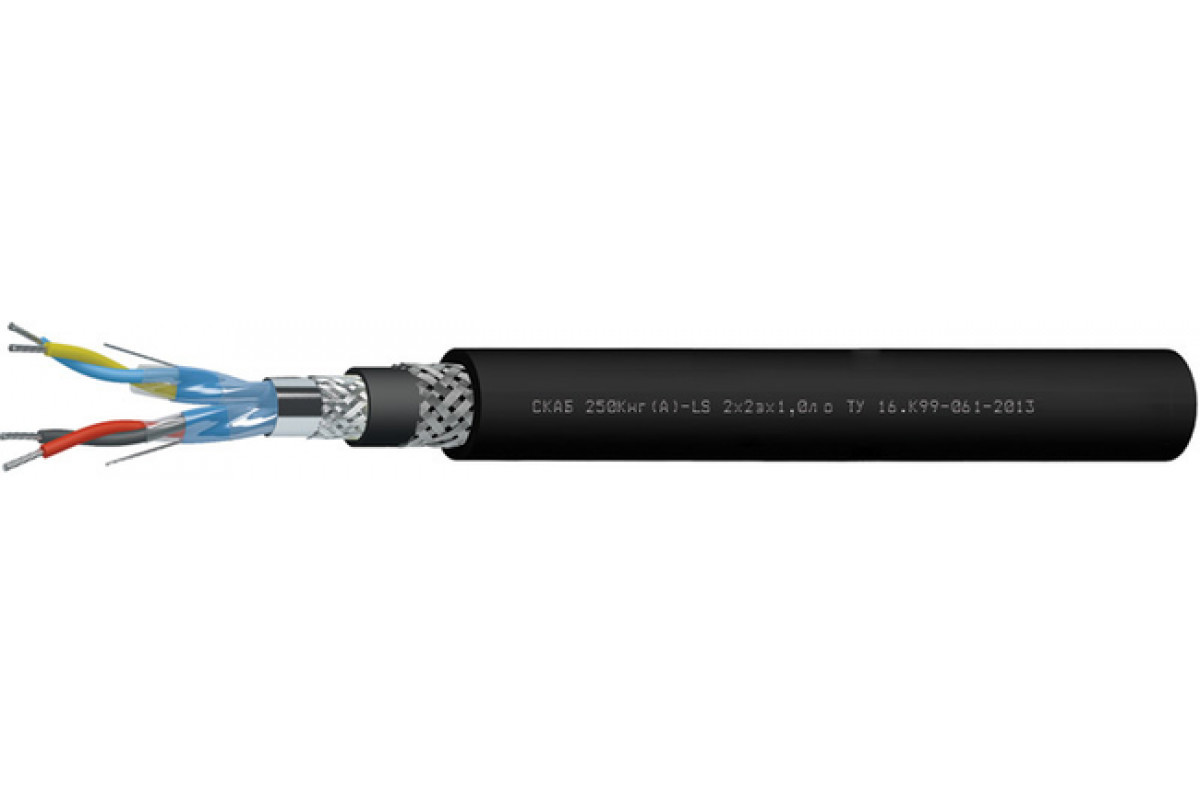

Конструкция Кабель СКАБ 250Кнг(А)-LS о:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период Кабель СКАБ 250Кнг(А)-LS о:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	18	18,9	19,6	20,8	22,5
3	18,7	19,6	20,3	21,6	23,4
4	19,8	20,8	21,6	23,1	26
5	21	22,1	23,1	25,6	27,9
6	22,3	23,5	25,5	27,3	30,6
7	22,3	24	25,5	27,3	30,6
8	23,6	25,8	27	29	32,5
10	27,4	29,3	31,3	35,7	37,4
12	28,1	30,5	32	36,5	38,4
14	29,2	31,7	33,3	36,4	40,1
16	31,1	33,1	34,8	38	43,4
20	33,7	36,3	38,2	42,8	47,9
24	37,1	39,6	43,1	47,4	52,9

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	375,2	408,8	438,2	495,9	575,7
3	412,8	453,4	491,9	561,8	668,1
4	463,7	515,5	560,7	644,5	828,5
5	519,4	576,7	634,6	781,8	946,4
6	572,9	643,5	756,2	876,4	1 120,2
7	595	695,5	790,3	922	1 185,2
8	652,1	786,1	869,5	1 015,4	1 304,5
10	828,7	957,7	1 092,7	1 456,4	1 611,2
12	890,8	1 068,5	1 181,9	1 577,7	1 770,5
14	963,6	1 157,8	1 288,2	1 567,3	1 951,6
16	1 101	1 255,9	1 400,6	1 710	2 330,1
20	1 266,7	1 485,9	1 669,8	2 189,4	2 828,9
24	1 478,9	1 699,1	2 105,6	2 603,6	3 314,2

Электрические параметры СКАБ 250Кнг(А)-LS о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	141,6	148,4	163,6	180,8	197,9	207,1	220,3	320,2	338,1	361,4	458,8	519,0	583,0
0,75	148,7	155,8	171,8	189,8	207,8	217,5	231,3	336,2	355,0	379,5	481,7	544,9	612,1
1,0	157,2	165,1	182,5	202,1	221,8	232,4	307,7	359,5	380,2	484,0	519,4	584,5	657,9
1,5	171,4	180,5	200,3	222,8	306,2	319,7	339,6	476,4	502,1	539,8	576,2	650,6	853,2
2,5	192,6	203,6	227,1	316,7	347,7	363,8	463,5	546,9	577,7	618,2	661,5	860,4	980,7

ТУ 16.К99-061-2013
