СКАБ 250Кнг(А)-LSл о

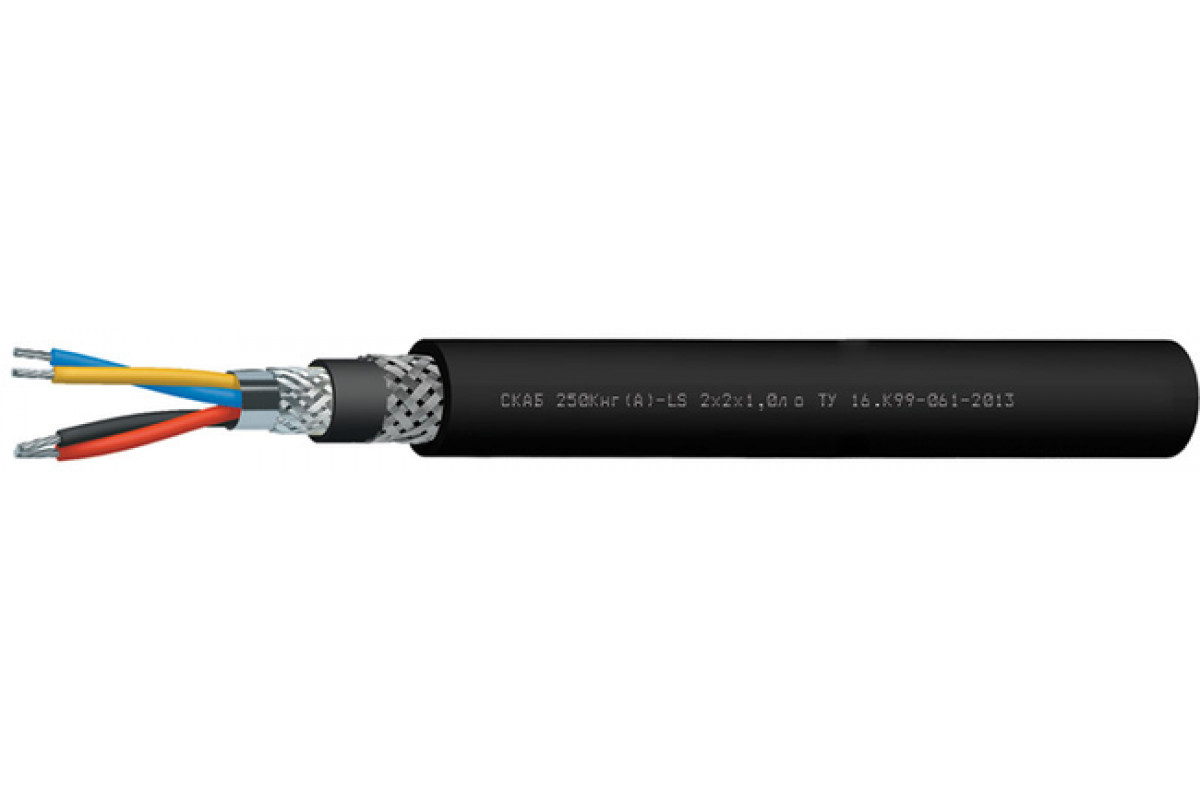

СКАБ 250Кнг(А)-LS Nx2xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Целевое свойство кабеля СКАБ 250Кнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Возможно задействовать Кабель СКАБ 250Кнг(А)-LSл о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-LSл о:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения свойств Кабель СКАБ 250Кнг(А)-LSл о:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	97,9	141,6	148,3	163,1	179,9	196,7	205,7	218,7	316,6	334,2	357,1	381,5	511,7	574,2
0,75	102,8	148,7	155,7	171,3	188,9	206,5	216,0	229,6	332,4	350,9	375,0	400,6	537,3	602,9
1,0	107,3	157,2	165,0	182,0	201,3	220,5	231,0	305,2	355,7	376,1	478,3	513,1	576,9	648,8
1,5	114,7	171,3	180,4	199,9	221,9	304,2	317,5	337,0	471,6	497,0	534,1	569,9	643,0	831,9
2,5	130,6	197,4	208,3	231,5	257,6	351,7	367,6	390,8	549,3	579,7	619,7	662,3	859,7	983,3

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,6	13	13,4	14,7	15,5
2	17,1	18	18,7	19,9	21,6
3	17,7	18,6	19,4	20,7	22,5
4	18,7	19,7	20,6	22	24,9
5	19,8	20,9	21,9	23,5	26,7
6	20,9	22,2	23,3	26	28,5
7	20,9	22,2	23,3	26	28,5
8	22,1	23,5	25,5	27,5	31
10	25,6	27,3	28,7	31,9	35,6
12	26,2	27,9	30,2	32,6	36,5
14	27,2	29,3	31,3	34	38,1
16	28,3	31	32,7	35,9	39,8
20	31,3	33,5	35,8	39	44,9
24	34	36,9	39	44,4	49,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	204,8	220,1	233,7	283,1	323,5
2	337,6	372,8	401,8	454,9	538,2
3	368,5	409,6	446,7	514,8	614,9
4	410,8	458,2	505,2	587,6	765
5	454,5	513,6	568,4	665,6	871,9
6	502,1	567,4	630,6	792,6	979,6
7	517,9	588,9	657,7	834,8	1 036,6
8	561,3	644,4	771	916,8	1 200,5
10	714,9	818,9	917,5	1 150,4	1 477,4
12	762,7	879,4	1 045	1 251,8	1 617,3
14	822,3	977,2	1 133,6	1 368,6	1 780,3
16	884,7	1 084,4	1 227,2	1 524,8	1 948,2
20	1 068,2	1 250,5	1 456,9	1 770,4	2 482,9
24	1 209	1 459,8	1 665,7	2 285,9	2 967

Электрические параметры СКАБ 250Кнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

ТУ 16.К99-061-2013
