СКАБ 250КГнг(А)-HF-ХЛл о

СКАБ 250КГнг(А)-HF-ХЛ NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Целевая характеристика кабеля СКАБ 250КГнг(А)-HF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 250КГнг(А)-HF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

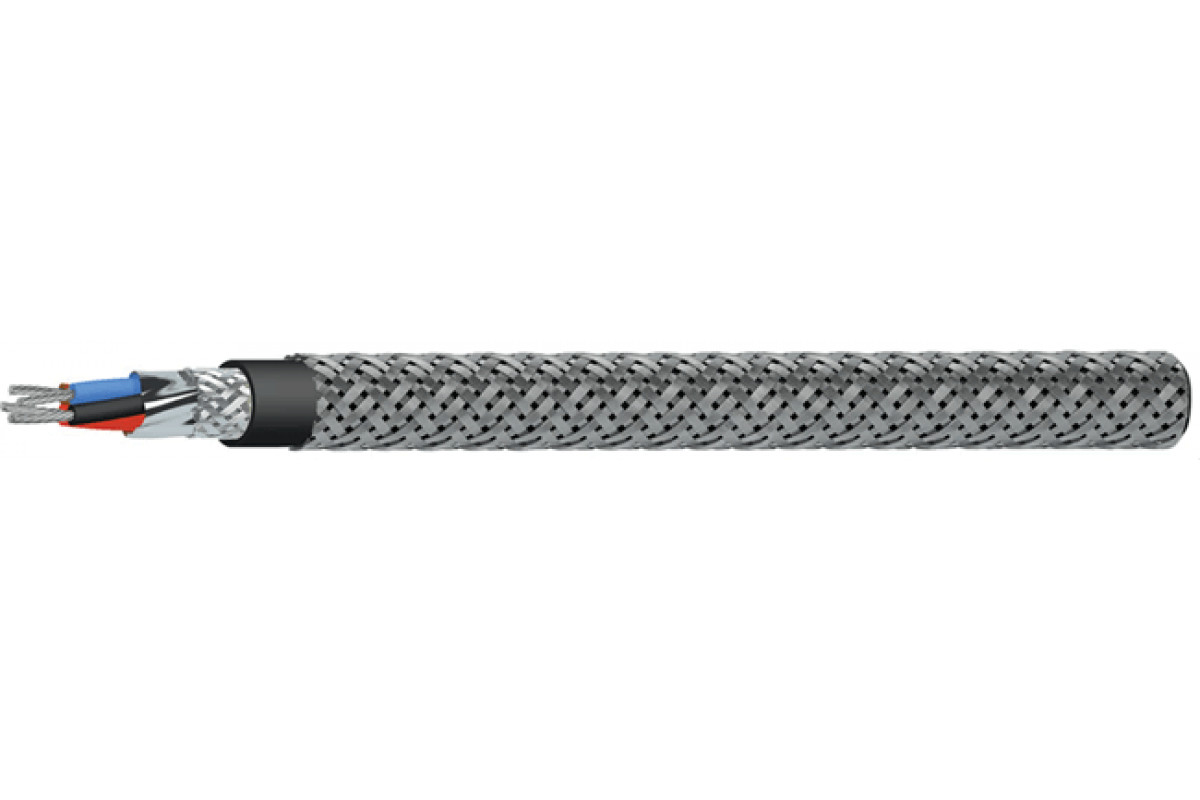

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл о:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 250КГнг(А)-HF-ХЛл о:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,5	10,3	11,4	12,2	13,2
5	11,1	11,6	12,1	12,9	14,1
6	11,6	12,3	12,8	13,7	15
7	11,6	12,3	12,8	13,7	15
8	12,2	12,9	13,5	14,5	15,9
10	13,5	14,4	15,1	16,3	18
12	13,8	14,7	15,4	16,7	18,4
14	14,3	15,2	16	17,3	19,2
19	15,4	16,5	17,4	18,9	21,5
24	17,3	18,6	19,7	22	24,5
27	18,1	18,9	20	22,4	24,9
30	18,6	19,5	21,1	23	26,4
37	19,7	21,2	22,5	24,6	28,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	147,9	151,1	185	219,6	274,1
5	165,2	189,2	210,6	250,4	316,5
6	180,8	209,3	234,7	283,2	359,3
7	188,7	220	248,3	302,3	388,6
8	205,7	240,2	272,3	333,4	431,2
10	243,2	286,6	325,7	399,8	522,8
12	264,1	312,5	358,7	445,4	585,3
14	285,8	341,9	395,4	492,9	653
19	345,6	414	485,4	612	846,3
24	416,3	502,9	590,6	771,2	1 043,1
27	462,5	539,8	637,2	836,3	1 136
30	495	583,9	708,8	905,7	1 281,1
37	569,6	697,5	826,4	1 065,5	1 515,8

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
