СКАБ 250КГнг(А)-LS о

Код товара: 1331

Доступность: На складе

Описание

СКАБ 250КГнг(А)-LS Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Целевая функция кабеля СКАБ 250КГнг(А)-LS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешено задействовать Кабель СКАБ 250КГнг(А)-LS о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

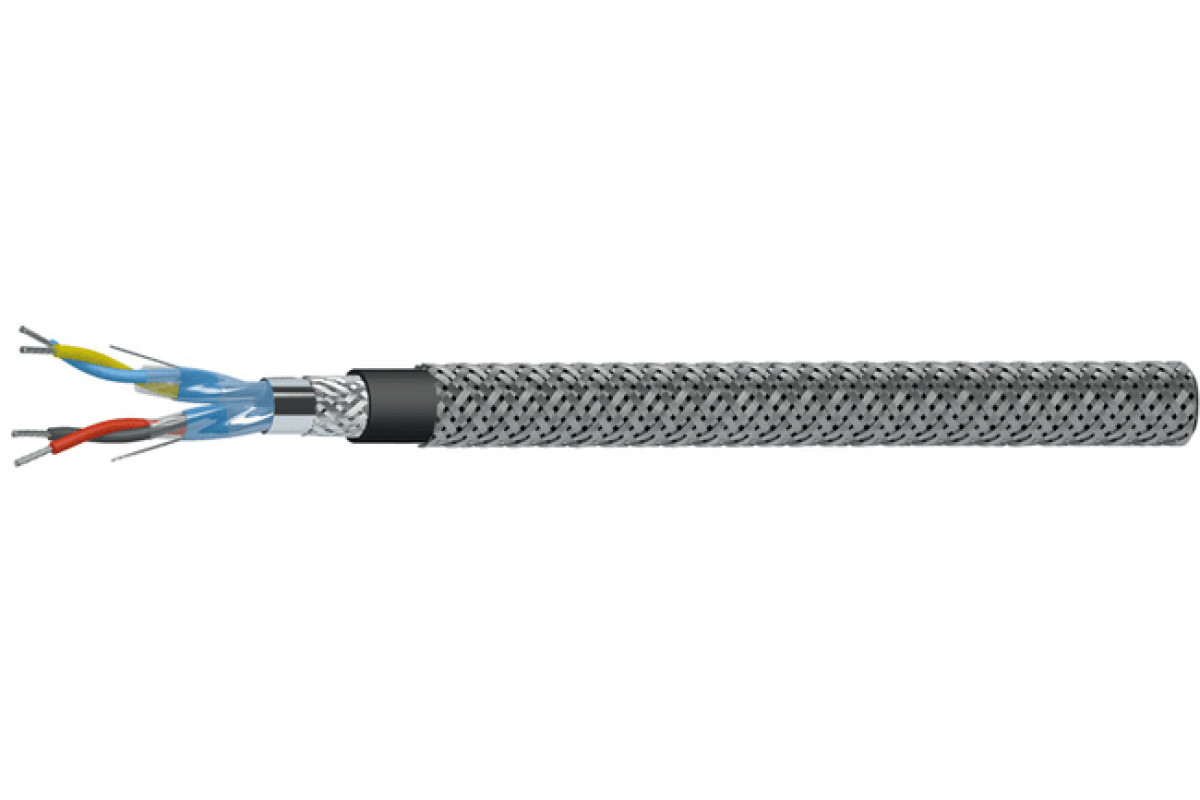

Конструкция Кабель СКАБ 250КГнг(А)-LS о:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период использования Кабель СКАБ 250КГнг(А)-LS о:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	14,4	15,3	16	17,2	18,9
3	15,1	16	16,7	18	19,8
4	16,2	17,2	18	19,5	22
5	17,4	18,5	19,5	21,6	23,9
6	18,7	19,9	21,5	23,3	26,6
7	18,7	20,4	21,5	23,3	26,6
8	20	21,8	23	25	28,5
10	23,4	25,3	27,3	29,7	33
12	24,1	26,5	28	30,5	34
14	25,2	27,7	29,3	32	35,7
16	27,1	29,1	30,8	33,6	39
20	29,7	31,9	33,8	38,4	43,1
24	32,7	35,2	38,7	42,6	48,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	228,7	254,4	276,9	323,2	387,1
3	260,2	292,3	323,4	381,2	470,3
4	300,7	342,9	379,9	450	584,8
5	344,7	391,3	440	542,2	682,9
6	386,2	444,8	517,8	619,1	829,7
7	408,2	493	551,8	664,6	894,7
8	453,3	544,3	615,1	740,2	993,6
10	570,2	679,1	794,8	955,8	1 214,5
12	625,6	778,3	876	1 063,8	1 362,5
14	686,7	854,9	968,6	1 182,8	1 524,2
16	804,6	938,7	1 065,6	1 306,6	1 865,9
20	943,4	1 102,3	1 264,1	1 731,9	2 267,6
24	1 086,5	1 277,7	1 644,1	2 048,7	2 690,7

Электрические параметры СКАБ 250КГнг(А)-LS о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0
